北京五塔寺基底勘查案例

返回列表

一、方案介绍

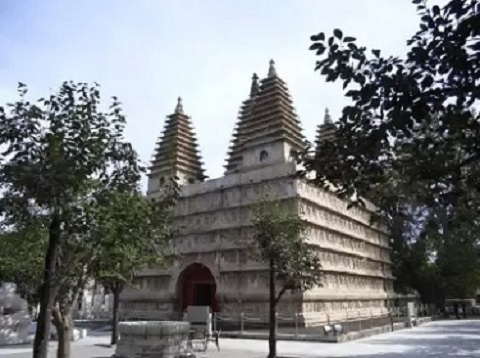

通过使用GD-10高密度电法仪,对近有600多年建立历史的北京五塔寺的地基情况进行调查,主要采用二维高密度电阻率剖面测试方法,对塔的周围地表的剖面进行测试。由于高密度勘探深度相对较浅,但分辨率较高,观察电阻率的变化界面即可探测基底界面、基底深度。在使用温纳α装置测得的散点图和拟合度信息反演出具体的测试深度的具体信息。最后,得出在1.5m深度左右有一个明显的高低阻分界线,高阻能认为是塔的基底,低阻为第四系。因而,完成了对整个寺庙地基的深度信息的探测。

二、调查方法

巧妙精准布线:本次测试共布有6条高密度电缆线作为测试,6条基线的所有贯穿整个庙宇的四周。测试的电极则是利用物质水的导电性能,无需打孔。



三、仪器设备


四、成果展示

测试结果分析本次数据使用res2dinv反演软件处理

由上图显示,在被测的剖面上,地质结构分布非常清楚,在图的顶部橙红色区域(可见具体的图例)是一层高阻物质,可以初步判定这一层为五塔寺的地基,通过进一步测试分析得出具体的地基深度。

此图显示,在被测的剖面上,地质结构分布非常清楚,在图的顶部橙红色区域(可见具体的图例)是一层高阻物质,可以初步判定这一层为五塔寺的地基,通过进一步测试分析得出具体的地基深度。
