受委托，我司对某工业园区进行环境地球物理调查。该工业园区占地面积为0.48k㎡，园区内企业多为电镀厂。在园区附近的地表水中发现了大量油类污染物，疑似为园区地下水中的石油烃污染向地表水排泄。本次调查采用探地雷达法（GPR）和高密度电阻率法（ERT），探测调查区DNAPL污染的位置、分布和深度，描绘油品污染迁移方向，为后续调查、修复等工作提供科学依据
本次工作采用Geopro T400探地雷达进行探地雷达调查，采用GD-20高密度电阻率系统进行高密度电阻率测量。
Geopro T400是一款便携、智能、高性能、全数字化的探地雷达主机，广泛应用于隧道工程、道路工程、水利工程、桥梁工程、土木工程、军事、考古等领域。GD-20高密度电阻率系统支持常规的电测深，同时也可采用二维和三维装置进行断面测试，可用于自电、视电阻率和激电测试
图2 Geopro T400探地雷达图
图3 GD-20高密度电阻率系统图
调查区内有很多正在运行的工厂，存在电力、给水、排水、燃气等管线，因此需要先探明地下管线及构筑物情况。本次调查首先采用探地雷达法进行扫描，辨识地下结构和可能的污水通道，以补充解释浅层异常，再使用高密度电阻率法探测场地中污染的位置、分布和深度，探地雷达测线随ERT测线进行布设，共布设测线11条

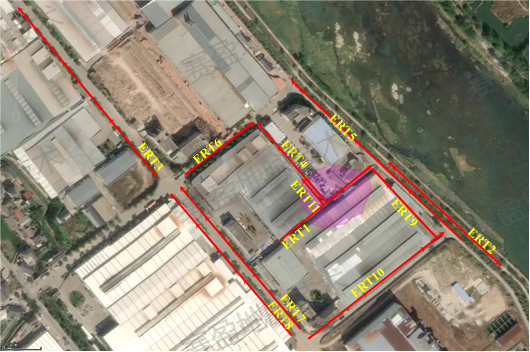

图4 调查区高密度测线布设图
本次工作探地雷达目的在于排除园区地下管线与储槽，调查成果主要以高密度电阻率法来呈现。当土壤或地下水受油品污染时，电阻率有明显升高的趋势，与周围物质存在一定的电性差异。调查区背景测线的电阻率分布在正常范围内，无极高或极低的电阻率异常，所以可以以背景测线的电阻率值作为依据，若调查内出现极高阻现象，极有可能为油品污染所致。
以ERT1、2、5、9为例，分析如下：
如下图所示ERT1 测线跨越“疑似 NAPL 区”，深5.5 m处左右出现两处与周围物质电性差异较大的异常区域，推测为含油类污染物区域。经钻孔采样，推测得到了验证。

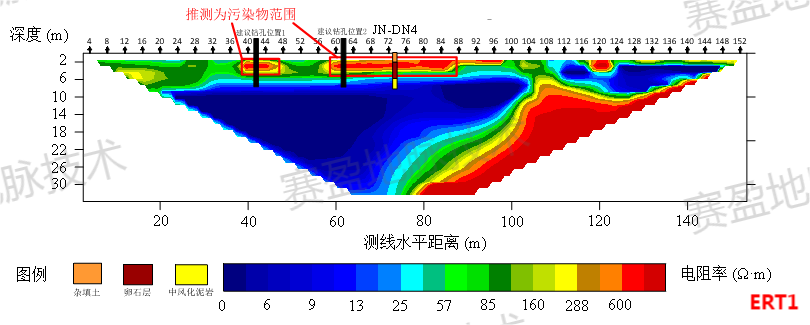

图5 ERT1温纳-斯伦贝谢装置电阻率剖面图

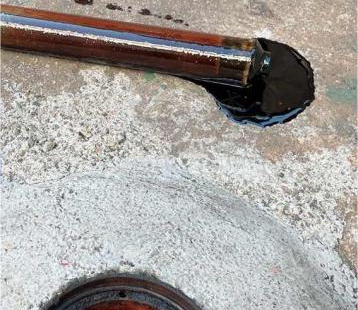

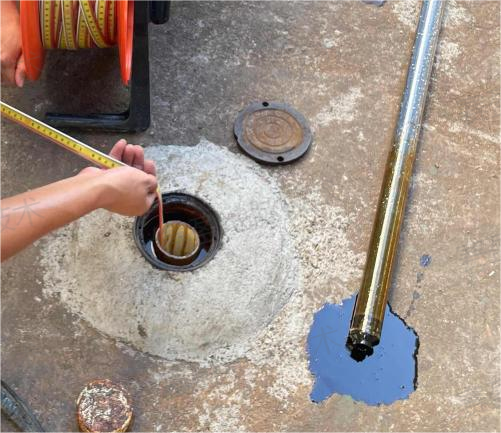

图6 异常区域钻孔采样情况图

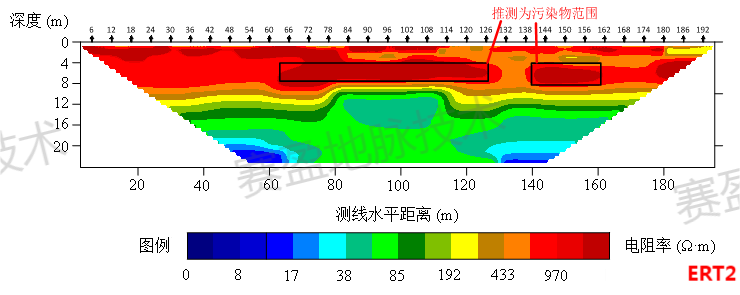

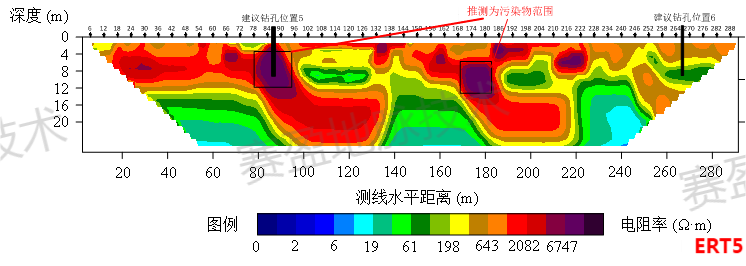

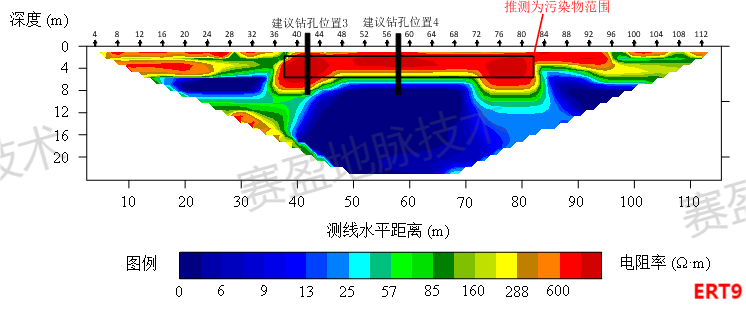

图7 ERT2、5、9温纳-斯伦贝谢装置电阻率剖面图
为了更直观的看到调查区的地下电阻率分布状态，通过三维空间电阻率插值形成三维数据体，并取等高程的电阻率平面，将其与地下水标高进行叠加，以此判断污染物的空间分布状态。根据地势与地下水流向，可知污染物主要由西北向东南迁移，即从园区内随地下水迁移至河岸。
图8 污染物分布和迁移方向示意图
本次调查探明了调查区核心污染区域、污染物的运动路径与面积。核心污染区域面积约为1260㎡，污染物分布深度大约在4.5~8m，污染物由园区向下游河岸迁移。
