瞬变电磁仪 GT-20 Tunnel 型号 是一款深圳市赛盈地空技术有限公司研制并开发的瞬变电磁仪设备，该型号主要应用于隧道富水区、岩溶、破碎带等场景
体积小、重量轻、施工方便。采用一体化设计，接收机、发射机、放大器三部分合为一体，便于携带和施工。
高性能和低功耗，采用工控机作为核心控制器，既提高了性能又降低了功耗。
国内唯一隧道内使用的小线圈、大功率瞬变电磁探测设备，发射电流达到120A，最大程度上提高探测精度。
现场条件要求相对简单，对于掌子面的大型铁器、支架和钻机需要移开，迎头地面有积水，或者出水量较大需要水泵抽水时也可进行施工。
数据处理速度快，一般现场施工完成后半个工作日内可以提交物探资料，结合地质情况进行分析，对可能存在的富水区进行预测预报，指导钻探验证。
GT-20瞬变电磁仪主要应用于隧道超前探，使用场景一般沿巷道布置测线3条（向上45°，顺层方向，向下45°三个方向），通过在掌子面移动发射/接收线圈，形成3条超前探测的实测剖面。

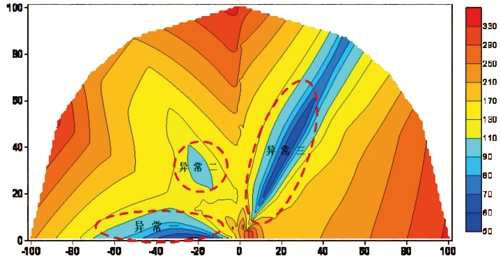

说明：随着开采年限的增加和开采深度的增加，该矿的水文地质条件日趋复杂，属于水文地质灾害复杂的矿山。该矿的水害威胁主要来自两个方面，一是周边小型磷矿开采矿石完成后形成的积水采空区，二是该矿山周边地形地貌条件比较复杂，构造富水的情况非常明显。右图中圈定的蓝色低阻异常区域推测是积水采空区和构造富水区。
| 项目 | 参数 |
| 发射电压（V） | 36-57 |
| 发送电流强度（A） | 25、50、100、200 |
| 电流脉冲宽度（ms） | 10、20、40 |
| 发射波形 | 占空比为1:1的双极性方波 |
| 最大发射功率（KW） | 12 |
| 同步方式 | 电缆同步 |
| 关断时间 | 随供电电流大小以及发送线圈不同而各异，0.5-300μs |
| 尺寸 | 312mm×274mm×136mm（长×宽×高） |
| 重量 | 2kg |
| 工作温度 | -10℃-50℃ |
