台湾大坝在线监测解决方案

返回列表

一、方案简述

本次测试场地为台湾湖山水库,水库示意图如下:



二、项目简介

湖山水库为丘陵地带,大致呈南-北走向,北端为刀尖形触口山脉,南北长约14公里,东西宽月4至5公里,全区为500公尺一下的低平丘陵。本丘陵以砾岩与软弱啥,页岩所构成,为以背斜山岭,砾岩层分布于丘陵北部与东部。坝顶宽度10米,坝顶高程216米,坝体上游坡面坡度以高程203.0米为界,大坝下游坡面坡度以高程205.0米为界。

目前水库安全检查主要仰赖定期与非定期的水库安全检查与评估工作,而此评估工作大部分尚以目视以及监测资料作为最直接的第一手安全诊断基础,这些方法主要是以显露与构造物表面的状态来进行判断,并不能提供构造物内部的损害情形以及可能损害范围及其路径过程,因此考虑非破坏性大面积施做的地球物理方法作为检查和监测的辅助工具。

监测断面位于大坝的2侧,大坝顶部为水泥马路,宽10米,大坝东侧为岩石堆填,大坝西侧为土石堆填。


三、现场方案

1). 平行于坝体坝面

施做主要目的为检测水平断面坝体内是否具有结构性裂缝,以及一些渗漏区,较大孔洞,采用潜在破坏模式分析方式进行2D高密度电阻率测试,施测面离坝底高度约为60m,故需探测深度为60m,整个坝面长度为420m,大坝常规作业探测不仅需要深度的解析资料,更是对水平方向的分辨率有着一定的要求,因此选用ws装置进行探测,ws探测深度约为0.19*测线长度,可达70m左右,符合监测所需深度,并且满足了水平和垂直分辨率足够。

2). 垂直于坝体

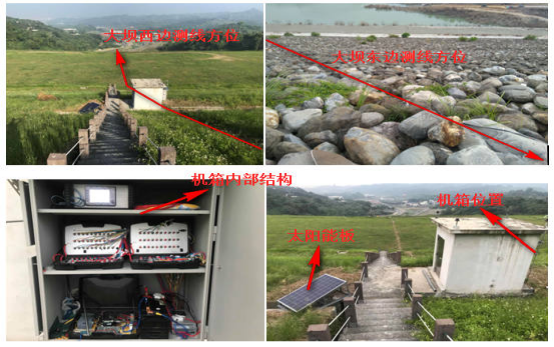

 1.jpg          2.jpg

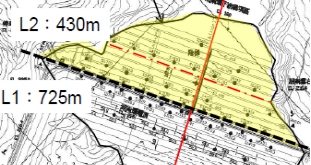

垂直测线布置主要虽不易监测整体坝体未来可能发生的安全检查问题,但可以在未蓄水前作为背景值,与蓄水过程或者蓄水后进行对比,协助监测坝体内部的变化情形,有助于工程检核。




四、实景操作

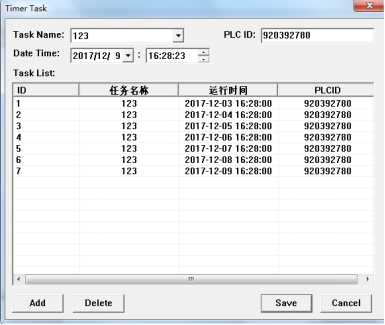

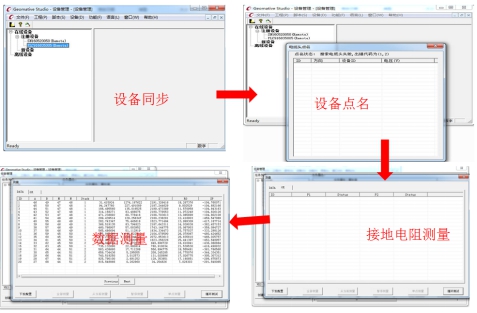

定时任务测试设置如上图,设置后,可以远程自动开启任务测试,自动测试流程如下图

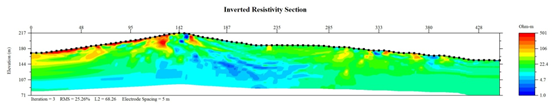

五、结果展示
