扩频激电系统

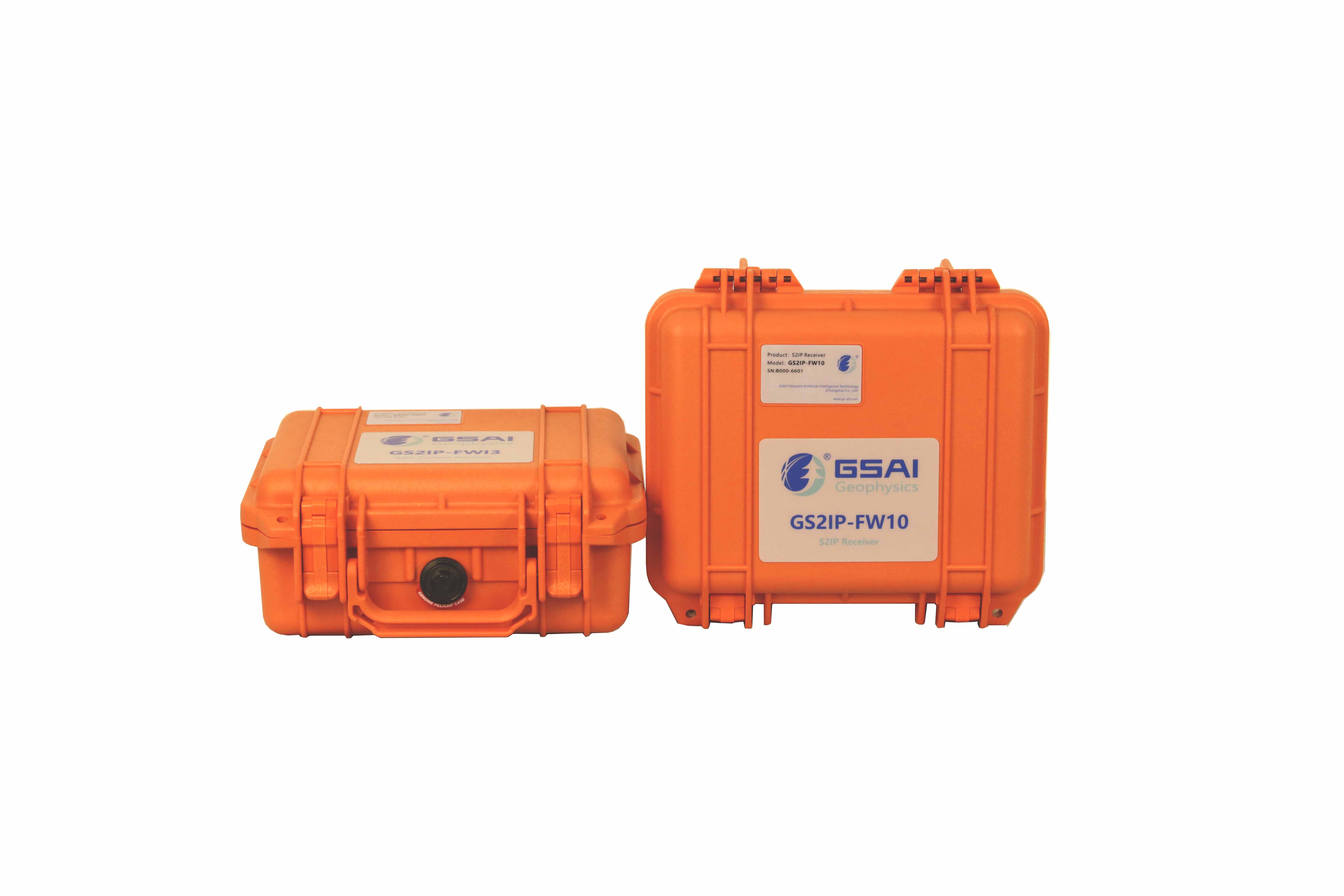

全波形扩频激电系统由大功率发射机、多通道全波形接收机和物联网通讯节点组成。

基于扩频通信原理研制，抗干扰能力极强，强干扰区10A供电电流最大探测深度可达1000米。可用于区分矿与非矿激电异常，为铜、铅、锌、钼、金、锑、锡、铬等金属矿产找矿突破提供支撑。支持1200通道并行采集的全波形陈列式扩频激电接收系统和最大发送功率200 kW 的扩频波发送系统，满足6-8km深度油气勘探需要

产品功能

可以测量视电阻率、相对相位、视频散率

可无线组网可视条件下组网间距可达1600m

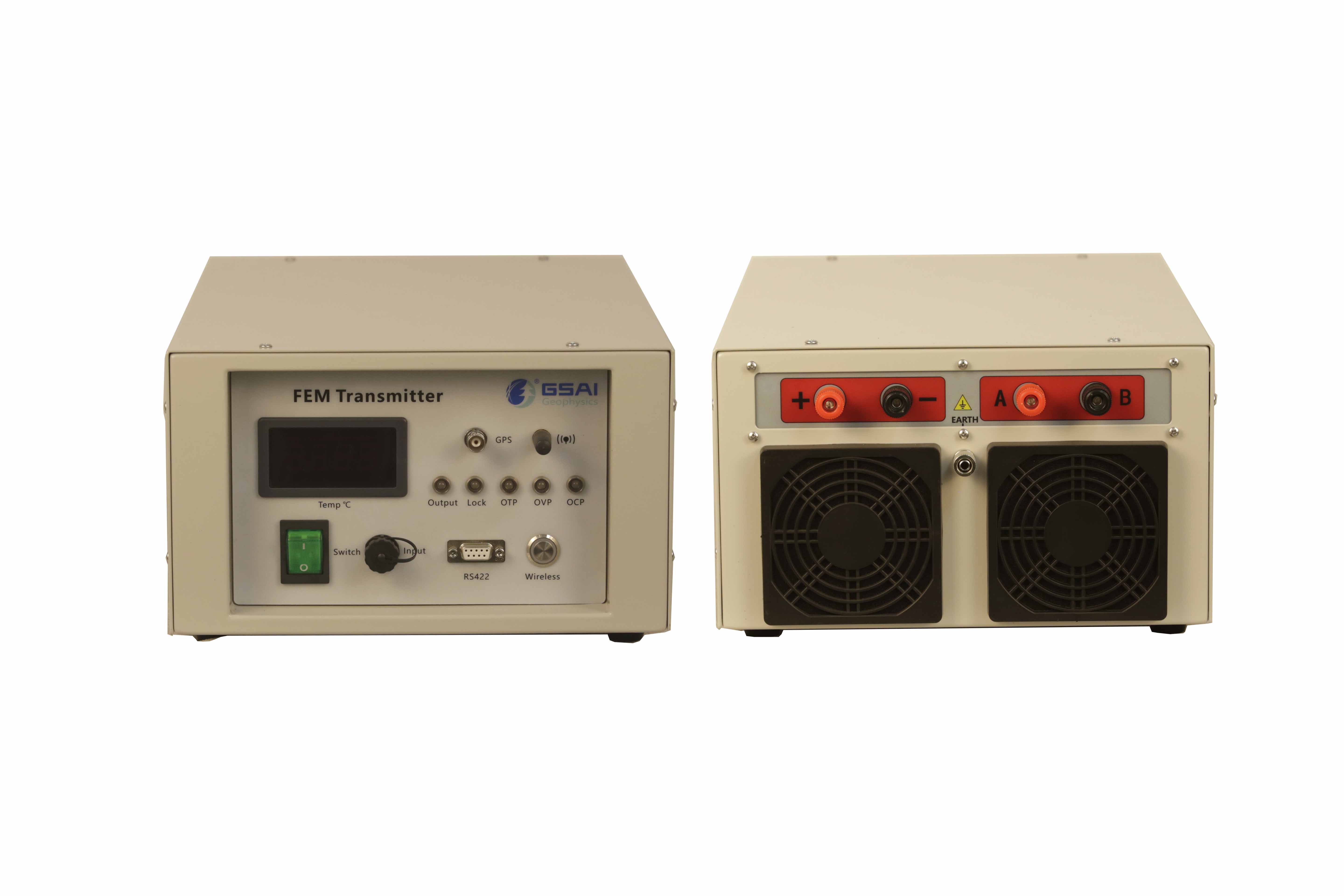

大功率发射机支持方波、恒流、多频波、扩频波

技术参数指标

性能参数	指标
通道数	6
频率范围	1000Hz~DC
增益	0.1、1、4、16、64可选
ADC	32位
噪声	5nV/sqrt(Hz)
同步方式	GPS/北斗同步，同步精度±30 ns
总动态范围	160 dB
组网/远程监控	Ethernet, Zigbee
组网方式与数量	无线，mesh组网，最大节点256@Zigbee组网
无线通信距离	1600m@可视条件
供电电源	5V充电宝供电
单机功耗	<2.5W
工作温度	-40℃～60℃
重量	2.8kg
尺寸	27 x 24.6 x 12.4 cm
