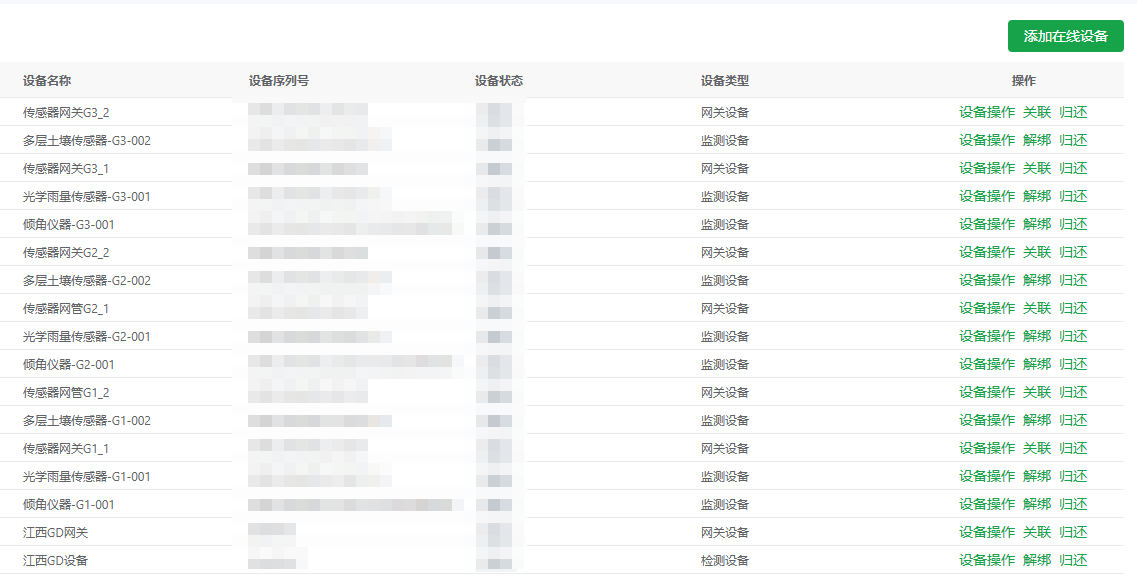

多方法统一接入
平台能力与具体物探方法解耦，一个平台即可承载电阻率剖面成像、天然源波速层析成像、电流法等多种物探方法；同时统一接入压电/光学雨量计、土壤含水率仪、倾角仪、渗压计、GNSS 位移计等传感器网络，实现设备、任务、数据、成果在同一体系下的统一管理，避免不同方法、不同监测手段重复建设系统。 • 物探方法：电阻率剖面成像、天然源波速层析成像、电流法统一承载 • 传感器网络：雨量、含水率、倾角、渗压、位移等多源接入 • 核心价值：一个平台、多种手段、避免重复建设
系统通过高密度电极阵列连续采集地下电阻率，并接入雨量、含水率、倾角等多源传感器；数据经物联网回传平台后自动完成反演、成图与告警，实现地下隐患的可视化监测与预警。
系统基于直流电法，由电极阵列向地下施加电场并采集电阻率分布，再反演出含水率、浸润线、渗漏通道等结果，用于持续监测地下风险变化。
数据采集、回传、反演、成果输出全自动化，7×24 小时稳定运行，无需人工现场干预，大幅降低运维成本。
电阻率、含水率、浸润线、渗透率多参数联合分析，分钟级输出三维渗流场与浸润线模型，隐患实时可视化。
自定义阈值标定与分级告警，短信 / 微信 / 邮件 / 声光多渠道精准推送，实现隐患及时触达、闭环处置。
传统人工巡检间隔长、覆盖有限、响应慢。在线监测实现连续采集、自动回传、多参数联动，提升地下隐患感知效率。

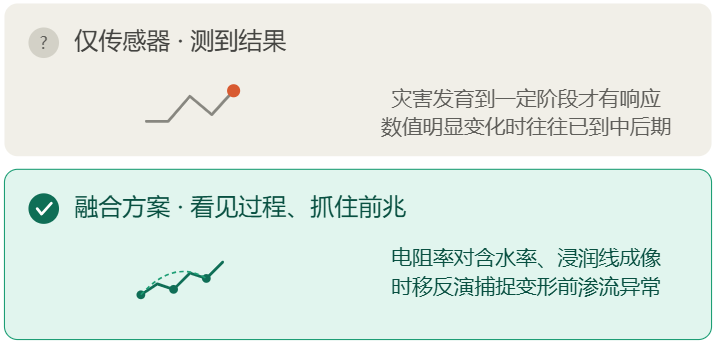

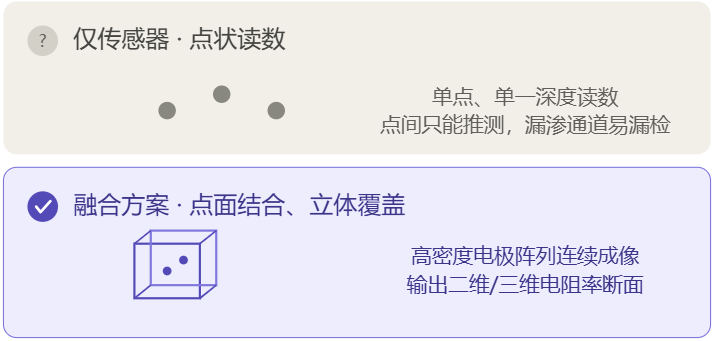

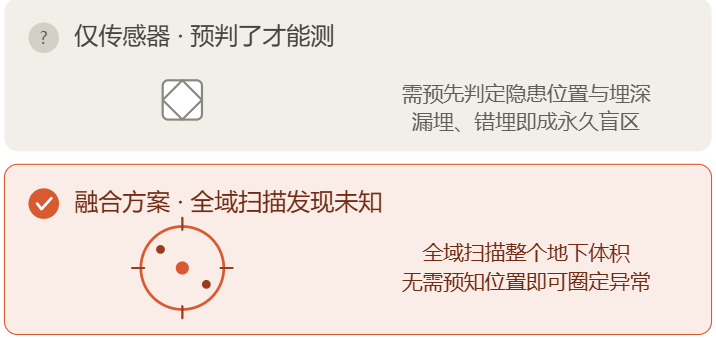

渗压、含水率、倾角、位移、雨量等传统传感器是监测体系的精确“锚点”，但只能感知埋设点位；物探手段补上空间维度后，点面结合、交叉校核，地下隐患看得更全、更早、更准。
物探与传感器不是替代关系——传感器提供精确点值与触发量（雨量驱动监测加密、含水率标定电性解释），物探提供空间覆盖与过程成像，二者融合才构成完整的地下风险感知体系。
平台统一接入电阻率剖面成像、天然源波速层析成像、电流法等物探方法，以及雨量、含水率、倾角、渗压、位移等多源传感器；实现设备管理、数据采集、处理、分析、可视化、告警、成果输出的在线闭环，并支持自动任务、插件扩展和业主系统集成。
平台能力与具体物探方法解耦，一个平台即可承载电阻率剖面成像、天然源波速层析成像、电流法等多种物探方法；同时统一接入压电/光学雨量计、土壤含水率仪、倾角仪、渗压计、GNSS 位移计等传感器网络，实现设备、任务、数据、成果在同一体系下的统一管理，避免不同方法、不同监测手段重复建设系统。 • 物探方法：电阻率剖面成像、天然源波速层析成像、电流法统一承载 • 传感器网络：雨量、含水率、倾角、渗压、位移等多源接入 • 核心价值：一个平台、多种手段、避免重复建设

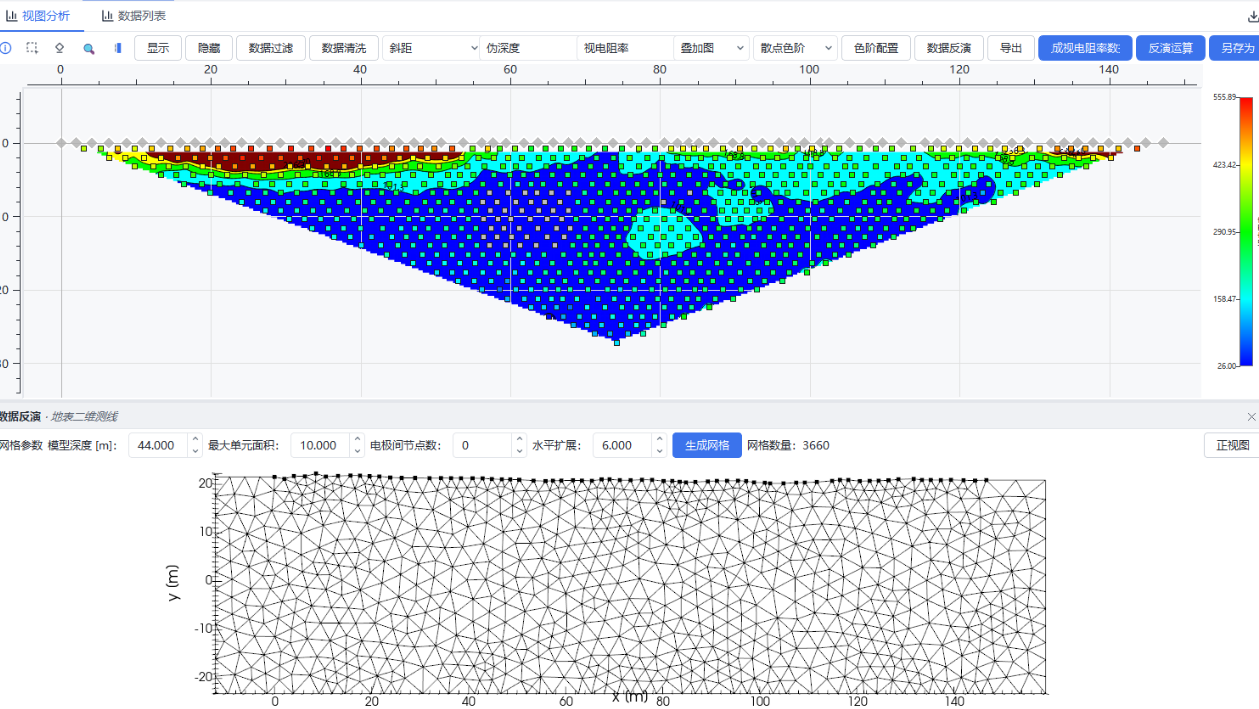

用户在线配置任务和处理策略后，平台按规则自动运行，计算资源由云端弹性提供。针对不同物探方法提供相应的数据处理和计算能力，数据入库即可事件触发，反演→白化→异常标注全链路自动流转，缺参自动降级。 • ERT 在线处理：RMS 过滤、反演、地形白化、异常标注 • 电流法在线处理：采集、管理、分析纳入统一任务体系 • 自动任务：在线配置、自动运行、云端弹性计算

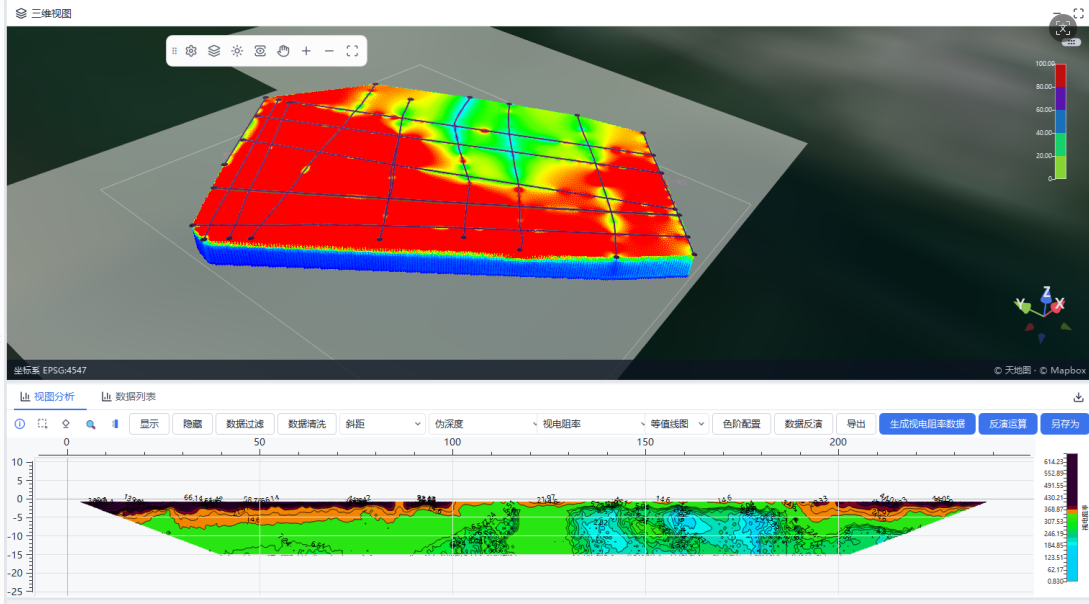

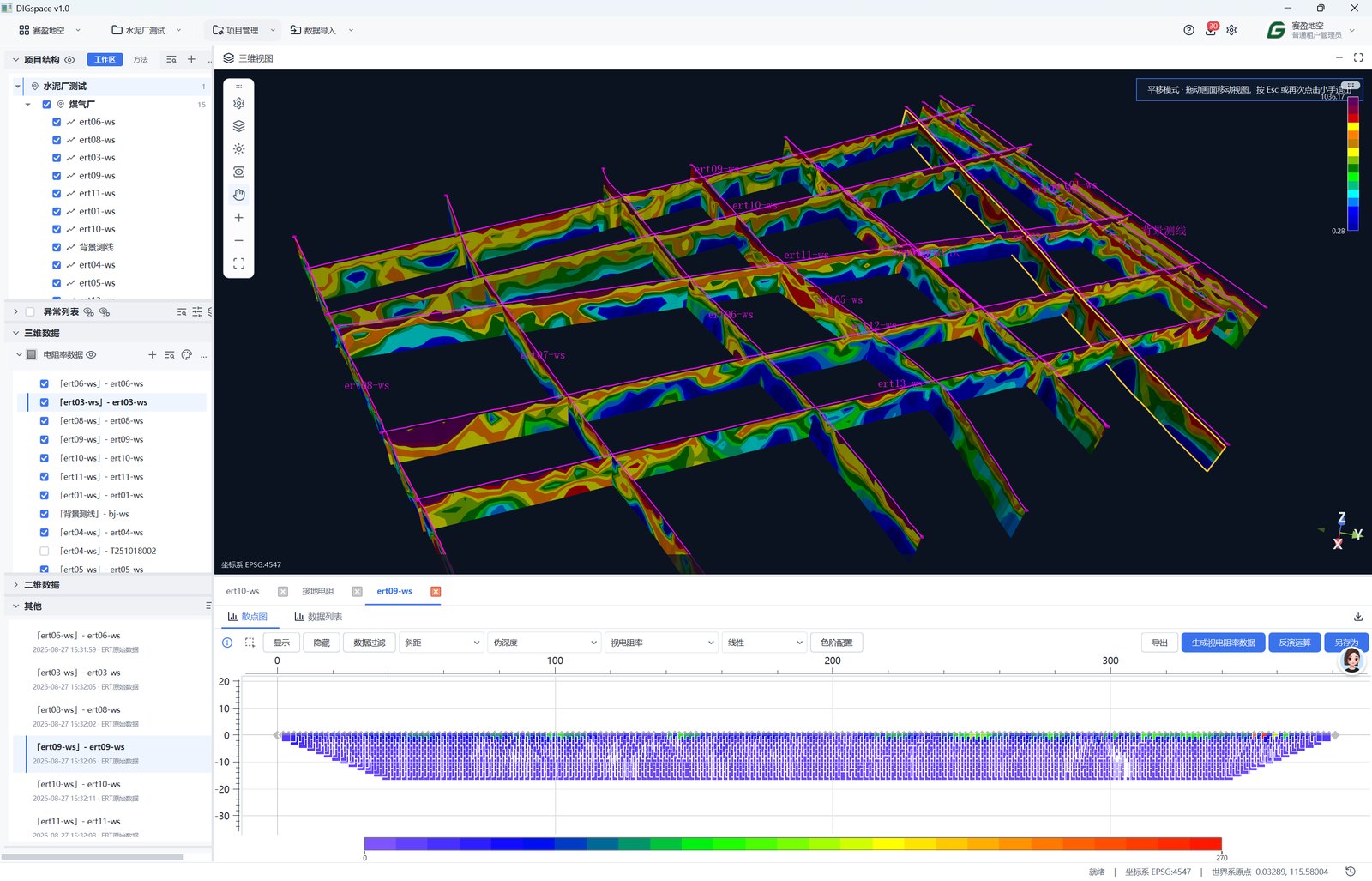

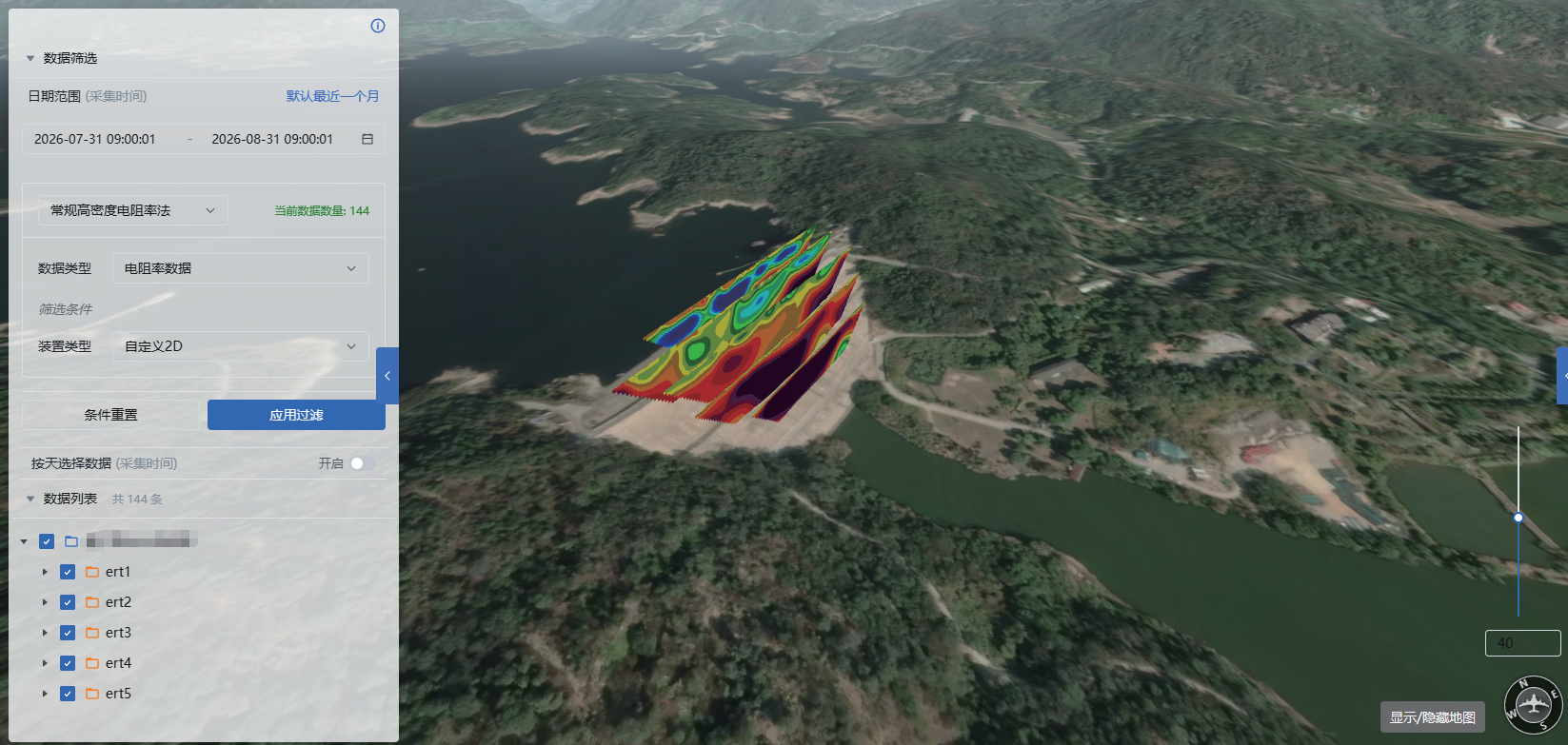

面向物探解释人员打造的专业化在线可视化能力，解决传统软件中图件对比困难、色阶不统一、成果制作繁琐等问题，让数据从「能看」升级为「好看、好判、好对比」。 • 反演图渲染优化：平滑等值线、重点区域色阶加密、地形白化叠加 • 全局统一色阶：不同测线、不同时段图像可直接对比 • 异常自动标记：自定义阈值、类型与样式 • 三维与时序展示：三维图层、时序动画回放

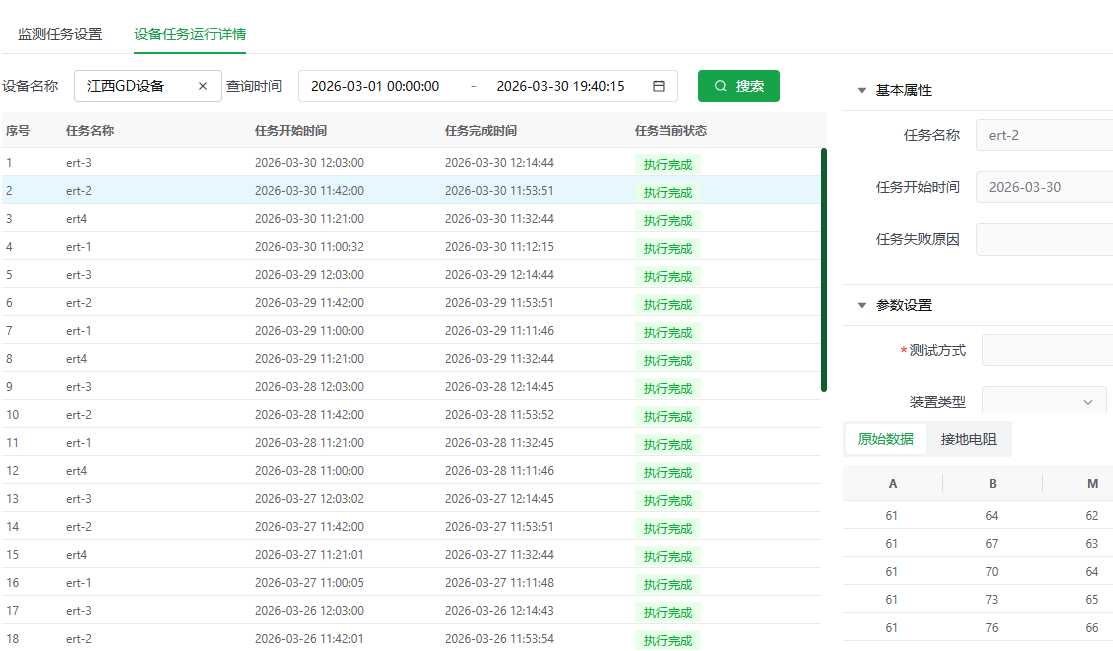

这是在线业务平台区别于传统离线专业软件的重要能力。平台将野外物探设备与多源传感器统一注册，远程配置参数、下发任务、启停采集，实时监控在线状态与采集进度，让野外设备从「人工操作的仪器」变成「平台统一管理的在线监测节点」。 • 多设备统一管理：多台仪器统一注册、远程配置 • 实时状态监控：在线状态、采集进度、传感器工况一目了然 • 定时/周期自动采集：满足长期连续、无人值守需求

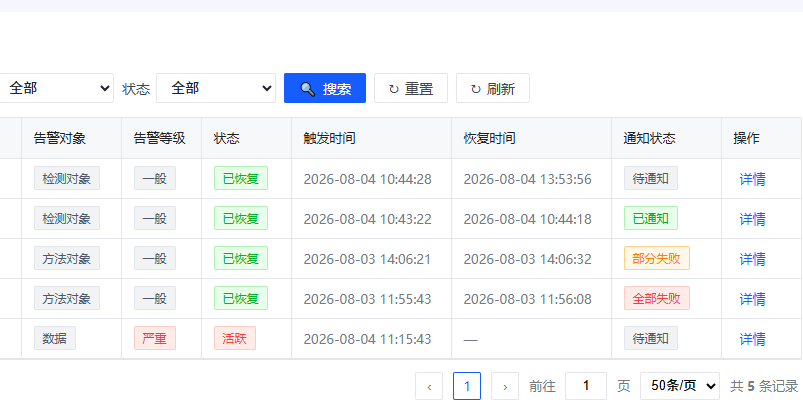

从「人找异常」到「系统主动发现异常」。平台将物探监测数据、传感器时序数据、分析规则和告警机制统一关联，按任务周期持续获取最新数据并自动判断异常，多渠道推送告警，驱动业务闭环。 • 自动监测：按周期持续获取物探与传感器数据 • 自动分析：预设规则自动判断异常 • 告警推送：微信 / 短信 / 邮件多渠道触达 • 业务处置：发现 → 确认 → 处置闭环

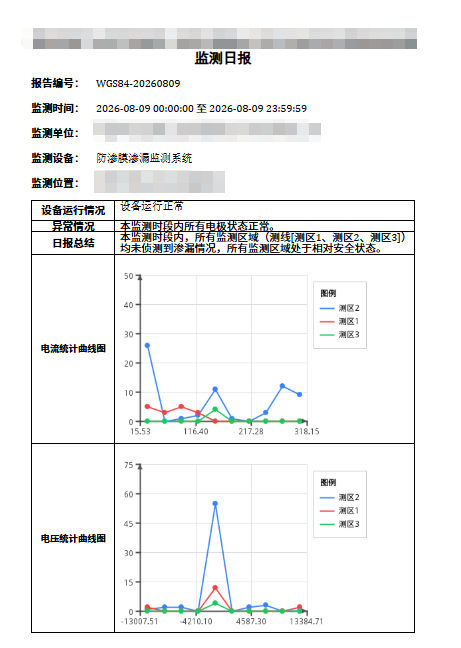

平台将业务链路延伸至项目成果交付环节。将处理完成的数据、图件、异常记录与传感器时序曲线按照预设模板自动组织，快速生成标准化项目报告；通用平台能力也可快速裁剪为水库大坝、边坡、尾矿库等行业专项系统。 • 报告模板标准化：数据、图件、异常记录一键组织 • 一键生成报告：缩短从数据到报告的最后一公里 • 行业专项定制：水利、地灾、矿山、城市地质快速裁剪

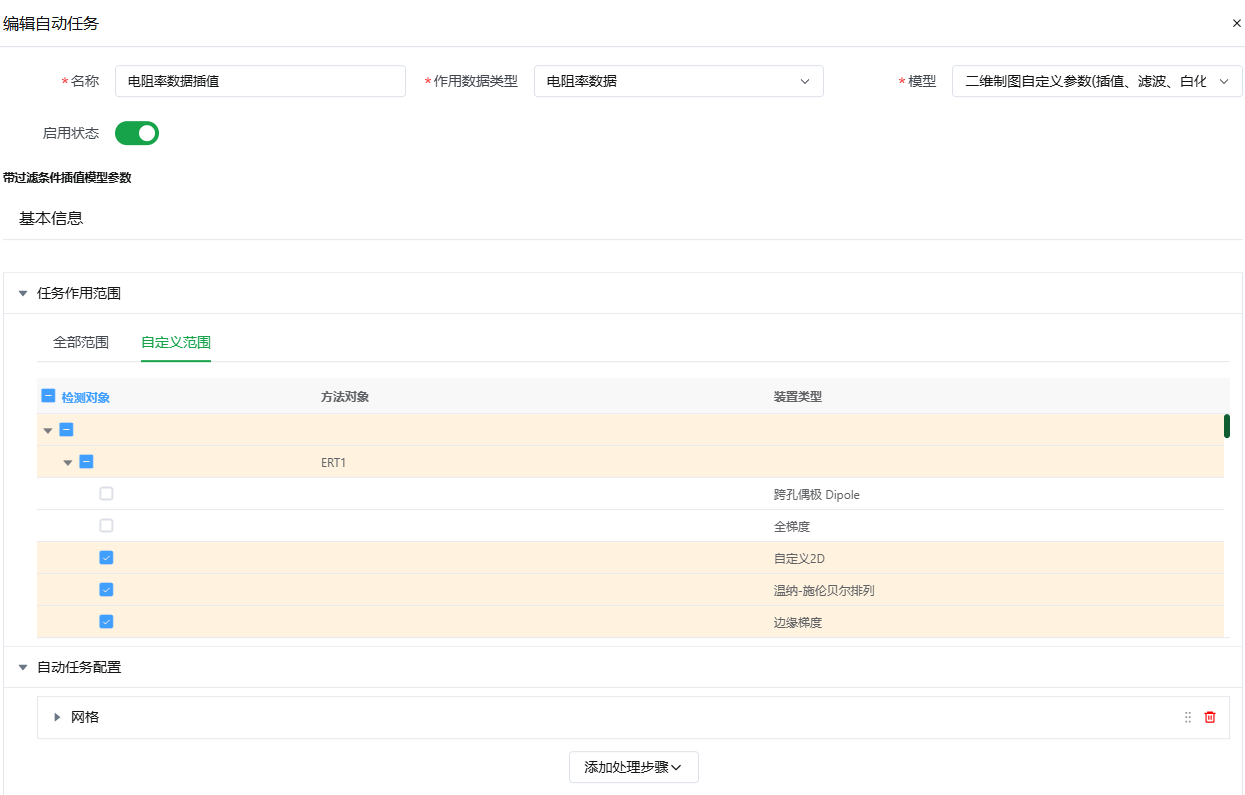

平台内置任务调度引擎，把「采集—处理—分析—告警—成果」编排成一条可配置的自动化流水线。用户只需一次性定义任务模板与触发规则，系统即按周期或事件自动执行，全过程无需人工介入，这是实现长期无人值守在线监测的核心底座。 • 周期调度：按分钟/小时/天设定频次，汛期加密、枯期降频 • 事件触发：数据入库、雨量越限等事件自动触发下游任务 • 任务编排：反演→白化→网格化→异常标注→告警→报告串联成链 • 健壮运行：失败自动重试、缺参自动降级，不阻塞后续流程

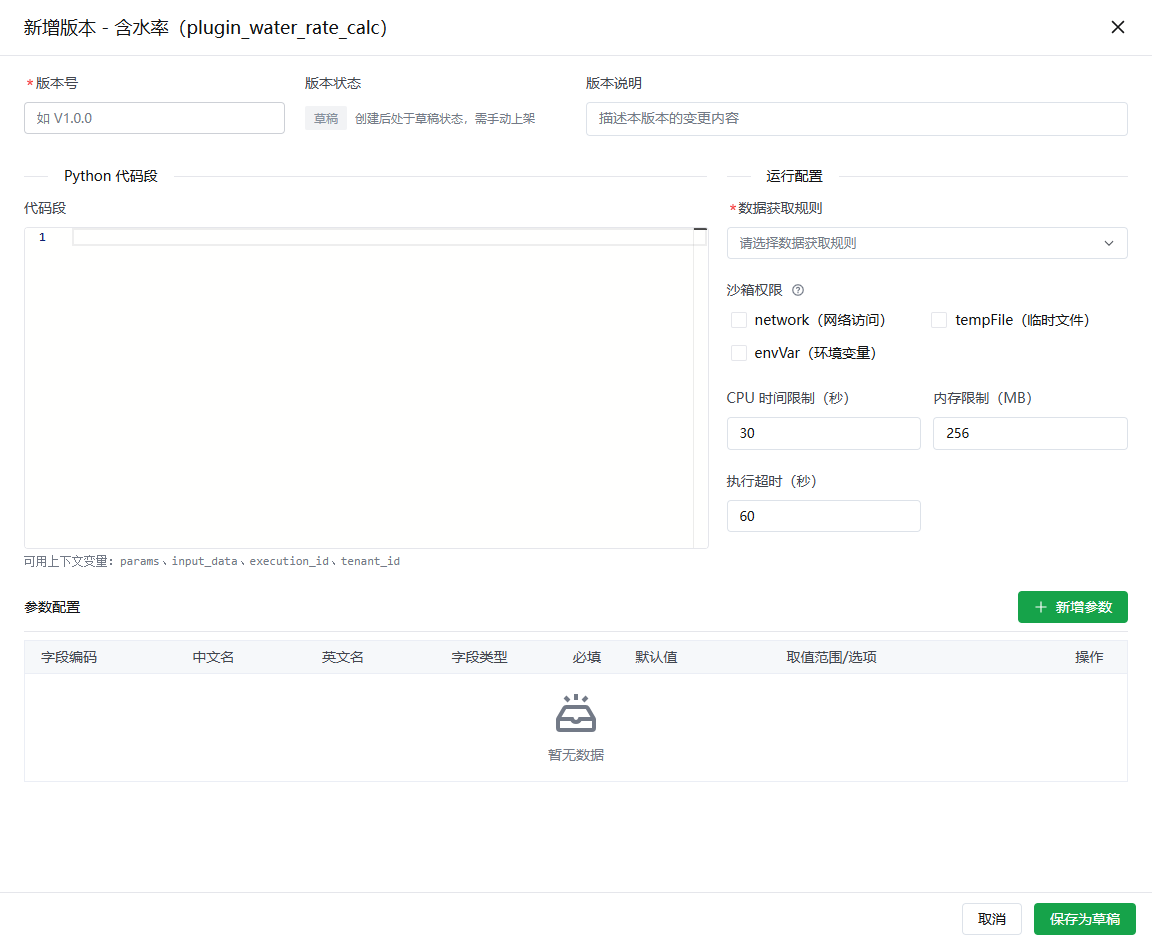

平台内核与业务能力彻底解耦，物探方法、设备协议、处理算法、告警规则、报告模板均以插件形式装载。面对新的行业场景，无需改动平台内核、无需重新建设系统，只需开发并注册对应插件即可完成能力扩展。 • 方法插件：新增物探方法只需接入对应数据模型与处理插件 • 设备插件：按协议模板对接新型仪器，快速纳入统一管理 • 算法插件：反演、滤波、成图算法可按项目替换，支持自研接入 • 业务插件：告警规则、报告模板按行业裁剪，一套内核适配多场景

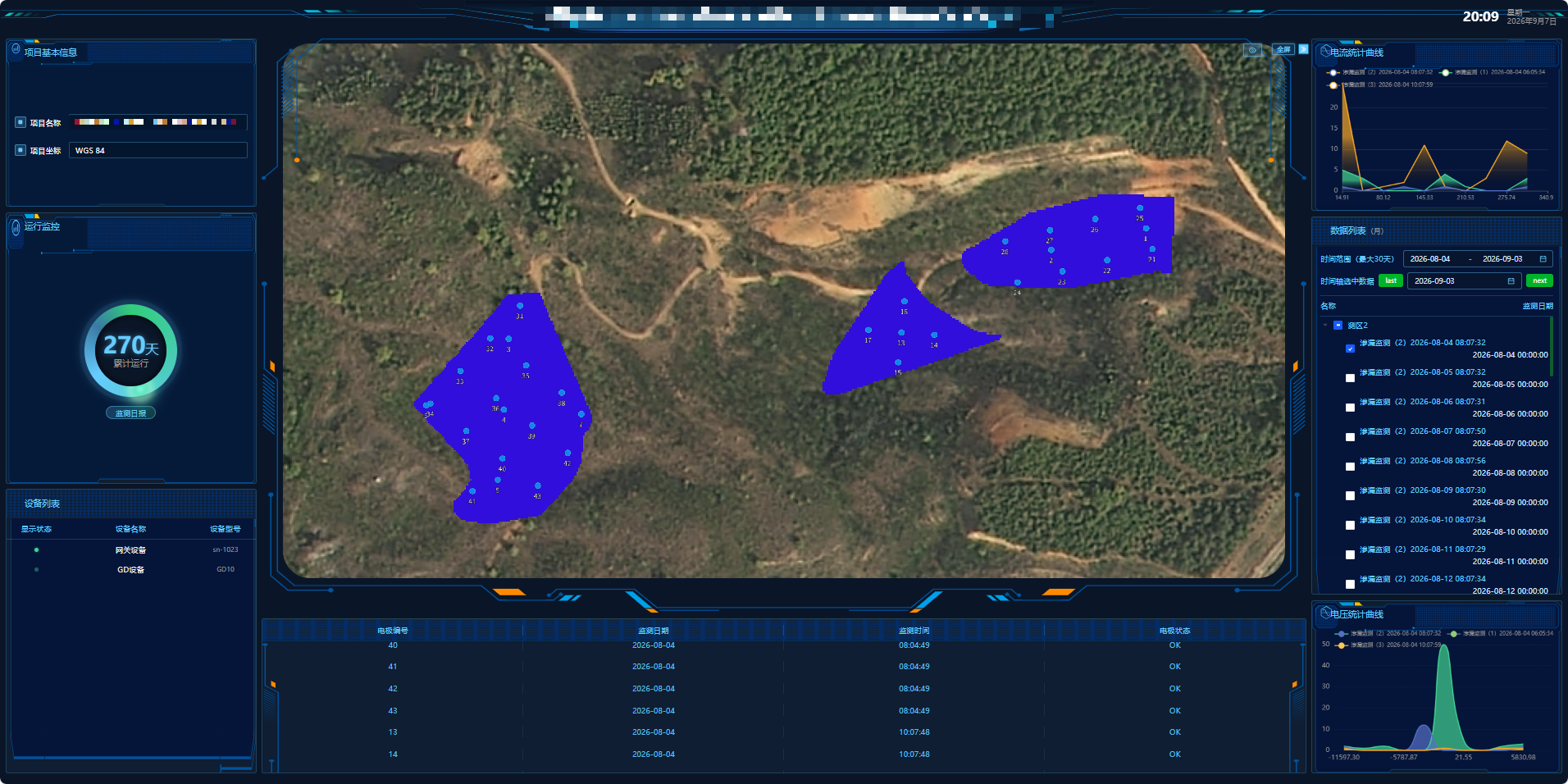

平台不仅可独立使用，更被设计为可被业主既有信息化体系集成的能力提供方。监测成果能够以数据接口、图层服务或页面嵌入等方式，无缝融入业主的智慧水利、智慧矿山、应急指挥等监管大屏与业务系统，避免形成新的信息孤岛。 • 开放数据接口：标准 RESTful API 输出监测数据、反演成果、告警记录 • 页面级嵌入：反演剖面、三维模型等可视化组件直接挂载至业主大屏 • 成果图件服务：断面图、三维栅状图按需推送或直接调用 • 告警对接：告警事件实时推送至业主平台，纳入统一处置流程 • 单点登录：支持与业主统一身份认证体系对接

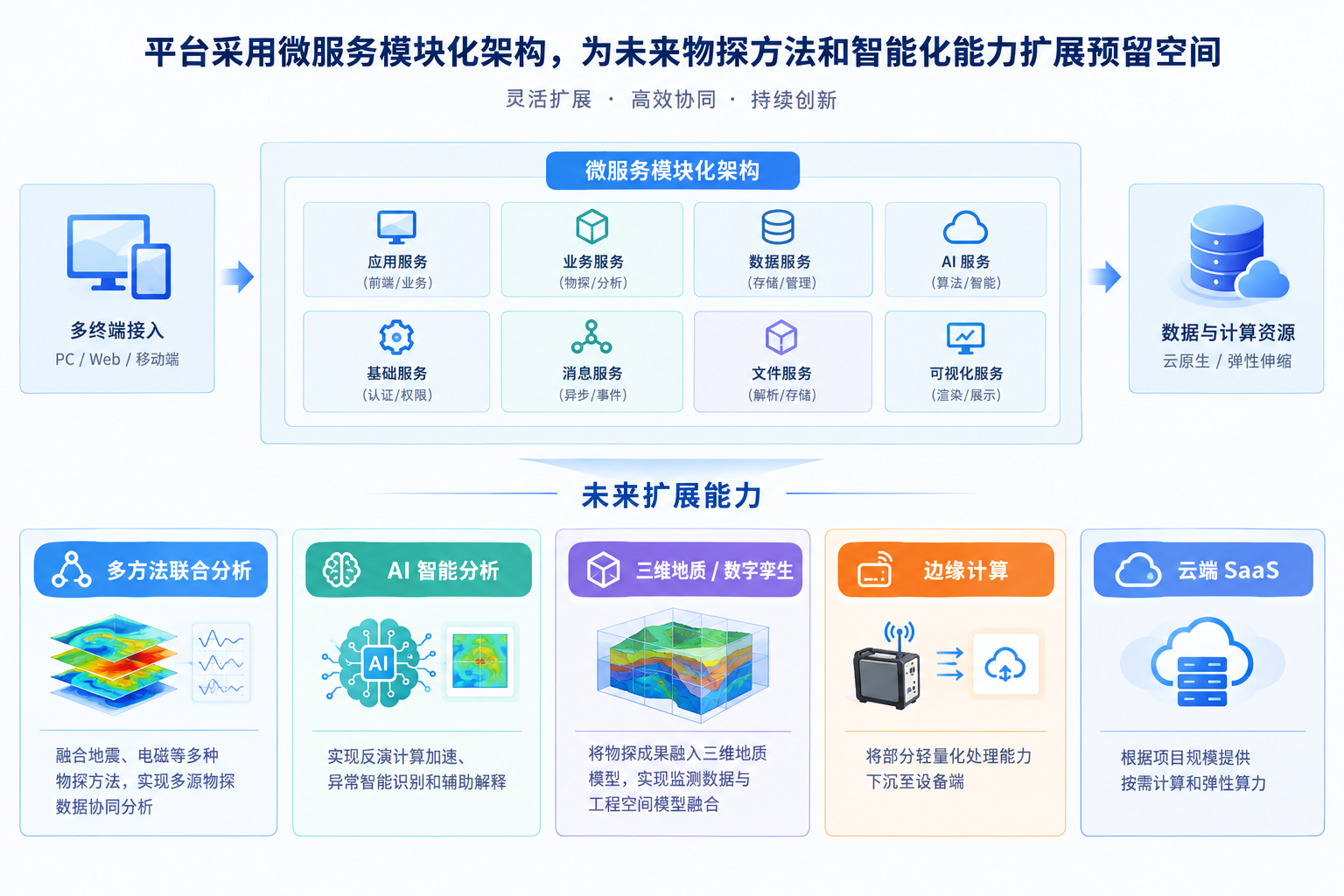

平台采用微服务模块化架构，为下一代物探方法和智能化能力扩展预留接口，保护用户长期投资，无需因业务升级而重复建设系统。 • 多方法联合分析：电阻率与天然源波速已可联合反演 • 智能分析：反演加速、异常智能识别、辅助解释 • 三维地质 / 数字孪生：监测数据与工程空间模型融合 • 边缘计算与云端 SaaS：按需算力、弹性扩展
电阻率成像与多源传感器协同监测，可提供 ERT、微动全套物探监测仪器，兼容雨量、含水率、倾角等常规传感器；支持设备接入、数据回传、联合反演与多源综合分析，多参数交叉核验，实现地质体长期在线安全监测。

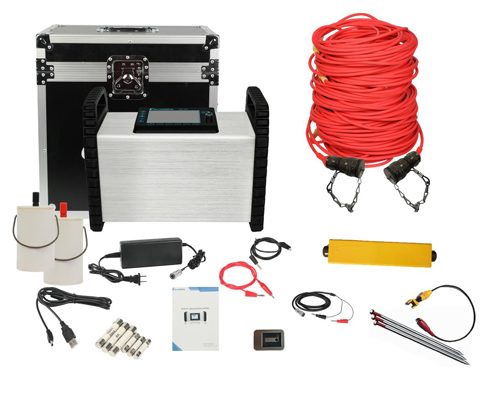

GD 系列 · 分段集中式高密度技术 业内领先的多功能直流电法仪器，独创分段集中式布线，兼具分布式布线效率与集中式可靠性，支持 2D/3D 滚动测量，可连续在线采集地下电阻率。 通过高密度阵列电极向地下供入稳恒电流并测量电位差，按温纳、施伦贝谢尔等装置排列计算视电阻率，经反演获得地下真电阻率断面。介质的含水率、密实度、成分与结构差异都会引起电阻率变化，配合周期性重复测量可形成时移对比，动态捕捉渗漏、浸润线抬升、污染扩散等地下过程。 方式：阵列电极 · 温纳 / 施伦贝谢尔 能力：2D/3D 断面与滚动测量 道数：单机 60 道，多机级联扩展 采集：24bit ADC · 工频抑制 ≥120dB 输出：电阻率 / 含水率 / 浸润线 发射：最大 7200W · 0–250V 恒流 监测模式：定时 / 周期自动采集 · 时移对比 优势：抗干扰强 · 数据质量佳 适用：渗漏通道定位、浸润线监测、污染羽追踪、时移反演对比、三维栅状成像
节点式地震仪 · 单分量 / 三分量 · 4G 实时回传 平台已支持接入节点式地震仪，采集环境中天然存在的微弱振动信号，通过频散曲线提取与面波层析反演获得地层横波速度结构，与电阻率成果互为约束、独立或联合反演，弥补单一电性参数在地层结构刻画上的不确定性。 天然源信号源于风、水流、交通等环境背景振动，无需人工震源。通过阵列台阵长时间被动接收，经空间自相关（SPAC）/ 频率-波数（F-K）分析提取瑞雷波频散曲线，层析反演得到横波速度（Vs）随深度的二维/三维分布，用于判别软弱夹层、松散体、基岩面与空洞。 通道数：单分量 1 通道 / 三分量 3 通道 ADC / 动态范围：32bit · 总动态范围 145~150dB 采样率：0.25ms ~ 20ms 可选 检波器：2Hz / 5Hz / 10Hz 可选，可外接检波器深埋 时间精度：±1μs ~ ±10μs（GNSS 授时） 续航 / 防护：外接太阳能永久续航 · IP68 数据格式：SEG-D / SEG-2 / SEG-Y / SAC / miniSEED 输出：频散曲线 / 横波速度层析剖面 / 微震事件 适用：天然源面波勘探、波速层析成像、微震 / 天然地震监测、结构健康监测、电阻率+波速联合反演
KH.YDS · 免维护 · 无移动部件 针对水文、水利行业开发的降雨量监测设备，通过压电式原理测量降雨量，可 24 小时连续在线监测。 通过落下的雨滴对外表面的冲击力来测量雨滴大小，计算降雨量；圆弧形顶盖设计不存留雨水，可全天候免维护。 测量范围：0 ~ ∞ 分辨率：0.01mm 采样频率：1Hz 供电：DC12V 接口：MODBUS 协议 输出：连续雨量 / 雨强 / 最大雨强

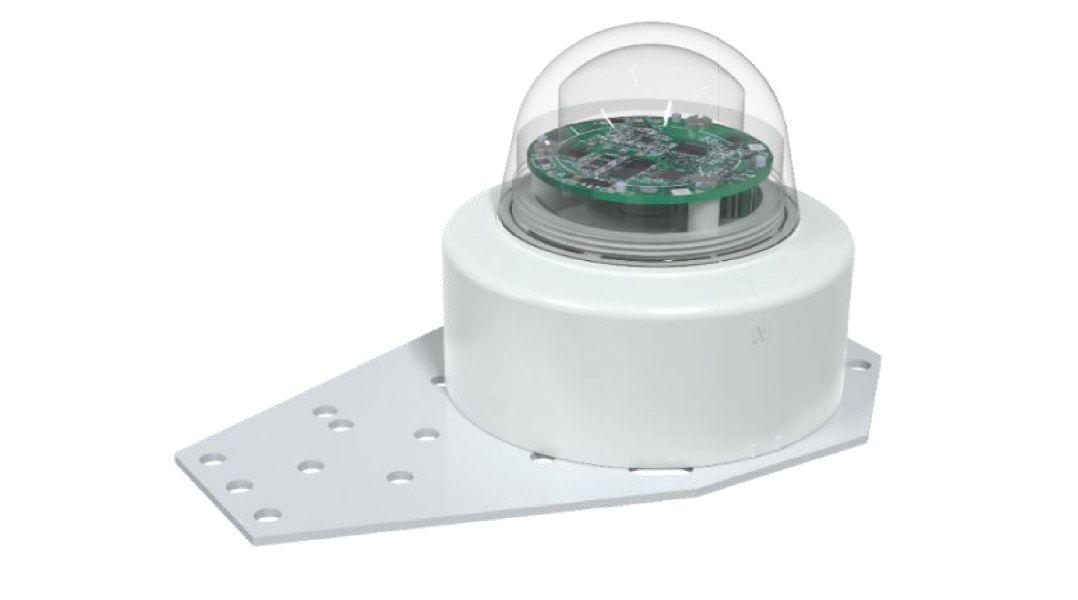

红外散射 · 非接触式测量 基于光学原理，通过检测雨滴对光线的散射效应实现降雨量测量，以红外光为测量媒介，精度高、响应快。 当雨滴进入探测区域时改变光路中的光强分布，散射型设备通过雨滴折射、反射光线产生散射光强度变化，由此计算降雨量。 感雨直径：6cm 分辨率：0.1mm 精度：±5% 最大瞬时雨量：24mm/min 供电：DC 10~30V 输出：RS485

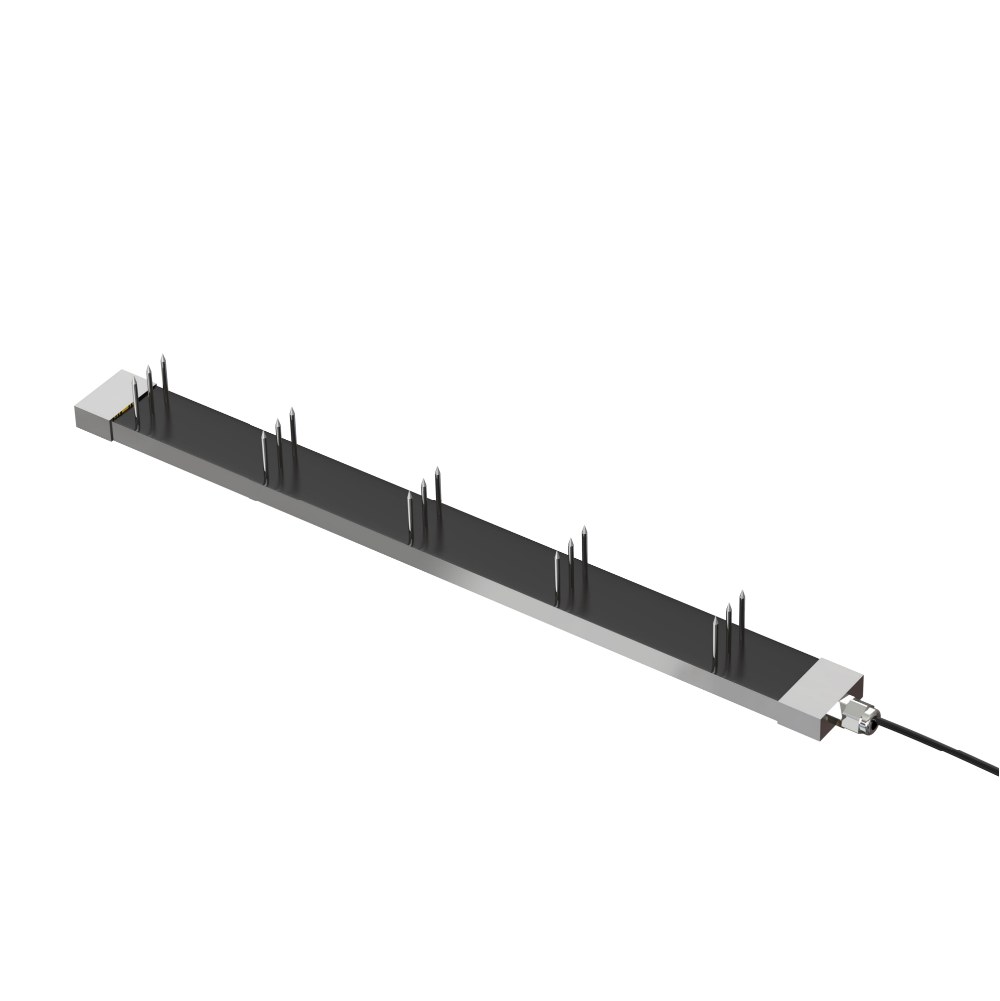

介电常数法 · 国际标准 通过测量土壤介电常数，直接稳定反映各种土壤的真实水分含量，可测量土壤水分的体积百分比。 介电常数法符合目前国际标准的土壤水分测量方法，防腐特制电极 + 黑色阻燃环氧树脂密封，IP68 防护，可长期埋设。 量程：0–100% 分辨率：0.10% 精度：0–50% ±2% / 50–100% ±3% 供电：DC 5–30V 防护：IP68 输出：RS485 (Modbus)

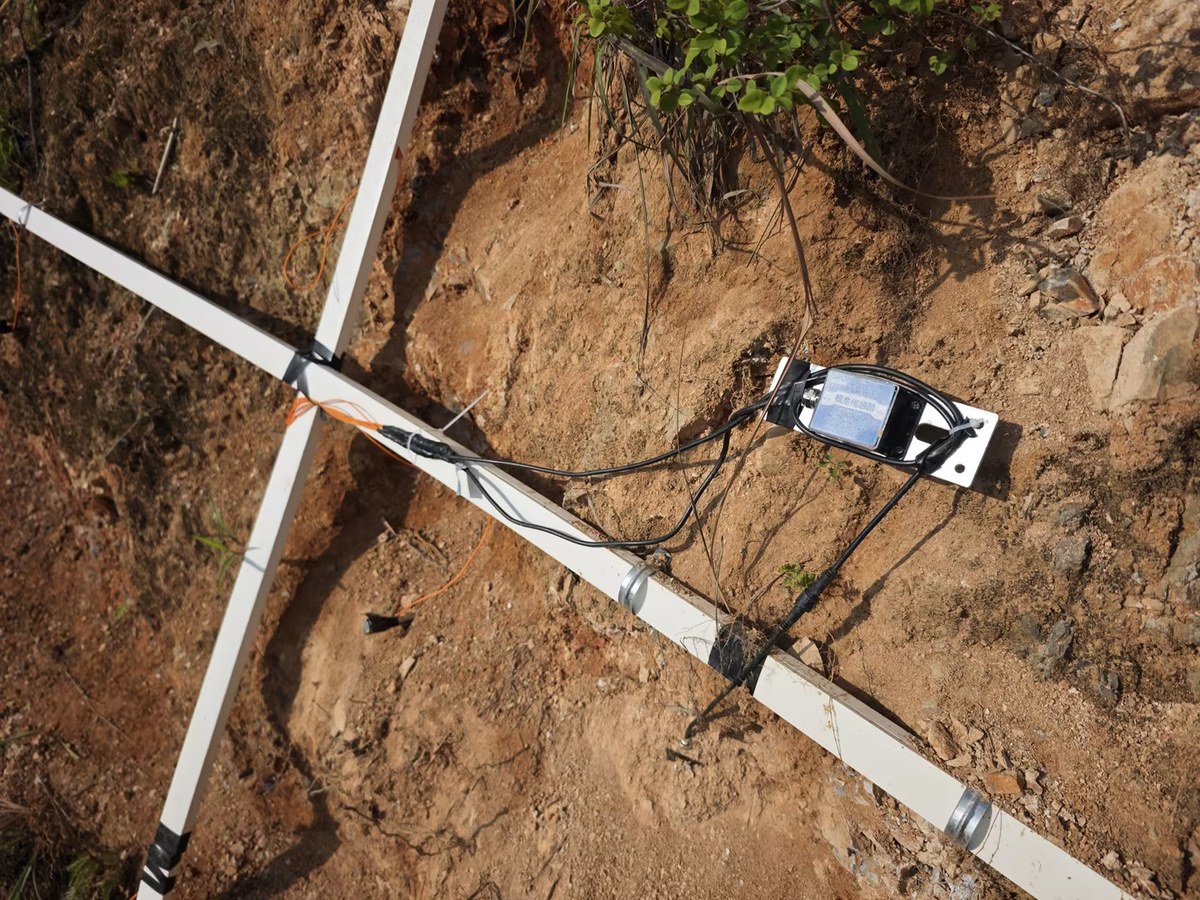

MEMS 重力加速度式 基于惯性定律，检测物体倾斜时重力分量变化来测量角度，广泛应用于桥梁变形监测、工程机械调平及灾害预警。 核心为重力加速度式 MEMS 加速度计，检测静止时重力在敏感轴上的分量变化，经三角函数计算倾斜角，结合卡尔曼滤波抑制振动干扰。 测量范围：±30° / ±60° / ±90° 精度：0.1° / 0.2° / 0.3° 分辨率：0.1° 供电：DC 12–24V 接口：RS485 耗电：<0.15W
Case Study
系统已在水库堤坝、填埋场、边坡、化工园区、稀土矿等场景落地应用，服务企业客户，输出多参数时移成果、三维模型与剖面栅状图，用于地下隐患识别与预警。

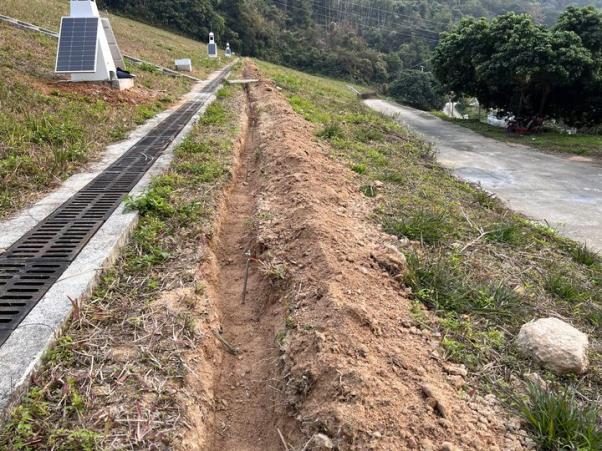

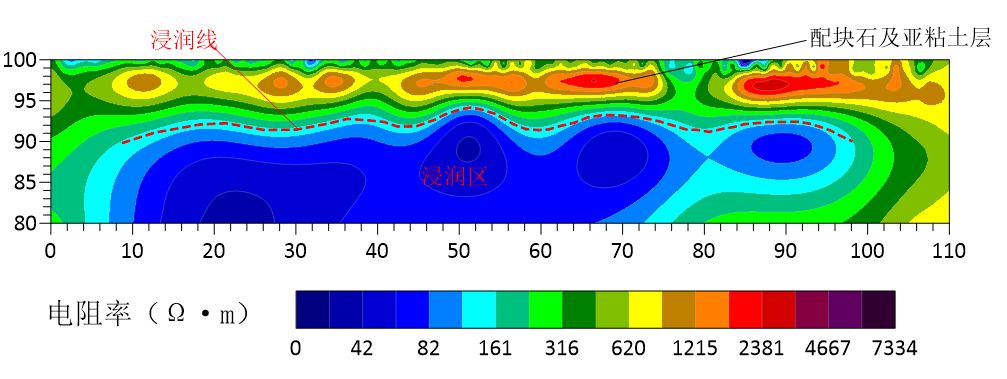

坝体渗流异常、隐蔽渗漏、浸润线抬升等隐患隐蔽性强、危害大，传统人工巡检与单点监测存在盲区、数据滞后。大坝渗漏监测系统依托地电场与自动反演技术，实现 7×24 小时全自动监测，结合库水位、天气自适应调节监测频次，融合位移、渗压等多源数据交叉研判，动态生成三维浸润线，配套分级告警、自动报表与大屏对接。方案已在某地多座大中型水库成功示范落地，可输出多参数时移成果、三维模型及大坝剖面栅状图，精准刻画渗流演化规律，保障水库安全度汛与智慧运维。
三维浸润线动态刻画
多参数时移成果
汛期自适应加密监测
某地大中型水库

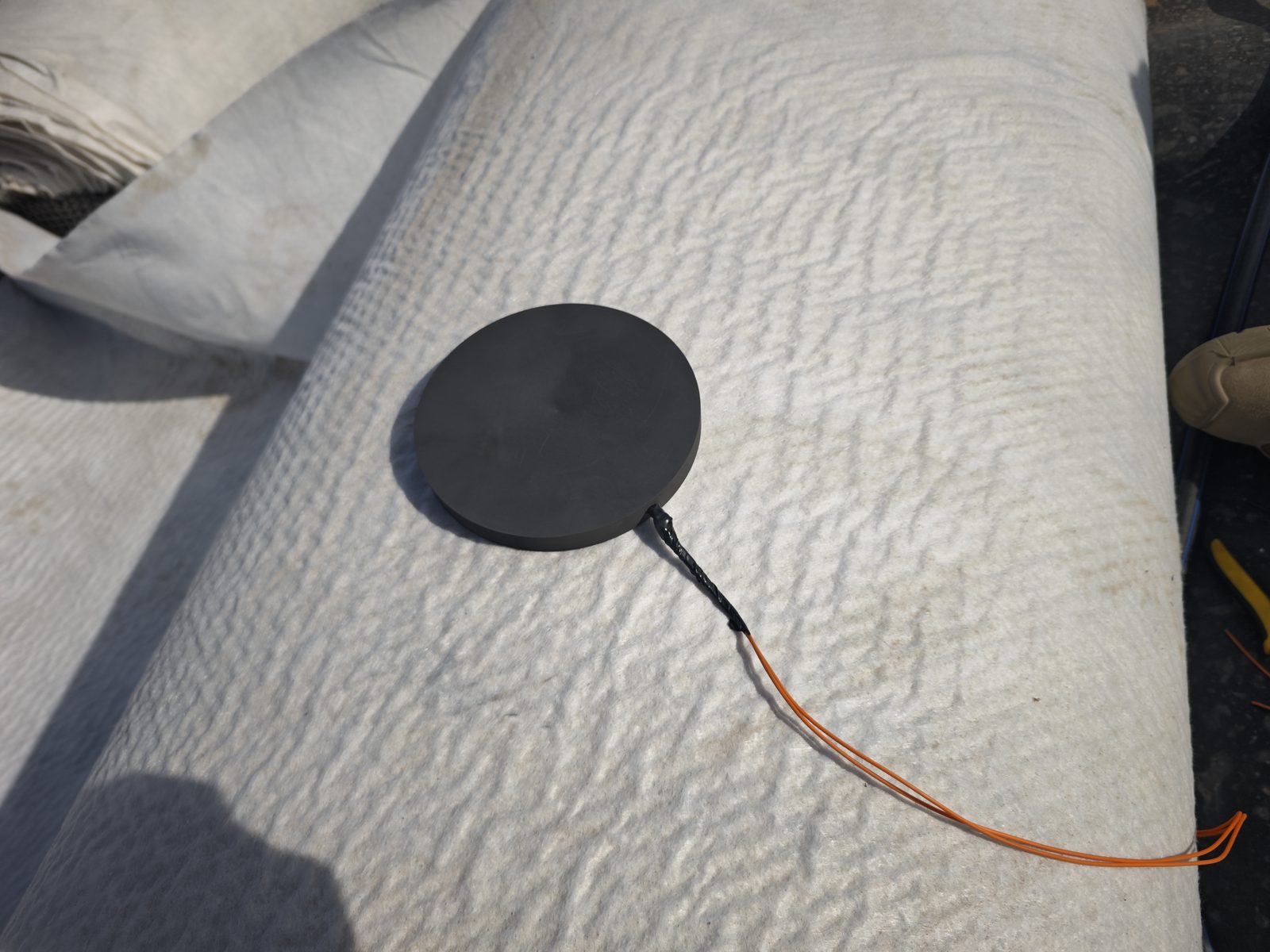

依托 HDPE 防渗膜绝缘特性与膜体上下介质电性差异，自研电场式渗漏监测算法，构建全自动、高精度填埋场渗漏监测体系。通过人工电场构建与电位、电阻率数据采集反演，精准判定漏点数量与位置，动态追踪渗滤液地下运移扩散规律。系统支持电流场动态建模、多点漏点同步定位，全自动无人值守运行，搭载多级告警、自动周日报与监管大屏集成功能，已深度服务多家大型企业，可输出三维电流密度场可视化成果，全方位保障填埋场防渗安全与生态稳定。
HDPE 膜电场式算法
多点漏点同步定位
三维电流密度场

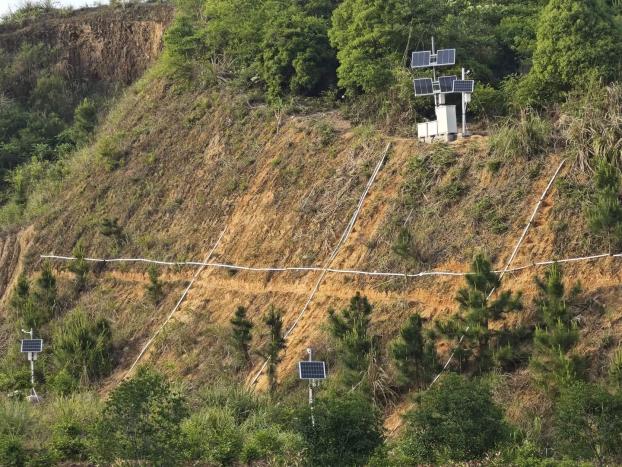

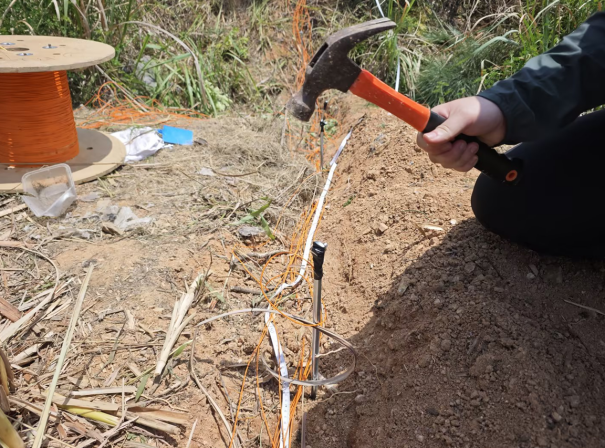

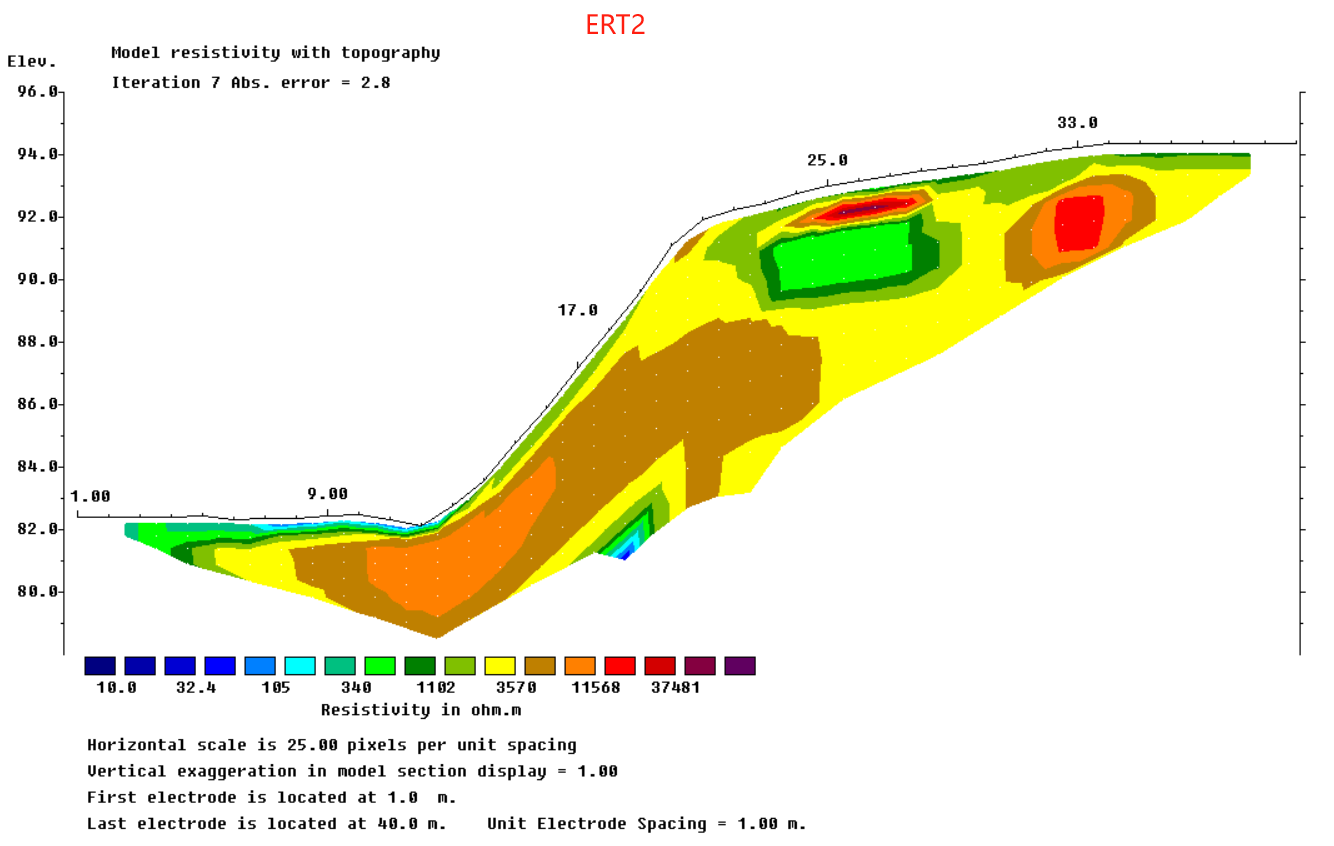

矿山、公路岩土边坡受降雨、地层扰动影响，易出现裂隙发育、夹层软化、滑移失稳等隐患，传统表层监测难以捕捉深部前兆变化。系统适配各类复杂边坡工况，支持灵活混合布线，融合电阻率与天然源波速层析成像技术，可独立 / 联合反演，深度刻画地层结构与物性变化，精准识别滑坡前兆隐患；兼容 GNSS 位移、渗压、含水率、倾角仪等多参数联动分析，并融合历史物探检测数据，形成检监一体化监测模式，全方位保障边坡长期稳定安全。

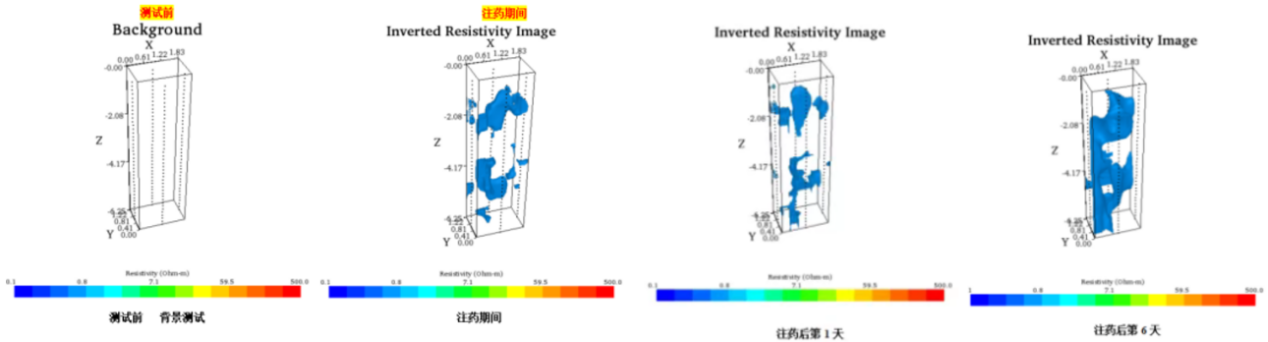

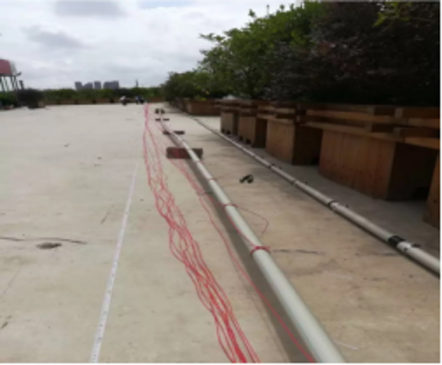

化工园区、污水池地下水污染扩散隐蔽、治理难度大，传统间断取样难以捕捉早期污染异常，无法实现动态溯源与修复管控。专属地下水监测系统支持全自动无人值守监测，通过电阻率、氧化还原电位多参数联动，精准刻画污染羽时空分布形态；耦合反应-运移模型，定量反演污染浓度与扩散范围，实现从定性筛查到定量诊断的升级。系统可全程监测化学氧化、抽出处理等修复工艺效果，支持平台对接与智能告警，实现污染早预警、过程可追踪、治理可量化。

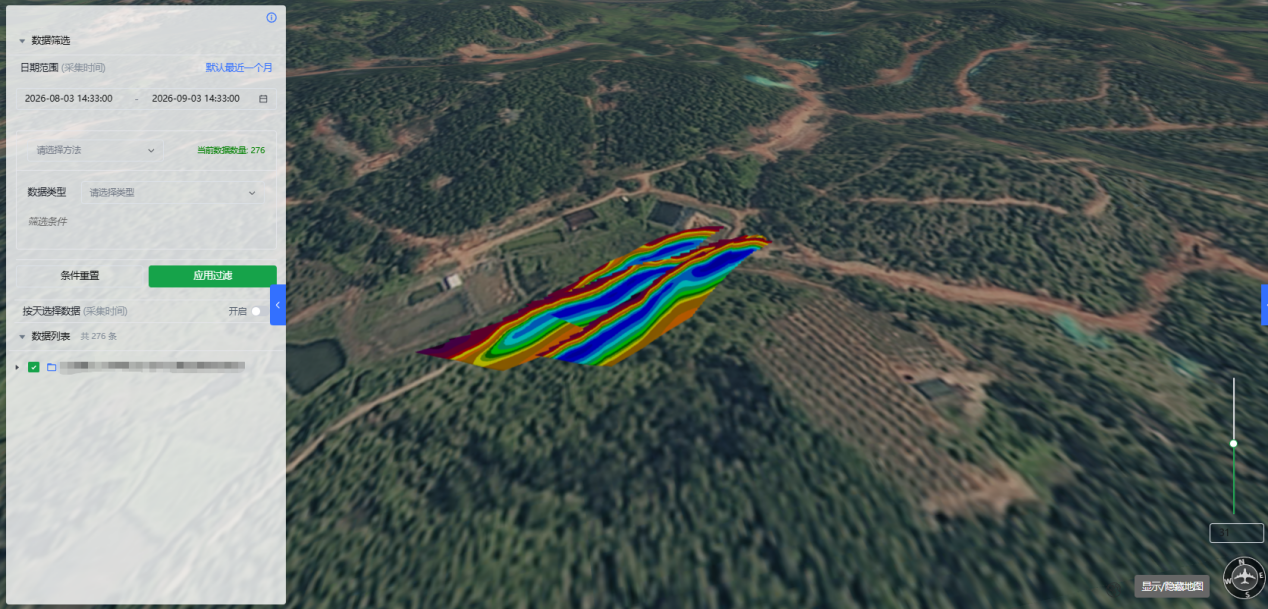

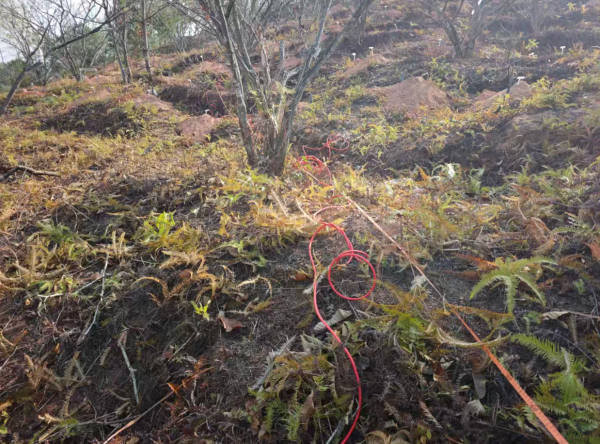

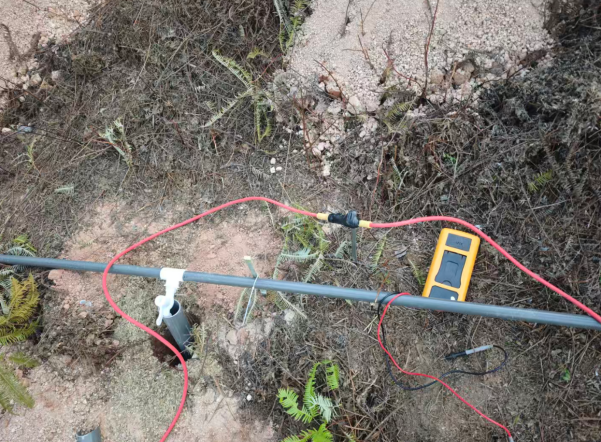

离子型稀土原地浸矿工艺存在浸矿液扩散无序、母液易流失、资源回收率低等问题，易引发地质与生态隐患，传统经验式施工缺乏精准监测手段。系统针对性适配浸矿开采工艺，依托电阻率剖面成像时序监测技术，实时追踪浸矿液渗透路径、母液富集范围，精准圈定浸矿边界，以监测数据指导精细化注液、精准收液，有效提升资源回收率、降低药剂损耗与生态风险。已服务某大型企业，助力稀土矿山实现智能化、绿色化、标准化安全生产。
浸矿液渗透路径追踪
母液富集范围圈定
指导精准注液收液
