2 nV 起步的灵敏度
24 bit A/D 配 1/8~128 增益与 ±10 V 自电补偿，弱极化信号不被噪声和自然电位吃掉。
为了满足科研、教学项目的特定目的而定制。
测量参数
GD系列科研型电法工作台是 GD 系列中的单通道机型（可升级多通道），为一台集成发射单元、接收单元与内置升压模块于一体的便携式高密度电法仪。系统由主机、内置升压模块、高密度电缆与切换单元、不锈钢电极、采集终端及 DIGspace 平台账号（基本版）构成，最大支持 1000 道以上电极接入。采用方波发射、24 bit A/D 采集，配备 GPS + 北斗双模授时同步（授时精度 30 ns），用于地面高密度电阻率成像、激电（IP）测深与长周期时序监测。
| 实验室电法工作站 定制 |
24 bit A/D 配 1/8~128 增益与 ±10 V 自电补偿，弱极化信号不被噪声和自然电位吃掉。
50/60 Hz 软件可选抑制 ≥120 dB；10 Hz 处衰减仅 -0.6 dB，512 Hz 处 -160 dB，有用频段几乎不失真。
衰减曲线最多 20 个时窗，1~255 次迭代叠加，拿到完整衰减形态而不是几个孤立的点。
配备 ±10V 硬件自电补偿 ，有效规避自然电位干扰，防止微弱有效信号被掩盖；搭载硬件自动增益功能，增益区间 1/8~128，自适应不同强度输入信号。
测量同时记录背景电压时间序列的 100 Hz 全波形，事后能回头追问：这个异常到底是地层，还是干扰。
支持时序数据采集实时监控、数据在线反演自动成图；整机防护等级达 IP66，具备过流、过压、短路、高温、防雷等多重保护，适应严苛野外环境；支持 WiFi、网线双模式数据传输，搭配移动端 APP，操作便捷。
| 参数 | 科研定制型 |
|---|---|
| 最大发射电压 | 1200V |
| 发射电压采样分辨率 | 0.2V |
| 最大发射功率 | 7.2KW |
| 最大发射电流 | 6A |
| 电流测量精度 | 0.001 |
| 电流最高采样分辨率 | 10nA |
| 脉冲波形 | 标准方波 |
| 脉冲宽度 | 0.25s、0.5s、1s、2s、4s、8s、16s、32s、64s |
| 接收通道数 | 1通道 |
| 最大支持电极数 | ＞1000个 |
| 电压测量档位 | ±2.5V |
| 电压测量精度 | 0.2%+0.3μV（±2.5V） |
| 电压最高采样分辨率 | 2nV |
| 自电补偿范围 | ±10V |
| 动态范围 | 140dB |
| 滤波特性 | 10Hz衰减-0.6dB；50/60Hz衰减-110dB；256Hz衰减-120dB；512Hz衰减-160dB |
| 增益范围 | 1/8~128，自动增益 |
| 线性度 | 0.00001 |
| 工频抑制 | 50Hz/60Hz软件可选，≥120dB |
| 采样率 | 50Hz、100Hz、250Hz可选 |
| 输入阻抗 | ≥100MΩ |
| A/D转换位数 | 24bit |
24 bit + 2 nV + 140 dB + 100 MΩ + ±10 V 自电补偿
可复现 >1000 道自动扫描 + 恒流/恒压 + 脚本导入 + 1–255 次迭代
电阻率 + 50% Duty IP（20 时窗）+ 100 Hz 背景波形
电极/阵列/切换/接口可定制 + 32 GB + 时序监测 + DIGspace在线反演出图

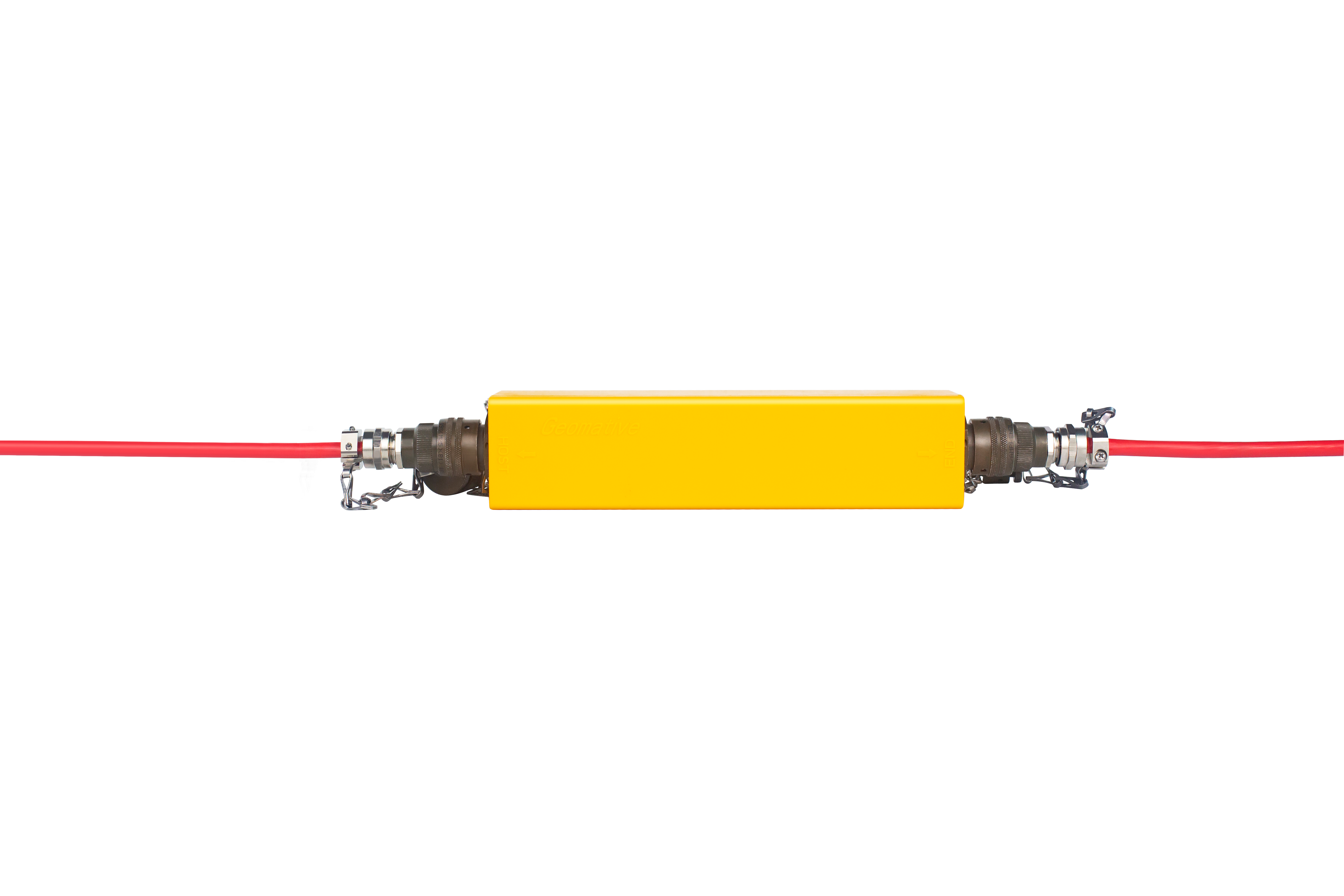

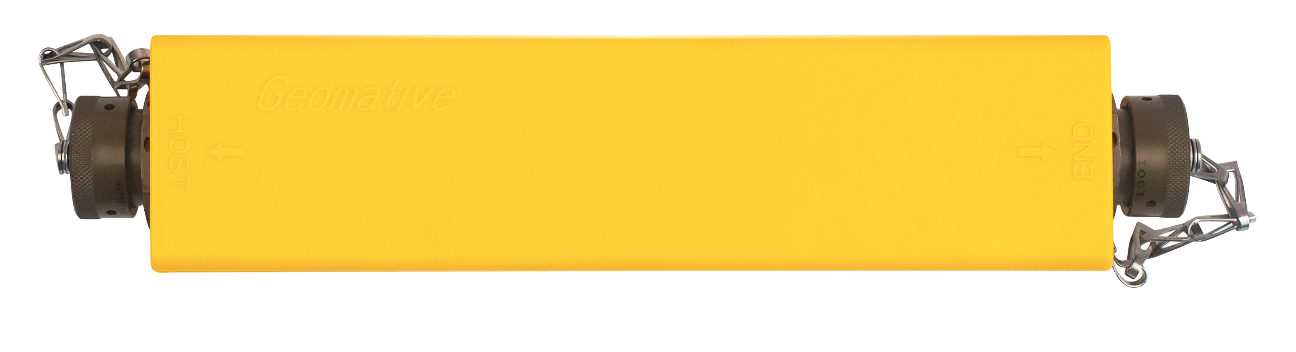

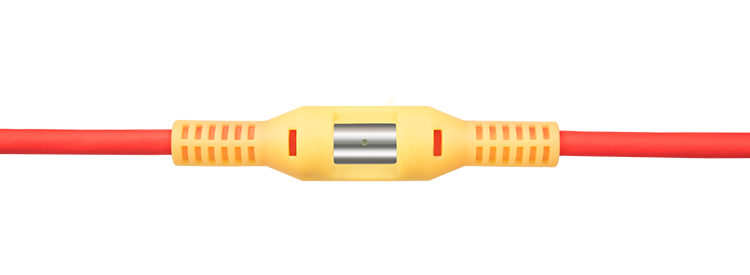

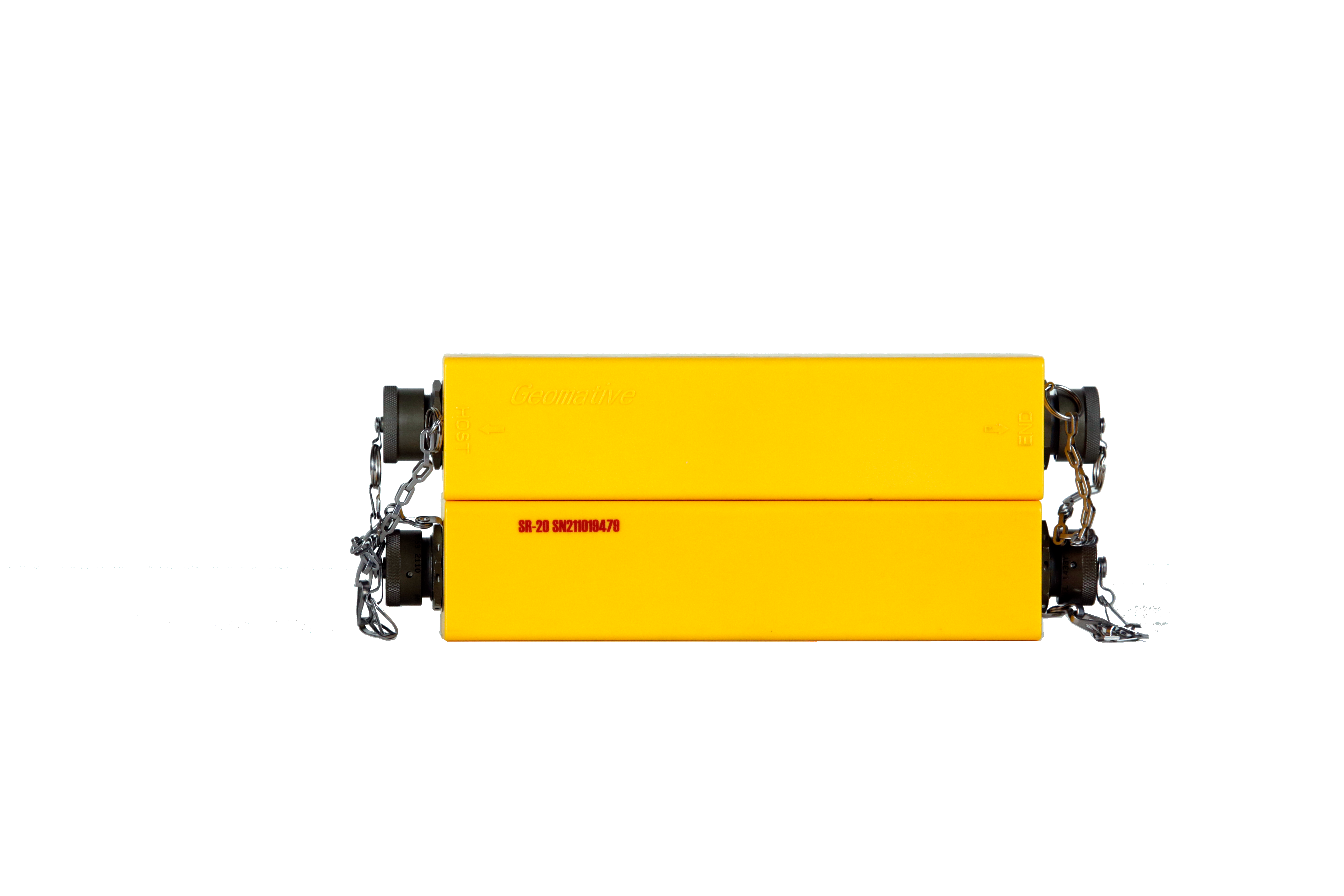

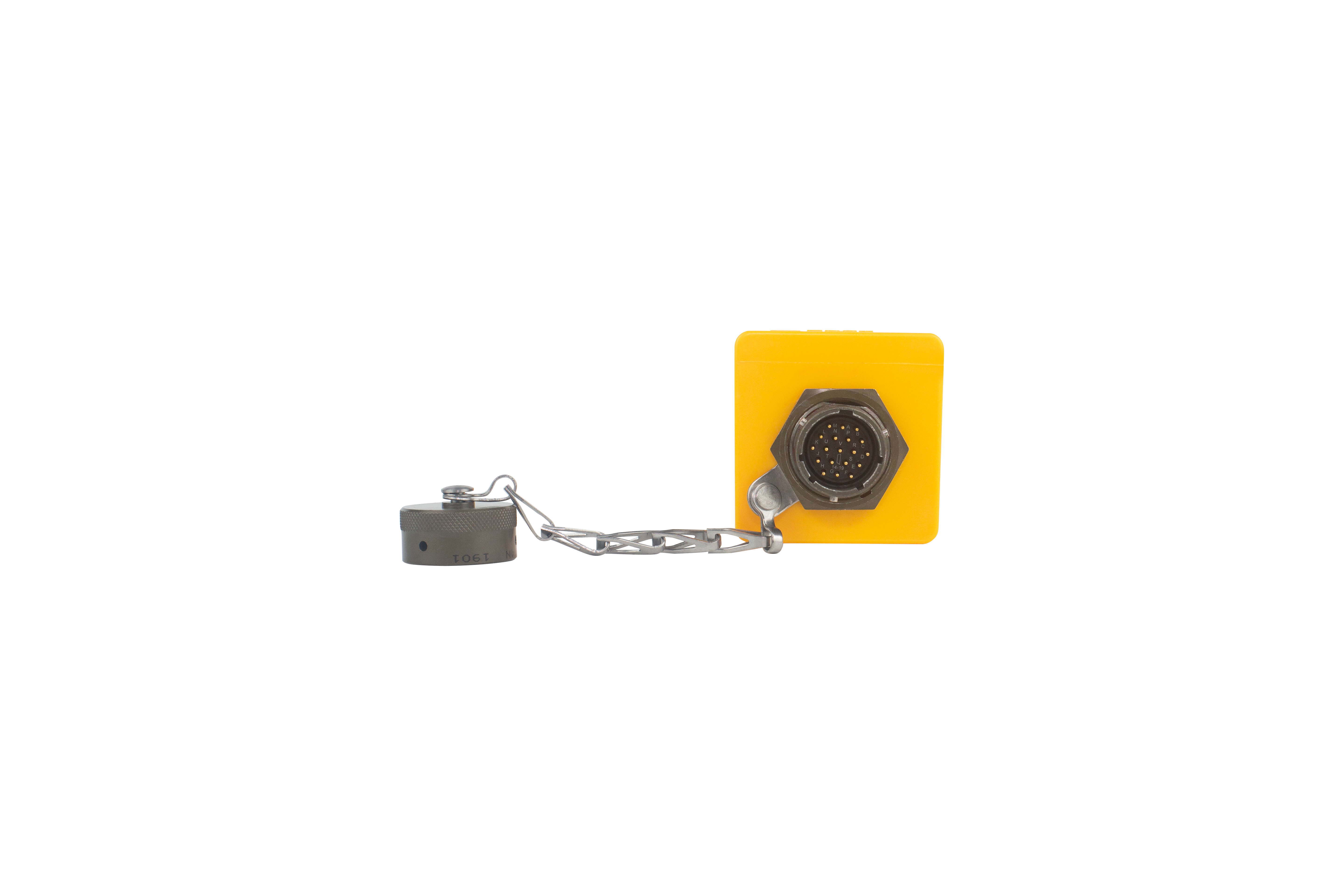

电缆头是高密度电缆与主机的连接单元，用于电极信号的采集与切换。采用PC和ABS材质外壳，坚固耐用；美国安费诺防水插头方便可靠；免维护设计，不需要充电。
- 规格：长215mm、外径50mm
- 防护等级：IP67
| 物料代码 | 型号 | 名称 | 材质 | 重量 | 应用场景 | 采集通道数 |
|---|---|---|---|---|---|---|
| M1.0001 | SR-10 | 智能双向电缆头 | PC+ABS外壳 | 0.4kg | 分布式场景 | 单通道 |
| M1.0006 | SR-60 | 单通道分布式交换箱 | 铝合金外壳 | 5kg | 水陆联合、井地联合 | 单通道 |

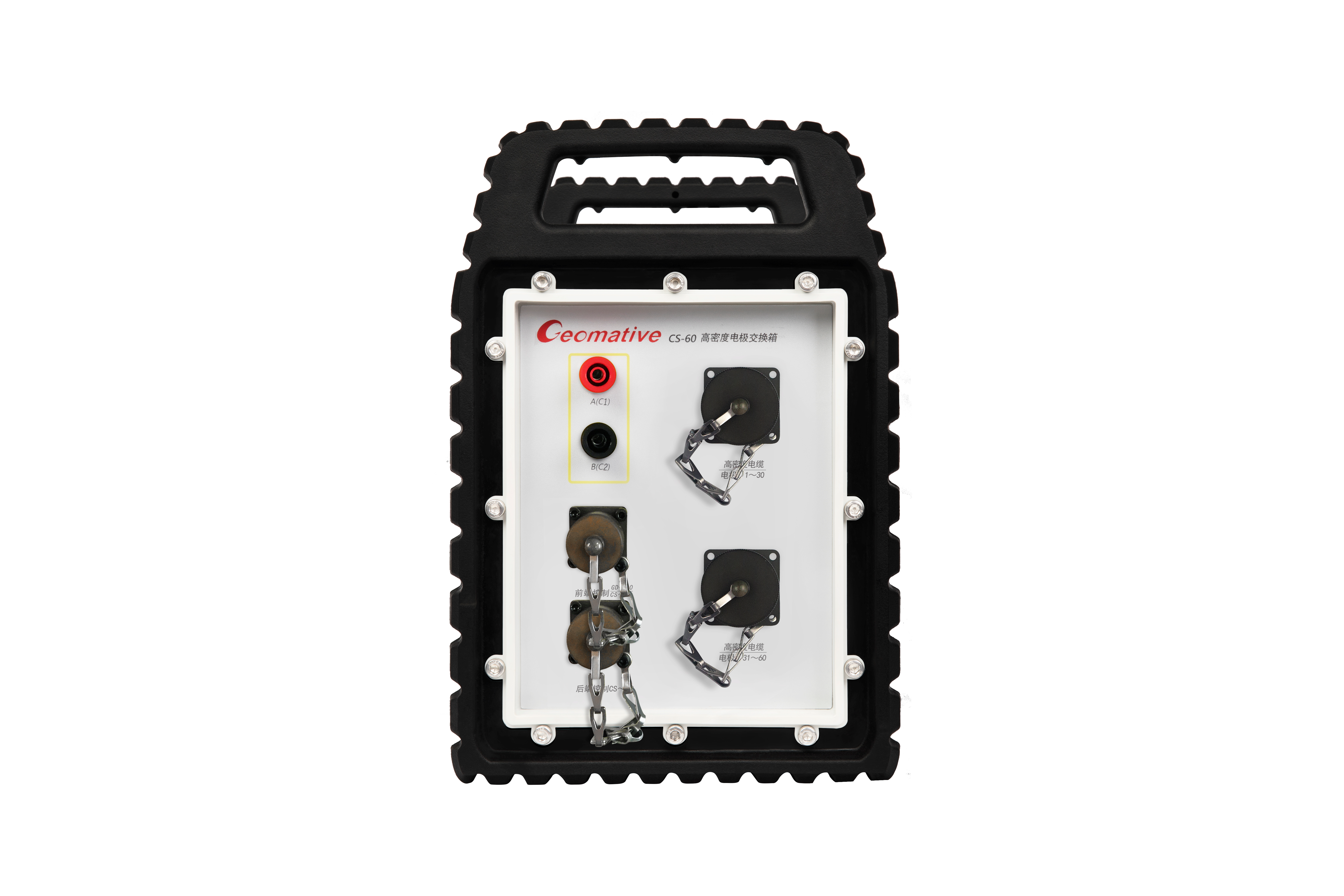

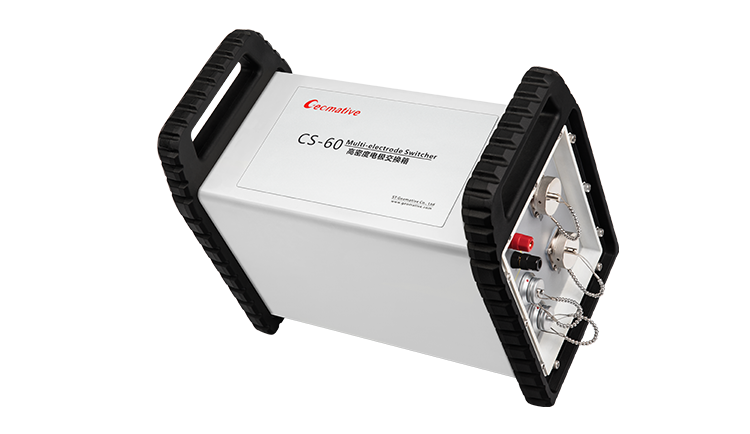

集中式交换箱用于多通道高密度电缆的集中切换管理，可接入高密度电缆，实现大规模阵列的自动测量。
- 规格：201x168x300mm
- 防护等级：IP65
| 物料代码 | 型号 | 名称 | 材质 | 重量 | 应用场景 | 采集通道 |
|---|---|---|---|---|---|---|
| M1.0003 | CS-60 | 集中式交换箱 | 铝合金外壳 | 5kg | 地表、跨孔、实验室 | 单通道 |

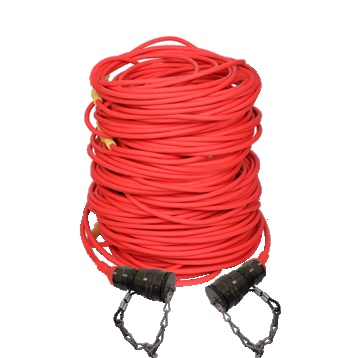

高密度电缆是高密度电法勘探的核心配件，通过多个抽头与电极连接，将地下电场信号传输至电缆头进行采集与切换。铜芯+TPU外护套材质，柔韧抗拉，适合复杂野外环境部署；最大发射电压800V、最大发射电流2A，配套第一代至第三代全系列电法仪使用。整套高密度电缆按结构分为集中式与分布式两大类，集中式按场景细分为陆地、水面、水下/孔内三种；按抽头类型每个二级分类下都分为单抽头与双抽头两类。

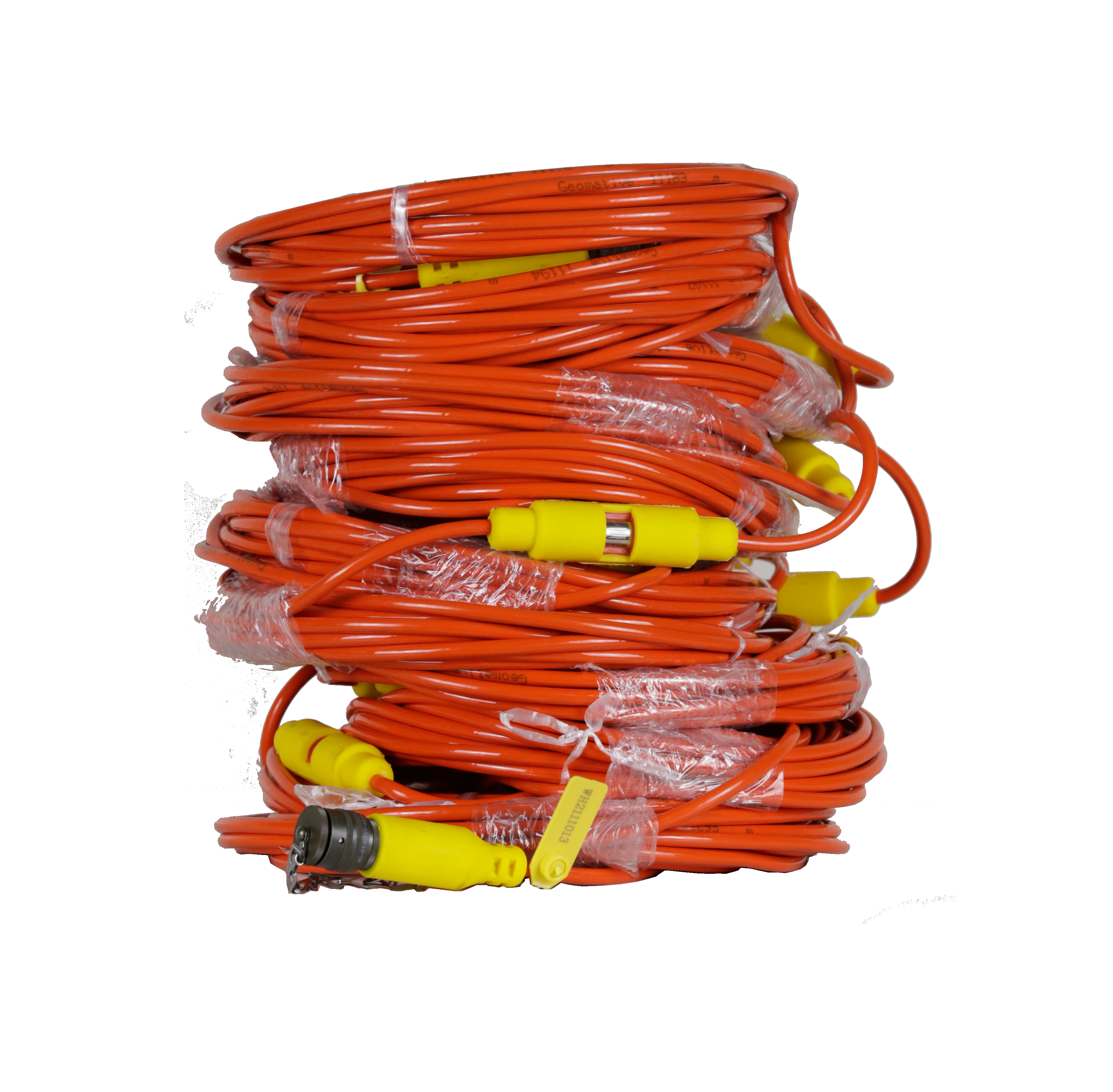

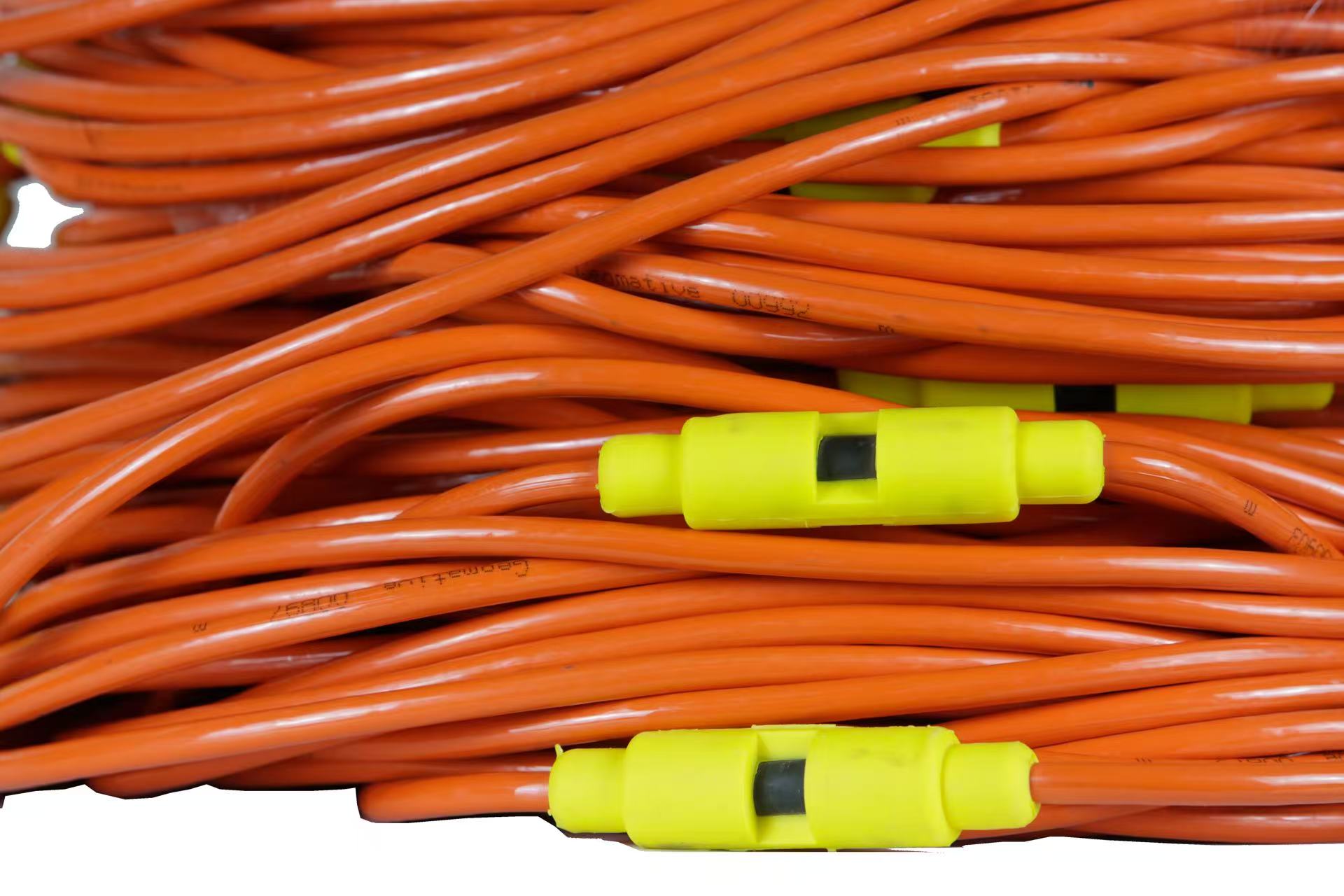

陆地高密度电缆是陆地电法勘探的标配信号传输线缆，通过抽头与电极连接，所有抽头信号通过单根电缆集中传输至主机。铜芯+TPU外护套材质，柔韧抗拉，最大发射电压800V、最大发射电流2.5A；抽头间距覆盖 0.5m~20m，支持 5/10/15/30/60 抽头多种规格，按抽头类型分为单抽头与双抽头两类，适配陆地电法断面与面积测量。单抽头电缆采用单一抽头结构，每根抽头通过独立通道与电极连接，结构简单、维护便捷，是高密度电法勘探的主流配置。
- 规格：10~30 抽头、0.5~20m 间距、最大 800V/2.5A
- 防护等级：IP66
| 物料代码 | 型号 | 名称 | 材质 | 规格 | 长度 | 最大发射电压 | 最大发射电流 | 抽头数量 | 适用场景 | 默认间距 |
|---|---|---|---|---|---|---|---|---|---|---|
| M1.2004 | CB10-2 | 单10抽头2米间距电缆 | 铜芯+TPU外护套 | 单抽头 | 21m | 800V | 2.5A | 10个 | 陆地测量 | 2.1m |
| M1.2006 | CB10-5 | 单10抽头5米间距电缆 | 铜芯+TPU外护套 | 单抽头 | 51m | 800V | 2.5A | 10个 | 陆地测量 | 5.1m |
| M1.2007 | CB10-10 | 单10抽头10米间距电缆 | 铜芯+TPU外护套 | 单抽头 | 102m | 800V | 2.5A | 10个 | 陆地测量 | 10.2m |
| M1.2008 | CB10-15 | 单10抽头15米间距电缆 | 铜芯+TPU外护套 | 单抽头 | 152m | 800V | 2.5A | 10个 | 陆地测量 | 15.2m |
| X | CB10-X(定制） | 特殊定制 | 铜芯+TPU外护套 | 单抽头 | X | 800V | 2.5A | 10个 | 陆地测量 | X |
| M1.2001 | CE5-5 | 双5抽头5米间距电缆 | 铜芯+TPU外护套 | 双抽头 | 25.5m | 800V | 2.5A | 5个 | 陆地测量 | 5.1m |
| M1.2002 | CE5-10 | 双5抽头10米间距电缆 | 铜芯+TPU外护套 | 双抽头 | 51m | 800V | 2.5A | 5个 | 陆地测量 | 10.2m |
| X | CE5-X | 特殊定制 | 铜芯+TPU外护套 | 双抽头 | X | 800V | 2.5A | 5个 | 陆地测量 | X |
| M1.2014 | CB30-5 | 单30抽头5米间距电缆 | 铜芯+TPU外护套 | 单抽头 | 151m | 800V | 2.5A | 30个 | 陆地测量 | 5.1m |
| M1.2010 | CB15-5 | 单15抽头5米间距电缆 | 铜芯+TPU外护套 | 单抽头 | 76.5m | 800V | 2.5A | 15个 | 陆地测量 | 5.1m |
| M1.2011 | CB15-10 | 单15抽头10米间距电缆 | 铜芯+TPU外护套 | 单抽头 | 153m | 800V | 2.5A | — | — | — |

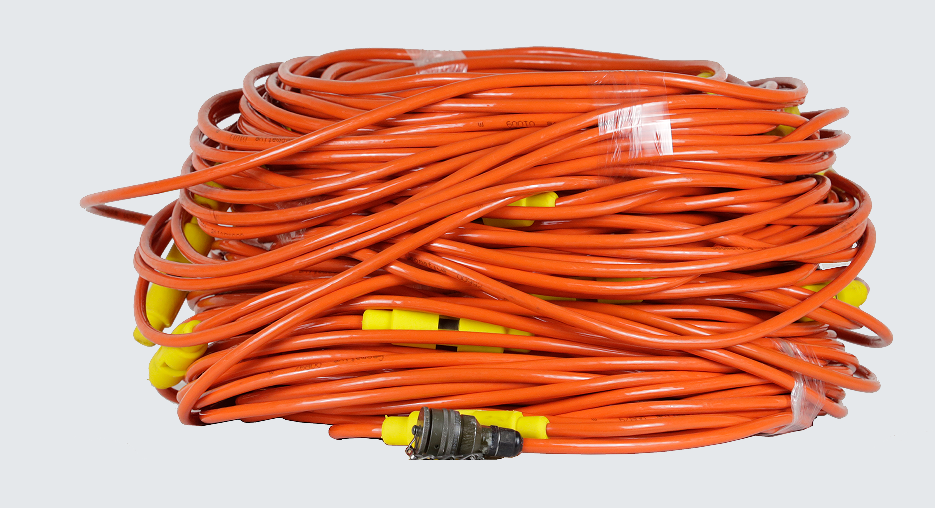

水上、井中高密度电缆是淡水与海上电法勘探的专用信号传输线缆，采用单抽头结构与防水抗拉设计，支持淡水和海上两类作业环境。铜芯+TPU外护套+铍青铜镀镍抽头，防水抗拉，最大发射电压800V、最大发射电流2.5A；30/60 抽头多种规格，5m/10m 间距可选，适配水域电法断面与面积测量。单抽头电缆采用单一抽头结构，每根抽头通过独立通道与电极连接，结构简单、维护便捷，是高密度电法勘探的主流配置。
- 规格：30/60 抽头、5m/10m 间距、最大 800V/2.5A
- 防护等级：IP68
| 物料代码 | 型号 | 名称 | 材质 | 插头 | 长度 | 最大发射电压 | 最大发射电流 | 抽头数量 | 适用场景 | 抗拉 | 默认间距 | 抽头材质 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M1.2016 | CF30-5 | 单30抽头5米间距淡水电缆 | 铜芯+TPU外护套 | 单抽头 | 160m | 800V | 2.5A | 30个 | 淡水测量 | 120kg | 5m | 铍青铜镀镍 |
| M1.2017 | CF30-5B | 单30抽头5米间距淡水电缆 | 铜芯+TPU外护套 | 单抽头 | 320m | 800V | 2.5A | 30个 | 淡水测量 | 120kg | 5m | 铍青铜镀镍 |
| M1.2018 | CF60-5 | 单60抽头5米间距淡水电缆 | 铜芯+TPU外护套 | 单抽头 | 320m | 800V | 2.5A | 60个 | 淡水测量 | 120kg | 5m | 铍青铜镀镍 |
| M1.2019 | CD30-5 | 单30抽头5米间距井中电缆 | 铜芯+TPU外护套 | 单抽头 | 160m | 800V | 2.5A | 30个 | 井中测量 | 120kg | 5m | 铍青铜镀镍 |
| M1.2020 | CD30-5B | 单30抽头5米间距井中电缆 | 铜芯+TPU外护套 | 单抽头 | 320m | 800V | 2.5A | 30个 | 井中测量 | 120kg | 5m | 铍青铜镀镍 |
| M1.2021 | CD60-5 | 单60抽头5米间距井中电缆 | 铜芯+TPU外护套 | 单抽头 | 320m | 800V | 2.5A | 60个 | 井中测量 | 120kg | 5m | 铍青铜镀镍 |
| M1.2022 | CM30-5 | 单30抽头5米间距海上电缆 | 铜芯+TPU外护套 | 单抽头 | 160m | 800V | 2.5A | 30个 | 海上测量 | 500kg | 5m | 钛镀钽 |
| M1.2023 | CM30-5B | 单30抽头5米间距海上电缆 | 铜芯+TPU外护套 | 单抽头 | 320m | 800V | 2.5A | 30个 | 海上测量 | 500kg | 5m | 钛镀钽 |
| M1.2024 | CM60-5 | 单60抽头5米间距海上电缆 | 铜芯+TPU外护套 | 单抽头 | 320m | 800V | 2.5A | 60个 | 海上测量 | 500kg | 5m | 钛镀钽 |
| X | 特殊定制 | 定制测线 | 铜芯+TPU外护套 | 单抽头 | X | 800V | 2.5A | — | — | — | — | — |
普通电缆是高密度电法与电法勘探配套的连接与发射线缆，无抽头结构，主要用于设备间信号直连、AB电极远程发射及在线监测等场景。铜芯+TPU外护套材质，柔韧抗拉，最大发射电压800V、最大发射电流2A，配套第一代至第三代全系列电法仪使用。普通电缆按用途细分为 AB 电线、HDPE 一维线（在线监测）、一维线、直通线四类。
HDPE一维线是长期在线电法监测场景的专用信号线缆，采用 HDPE 高密度聚乙烯外护套，耐候抗老化，适合野外长期固定布设。铜芯+TPU外护套，最大发射电压1500V、最大发射电流16A；长度 250m/500m/1000m 可选，适配长期在线监测与时序电法观测。
- 规格：250m/500m/1000m、最大1500V/16A
- 防护等级：IP66
| 物料代码 | 型号 | 名称 | 规格 | 长度 | 最大发射电压 | 最大发射电流 | 适用场景 |
|---|---|---|---|---|---|---|---|
| M1.3010 | HDPE-1000 | HDPE-1000一维线 | 0.15*51 直径2.2mm | 1000m | 1500V | 16A | 一维 |
| M1.3011 | HDPE-500 | HDPE-500一维线 | 0.15*51 直径2.2mm | 500m | 1500V | 16A | 一维 |
| M1.3012 | HDPE-250 | HDPE-250一维线 | 0.15*51 直径2.2mm | 250m | 1500V | 16A | 一维 |

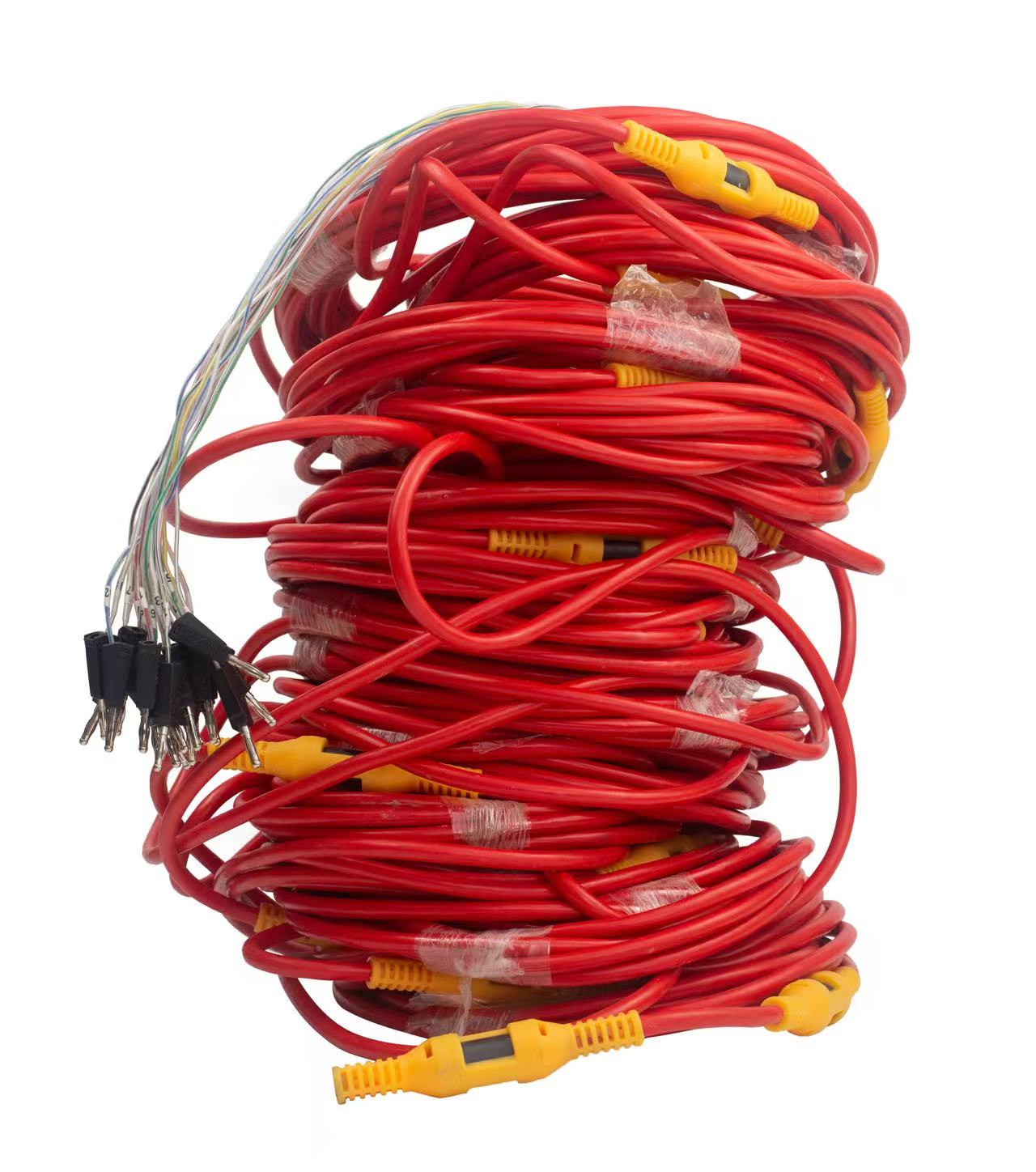

直通线是高密度电法系统中用于设备间信号直连的连接线缆，无抽头结构，提供14/19/30 芯多种规格，适配各种特殊场景。铜芯+TPU外护套；2 米标准长度至 700 米长距离传输可选，结构清晰、接线便捷。
- 规格：3~32 芯、2m~700m
- 防护等级：IP66
| 物料代码 | 型号 | 名称 | 适用 | 长度 | 适用场景 |
|---|---|---|---|---|---|
| M1.3001 | ZTX-14 | 14芯直通线 | 设备或电缆直通连接 | 可定制 | 水陆联合、特殊场景 |
| M1.3002 | ZTX-19 | 19芯直通线 | 设备或电缆直通连接 | 可定制 | 水陆联合、特殊场景 |
| M1.3003 | ZTX-30 | 30芯直通线 | 设备或电缆直通连接 | 可定制 | 水陆联合、特殊场景 |
最高250‘C高温
耐油性腐蚀

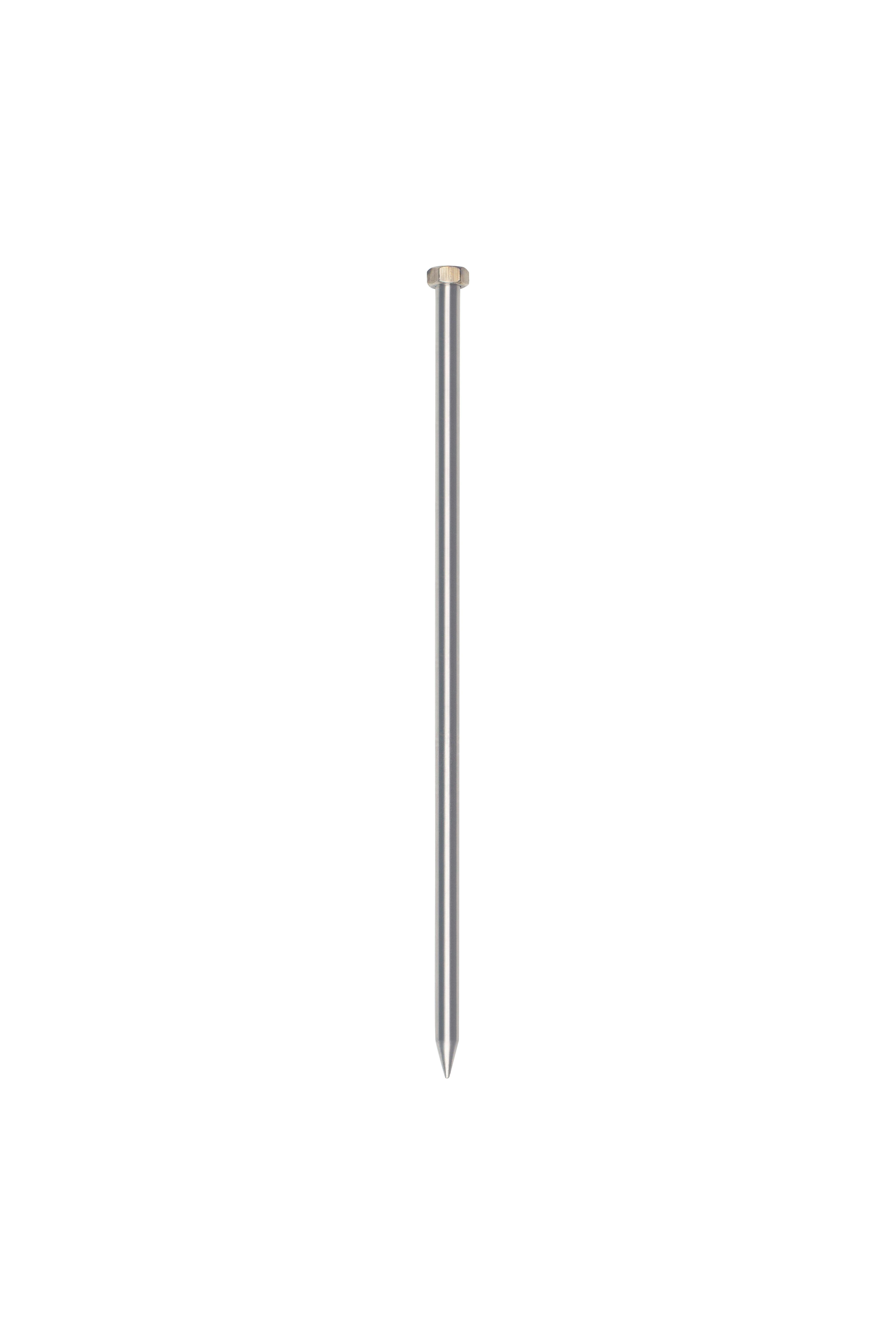

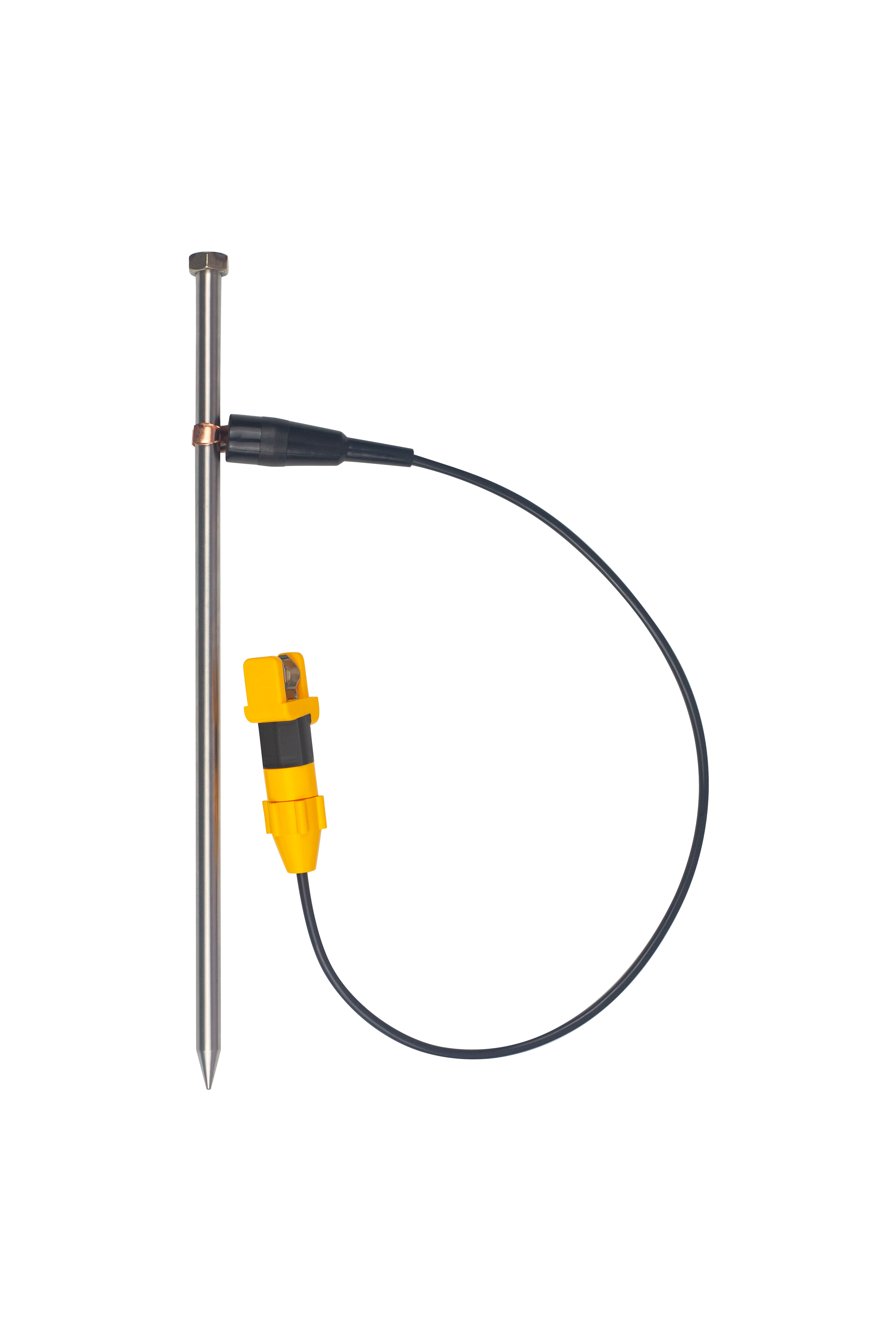

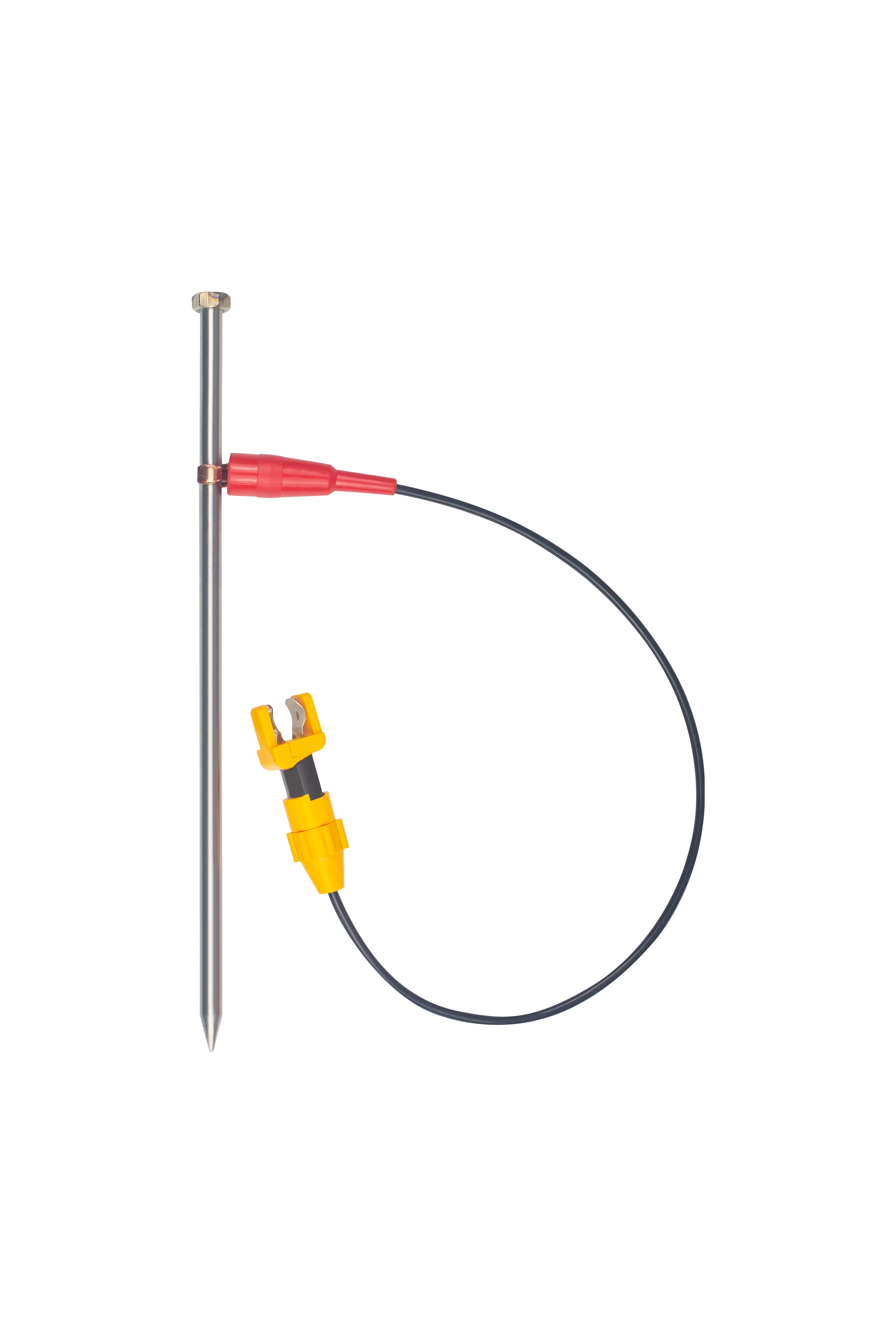

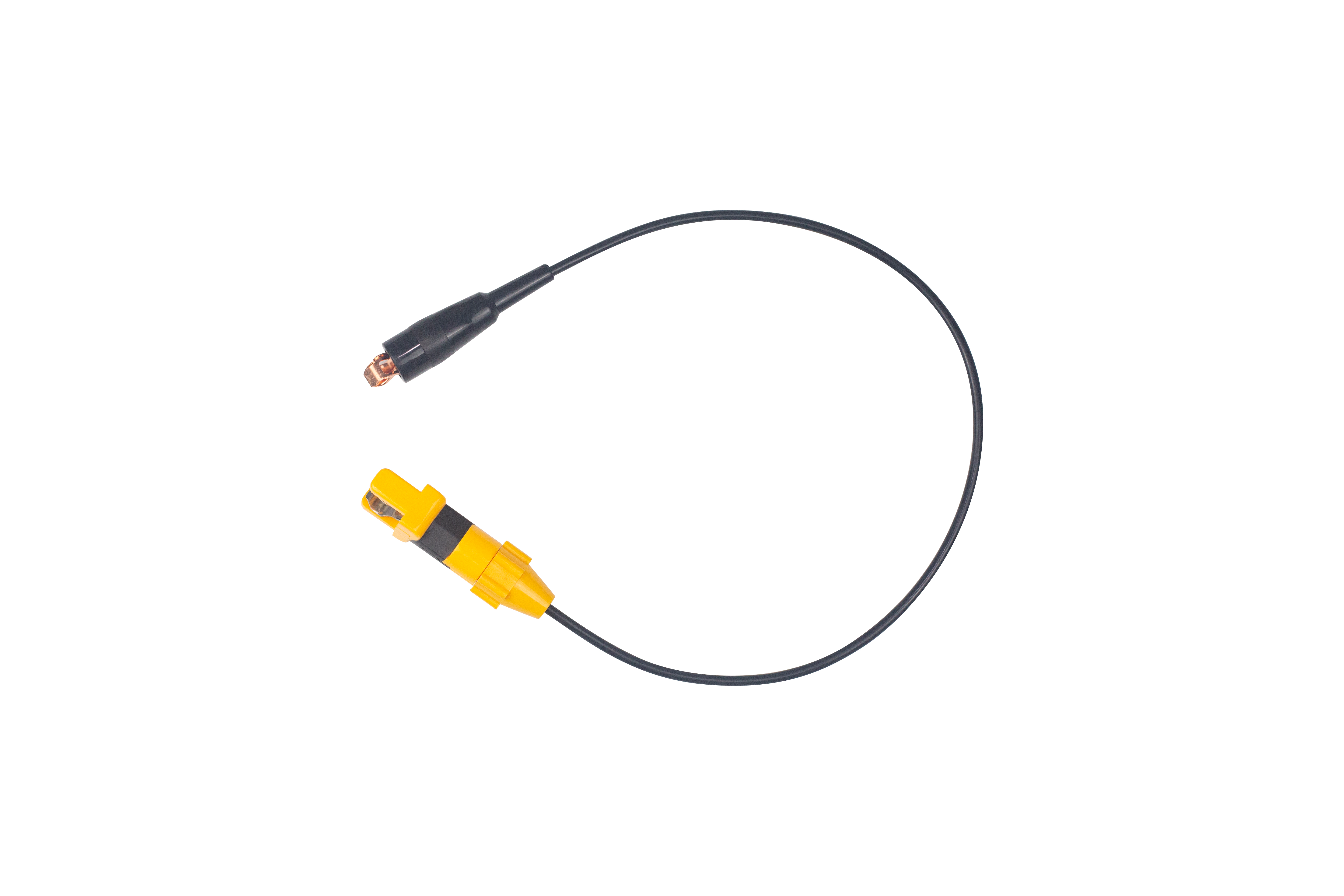

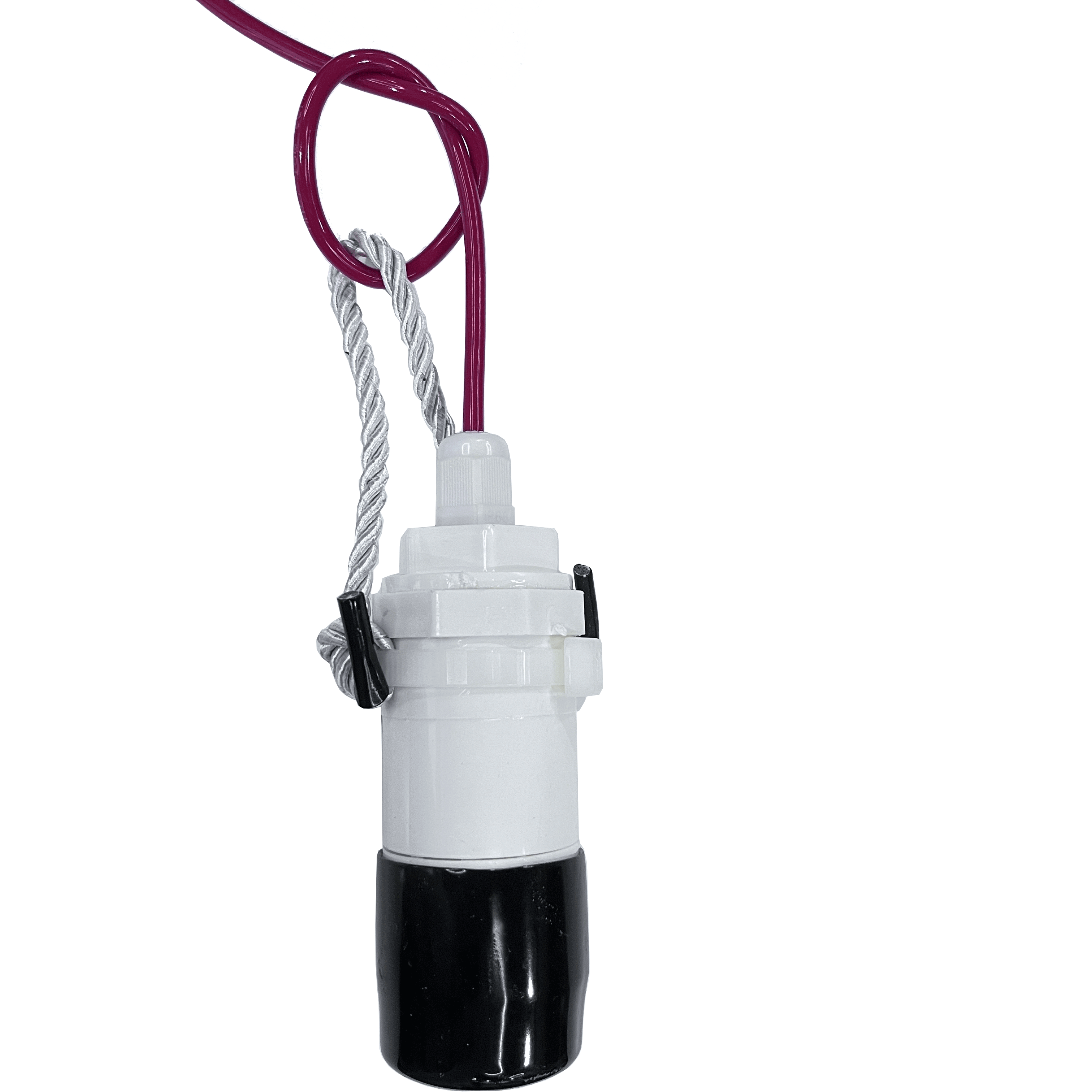

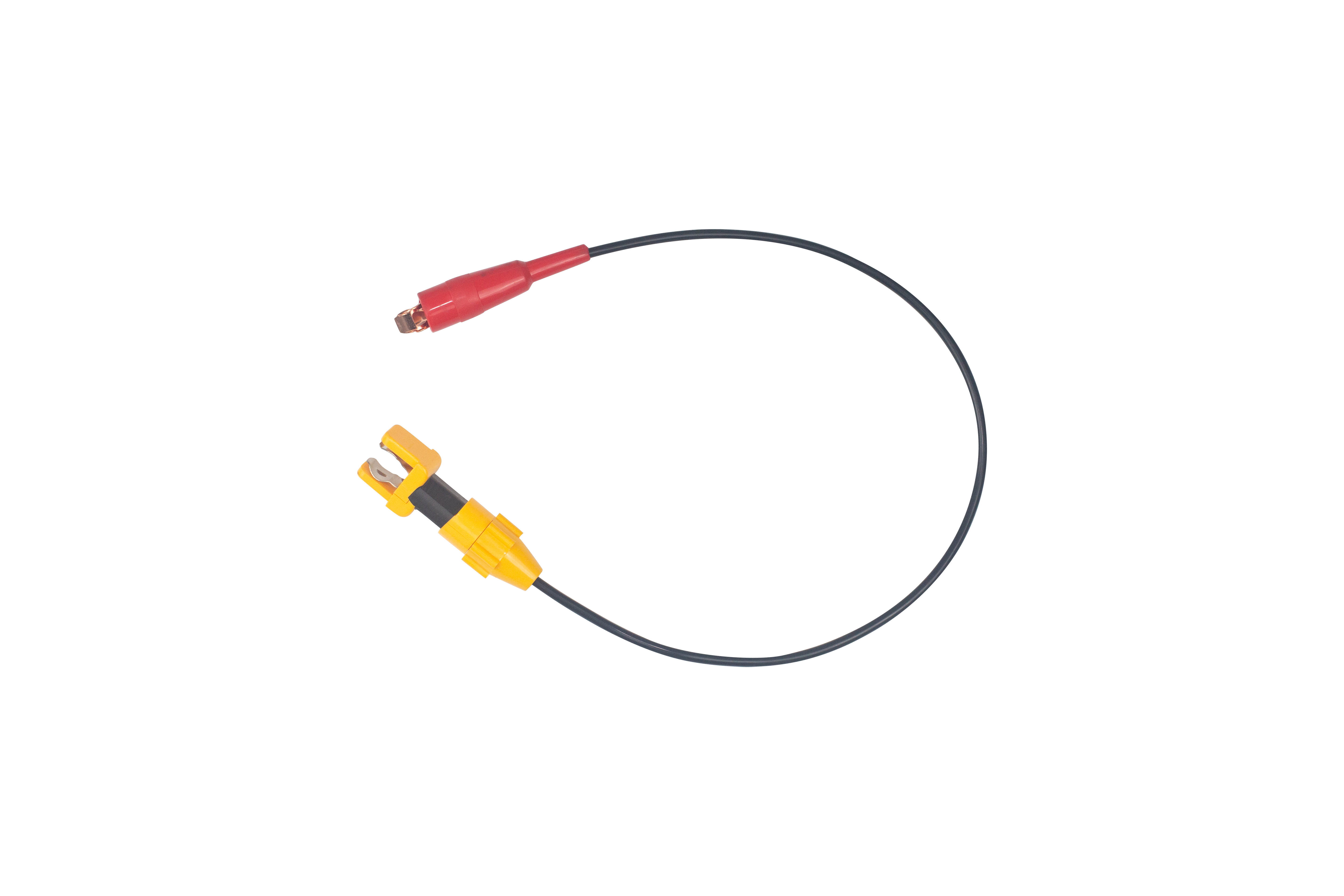

传统电极是高密度电法勘探的发射极配件，通过抽头与电缆连接，将电流注入地下建立人工电场。316L 不锈钢外壳坚固耐腐蚀，适应侵蚀性土壤与浅水环境；探针锐利刺入土层后接触阻抗低、不易氧化变形；免维护设计，长时间野外作业稳定可靠。
- 规格：长 52cm、外径 38mm
- 芯数：2 芯
- 防护等级：IP68（陆地/浅水/侵蚀性土壤）
| 物料代码 | 型号 | 名称 | 材质 | 规格 | 适用场景 |
|---|---|---|---|---|---|
| M4.3002 | SE-40 | 不锈钢电极 | 不锈钢 | 12*400MM | 电阻率-（发射、接收） |
| M4.3005 | CE-40 | 纯铜电极 | 黄铜 | 5*300MM | 电阻率-（发射、接收） |
| M4.3006 | PE-1 | 平板电极 | 不锈钢 | 100*100*5MM | 水泥硬化路面 |
| M4.3013 | GE-40 | 镀锌铁电极 | 镀锌铁 | 12*400MM | 长期监测填埋类型 |
| M4.3009 | GE-1 | 石墨电极 | 石墨 | 150*15MM | 长期监测填埋类型 |
| M4.3011 | SE-1 | 圆盘电极 | 不锈钢 | 100*10MM | 长期监测填埋类型 |
| M4.3001 | NP-1 | 不极化电极 | 氯化铅 | 75*100MM | 激电接收 |

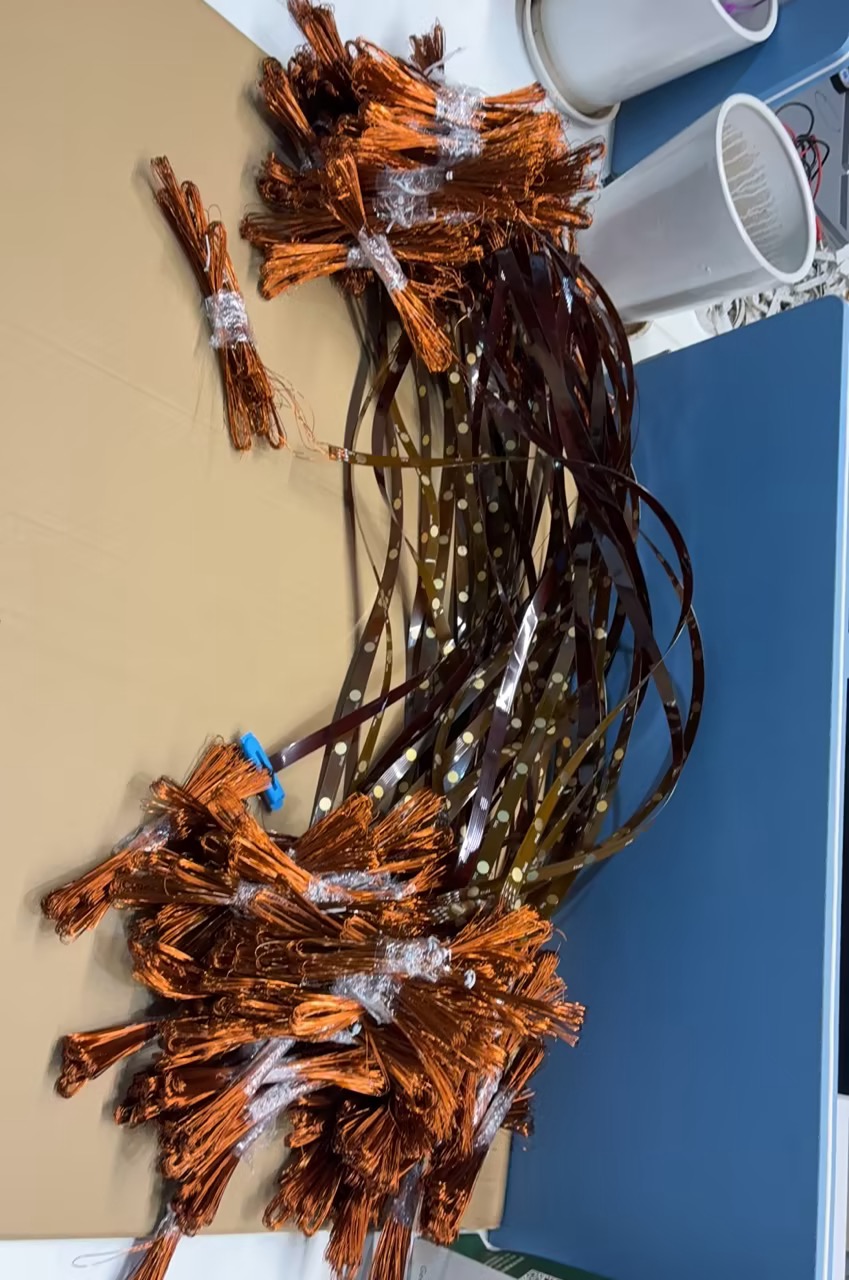

柔性电极是复杂曲面与管道内壁场景下的贴附式电极配件，通过焊接引线与电缆连接，将不规则表面电场信号传输至采集系统。导电硅胶 + 铜网结构可自由弯曲贴合各种形状；4 芯冗余设计提升信号采集稳定性；IP67 防护适应潮湿与浅水环境；免维护设计，长时间野外作业稳定可靠。
- 规格：长 30cm、宽 5cm
- 芯数：4 芯
- 防护等级：IP67（复杂曲面/管道内壁）
| 物料代码 | 型号 | 名称 | 规格 | 适用场景 |
|---|---|---|---|---|
| M4.3019 | FPC-1 | FPC柔性贴片电极 | 定制 | 科研实验 |
| M4.3020 | SIP-1 | SIP柔性贴片电极 | 定制 | 科研实验 |

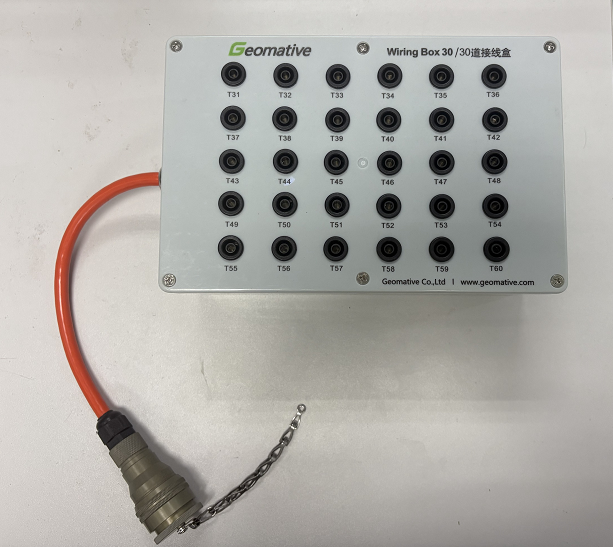

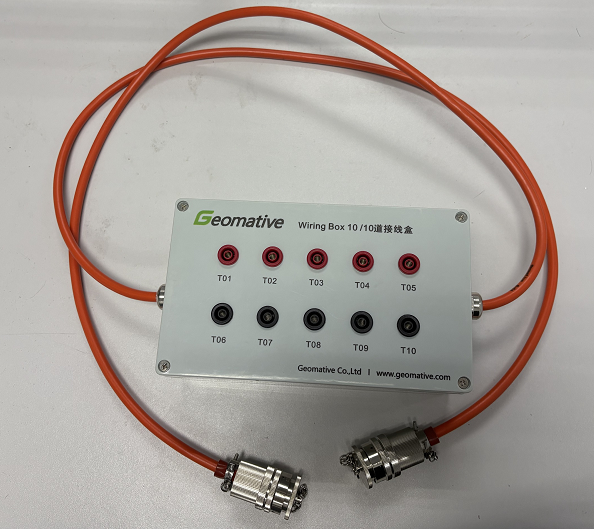

接线盒是高密度电法系统中用于多通道电极集中接入与信号转接的核心单元，支持10通道/30通道电极接入，实现主机与电缆之间的信号分配与转接。ABS工程塑料外壳搭配金属端子，防护等级IP65；配套F型防水盒提供IP67级额外防护，适应野外恶劣环境。接线盒支持第一代至第三代GD-10/GD-20全系列电法仪，结构清晰、接线便捷、防护可靠。
- 规格：10通道/30通道、201×168×300mm
- 防护等级：IP65（接线盒)
| 物料代码 | 型号 | 名称 | 材质 | 规格(长×宽×高) | 防护等级 | 额定电压 | 额定电流 | 适用场景 | 连接方式 | 适用设备 |
|---|---|---|---|---|---|---|---|---|---|---|
| M1.1005 | WB-10 | 10通道接线盒 | ABS工程塑料+金属端子 | 201×168×300mm | IP65 | 250V | 3A | 10电极接入转接 | 航空插头+接线端子 | 全版本通用 |
| M1.1006 | WB-30 | 30通道接线盒 | ABS工程塑料+金属端子 | 230×150×85mm | IP65 | 250V | 3A | 30电极接入转接 | 航空插头+接线端子 | 全版本通用 |
转换盒是高密度电法系统中用于多通道信号分配与转换的连接单元，支持10通道/30通道信号分配，实现主机与电缆之间的通道扩展。ABS工程塑料外壳搭配金属端子，防护等级IP65；航空插头+接线端子设计，接线便捷，结构清晰、接线便捷、防护可靠。
- 规格：10通道/30通道
- 防护等级：IP65
| 物料代码 | 型号 | 名称 | 类别 | 材质 | 规格(长×宽×高) | 通道数/芯数 | 防护等级 | 额定电压 | 额定电流 | 适用场景 | 连接方式 | 适用设备 | 使用寿命 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M1.1003 | GD20-TXH-5 | 5通道转换盒 | 转换盒 | ABS工程塑料+金属端子 | 可定制 | 5通道 | IP65 | 250V | 3A | 5通道信号分配 | 航空插头+接线端子 | 第二代GD-20 | ≥5年 |
| M1.1004 | GD20-TXH-12 | 12通道转换盒 | 转换盒 | ABS工程塑料+金属端子 | 可定制 | 12通道 | IP65 | 250V | 3A | 12通道信号分配 | 航空插头+接线端子 | 第二代GD-20 | ≥5年 |

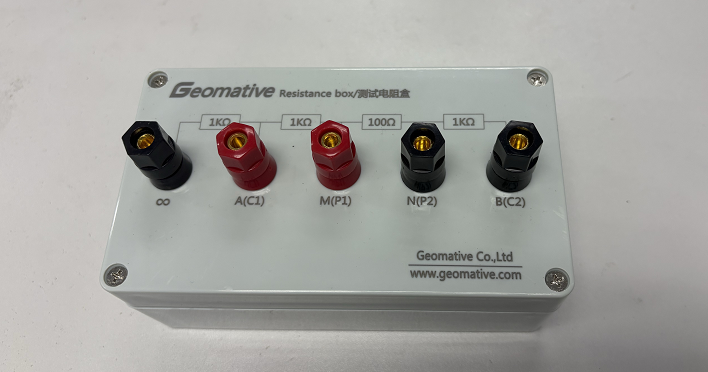

电阻盒是高密度电法系统中用于电极接地电阻补偿的辅助单元，通过精密电阻网络实现电极接地电阻的补偿与匹配，提升信号采集质量。金属外壳+精密电阻网络结构，4通道设计，防护等级IP65；配套F型防水盒提供IP67级防护。电阻盒支持全版本电法仪通用，结构清晰、接线便捷、防护可靠。
- 规格：4通道、158×90×60mm
- 防护等级：IP65
| 物料代码 | 型号 | 名称 | 材质 | 规格(长×宽×高) | 防护等级 | 适用场景 | 连接方式 | 适用设备 |
|---|---|---|---|---|---|---|---|---|
| M1.1007 | RB-4 | 电阻盒子 | 金属外壳+精密电阻网络 | 158×90×60mm | IP65 | 电极接地电阻补偿 | 接线端子 | 全版本通用 |

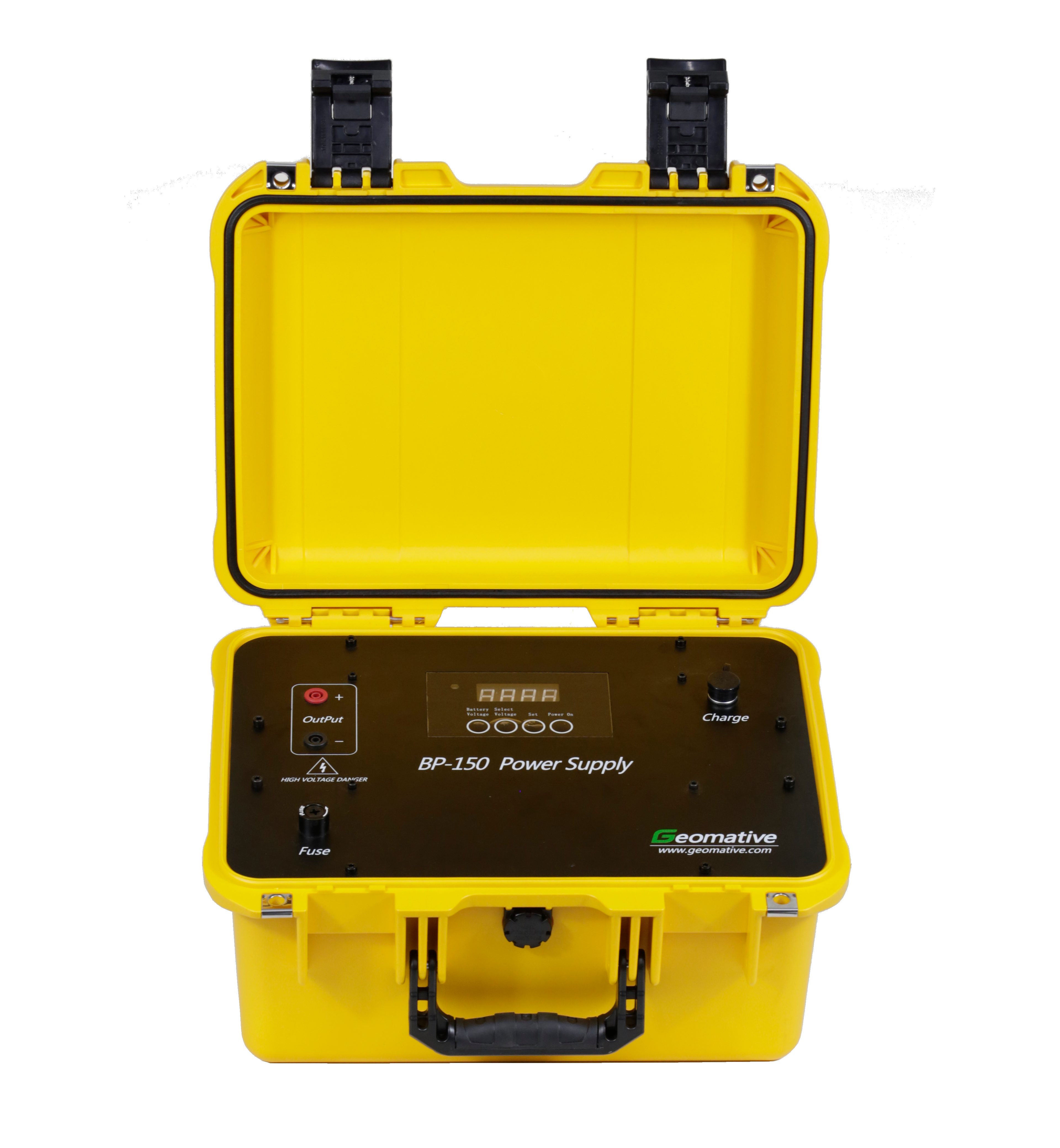

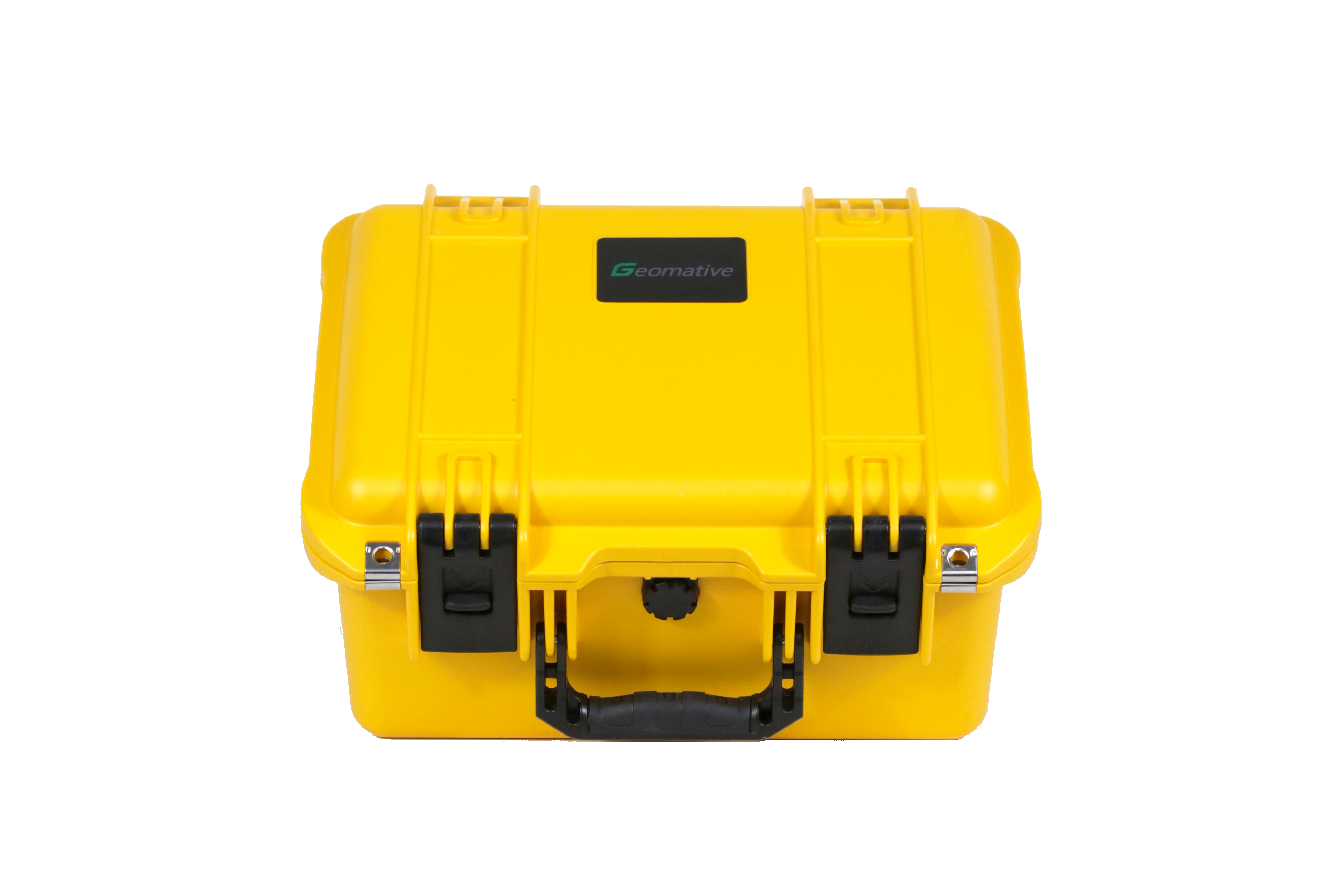

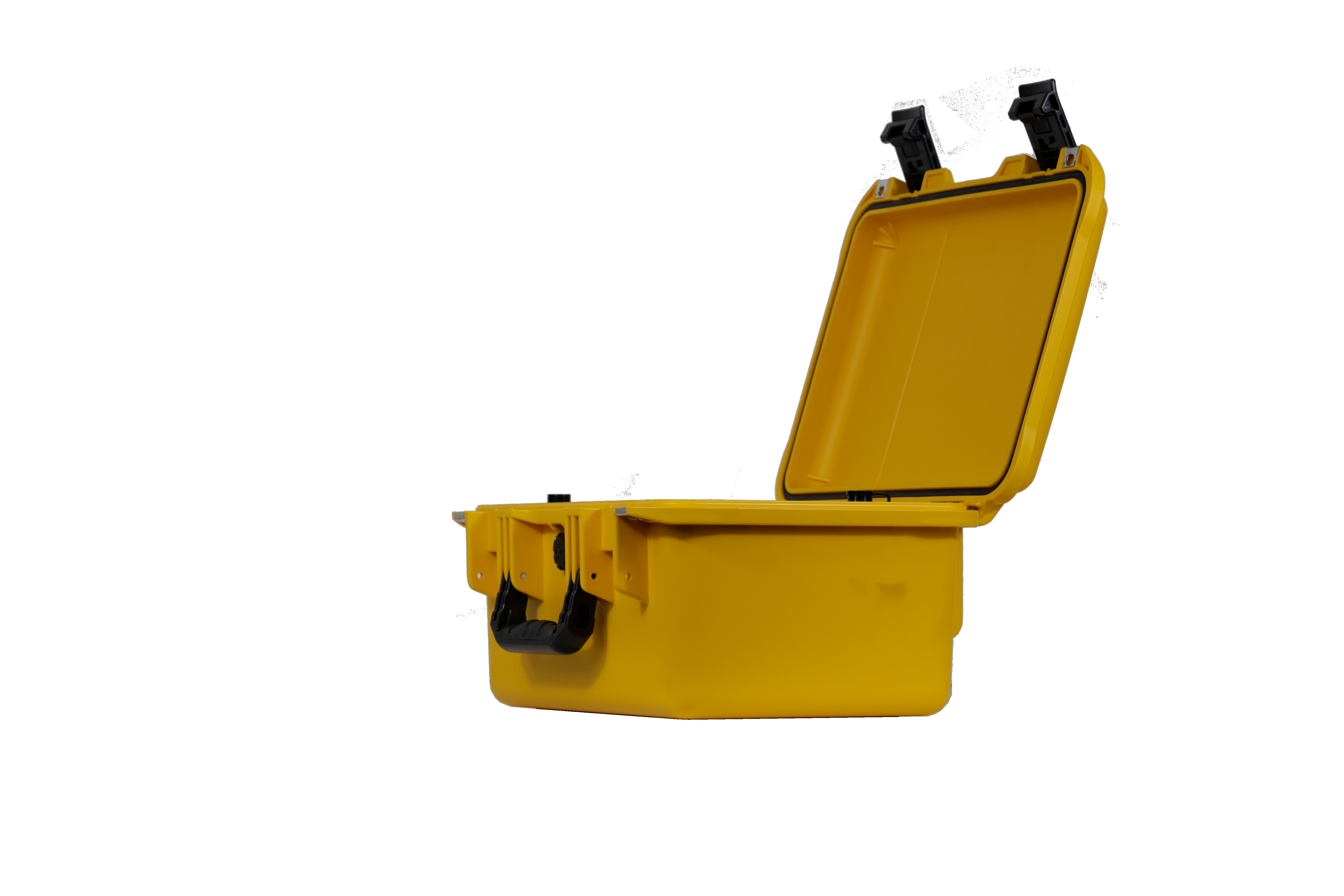

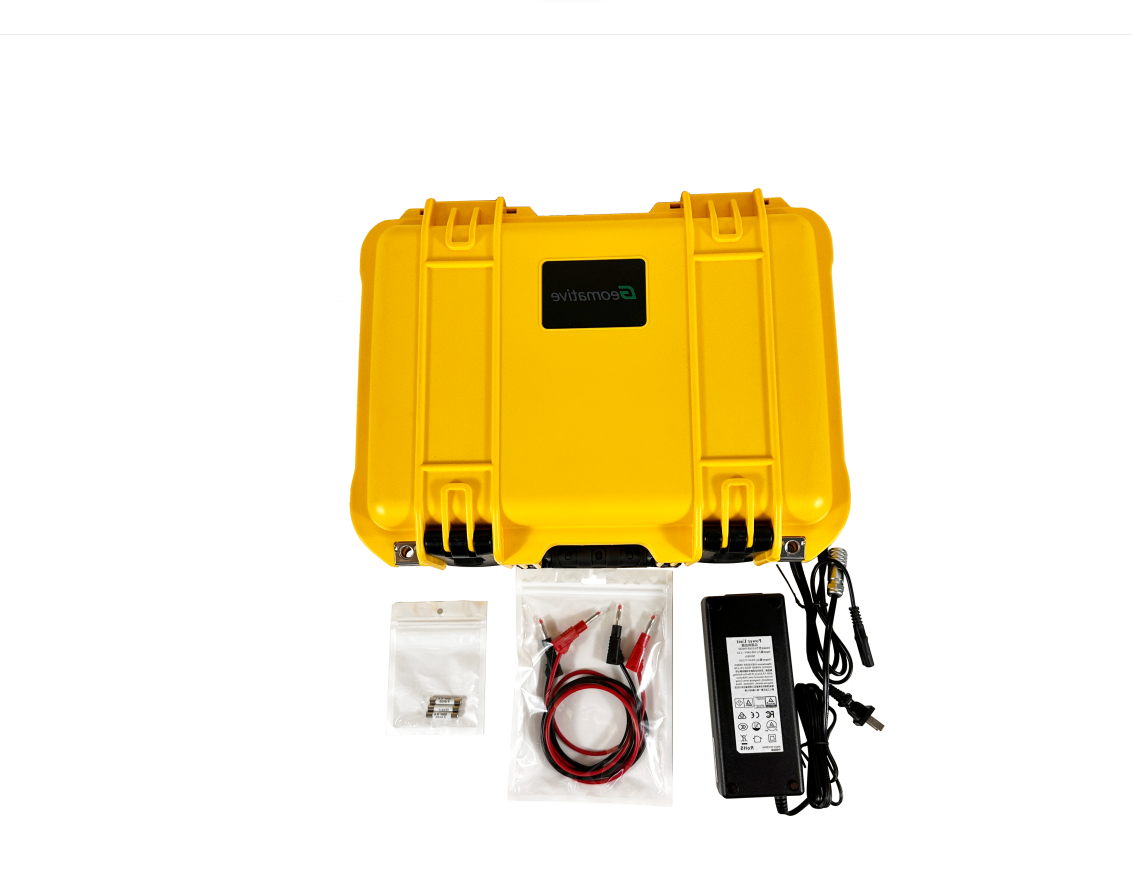

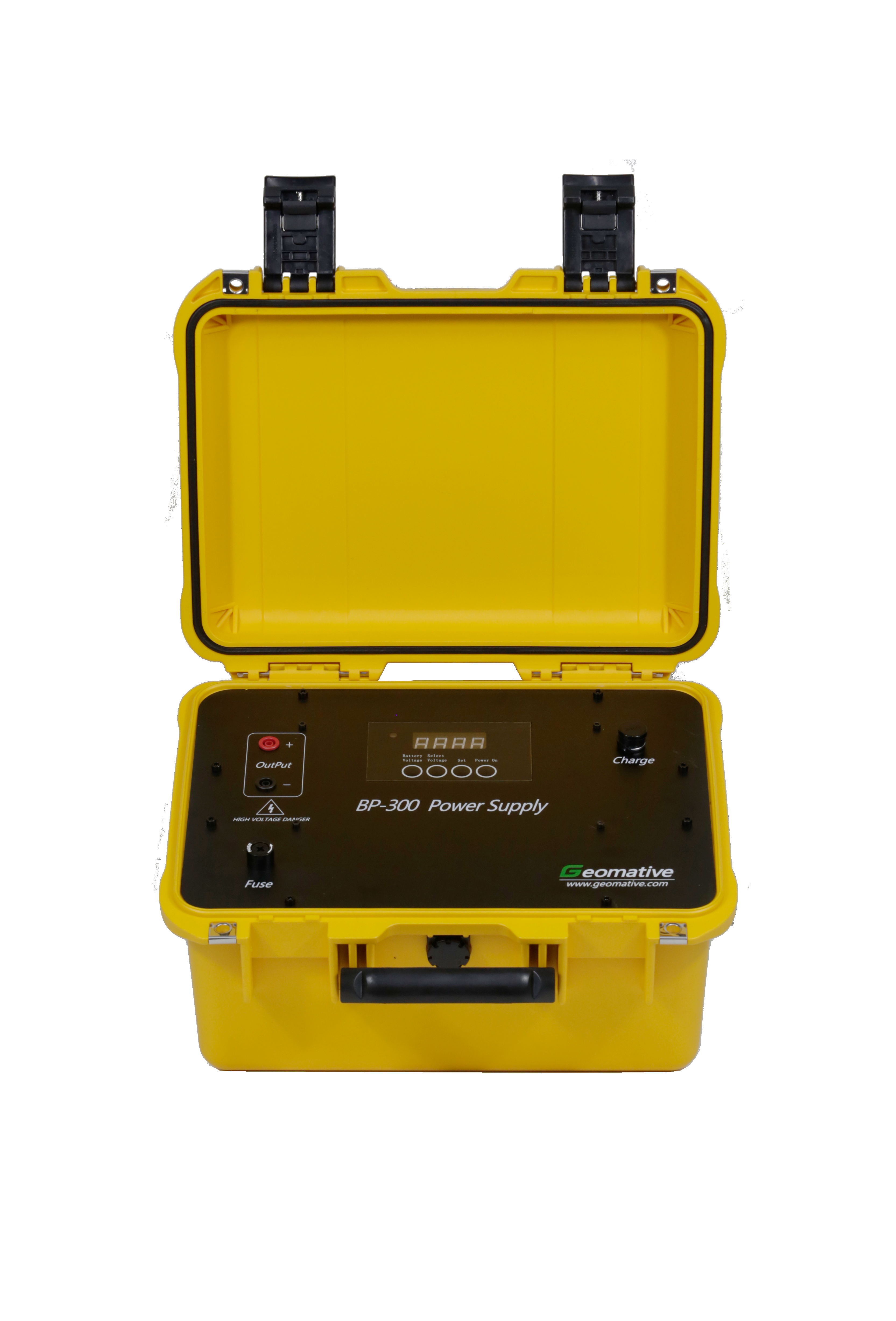

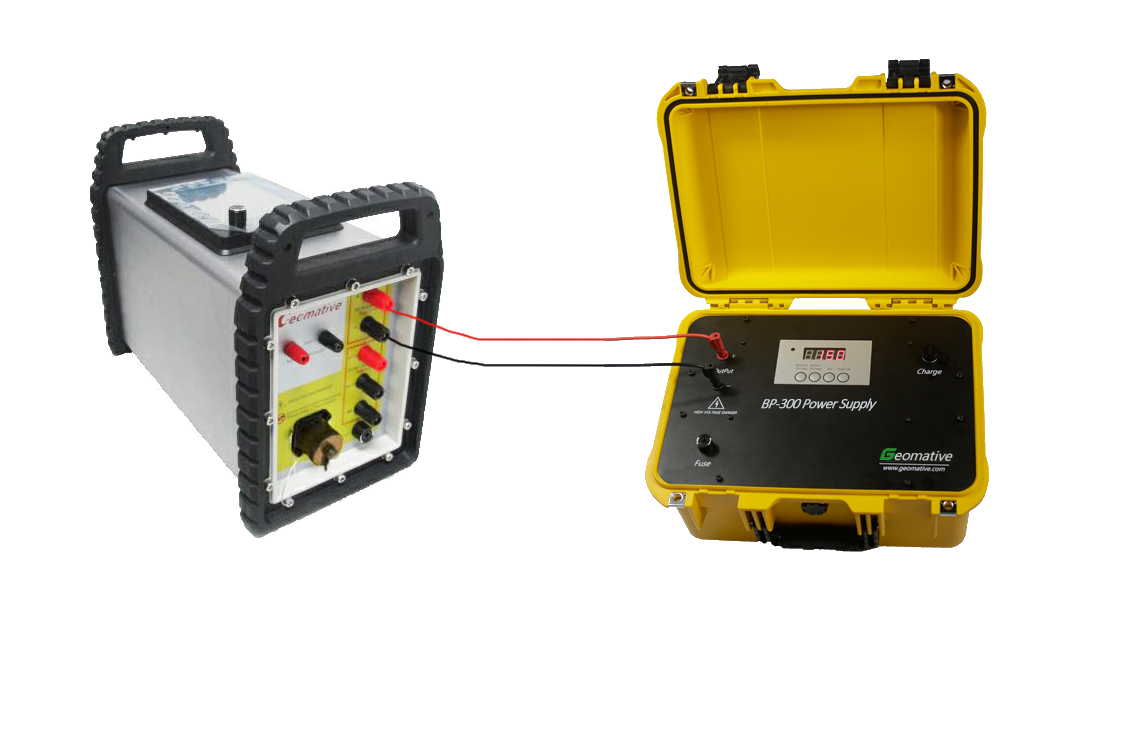

Battery（锂电池）是高密度电法、激电与在线监测系统配套的便携可充电源，内置大容量锂电池，支持 150V/300V 直流输出。110V~240V 交流充电，GE 塑料外壳封装，防护等级 IP67；BP-150 输出 150V/3A，BP-300 输出 300V/3A，重量仅 7.5~8kg，便携易用，适合野外短期与中期勘探作业。
- 规格：150V/300V、3A 输出、GE 塑料外壳
- 防护等级：IP67
| 物料代码 | 型号 | 名称 | 最大输出电压 | 最大输出电流 | 充电电压 | 输出模式 | 工作温度 | 储存温度 | 重量 | 规格尺寸 | 外壳材料 | 保险丝规格 | 类别 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M0.5001 | BP-150 | 150V直流升压电源 | 150V | 3A | 110V~240V 交流 | 直流输出 | -10 ℃/+50℃ | -20℃/+60℃ | 7.5Kｇ | L377*W299*H195mm | GE 塑料 | 5.2*20mm | 锂电池 |
| M0.5003 | BP-300 | 300V直流升压电源 | 300V | 3A | 110V~240V 交流 | 直流输出 | -10 ℃/+50℃ | -20℃/+60℃ | 8Kｇ | L377*W299*H195mm | GE 塑料 | 6A 5.2*20mm | 锂电池 |

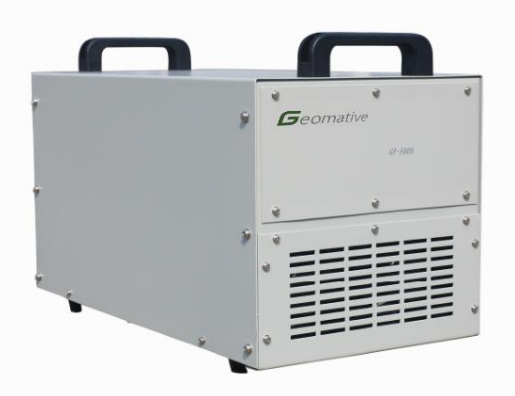

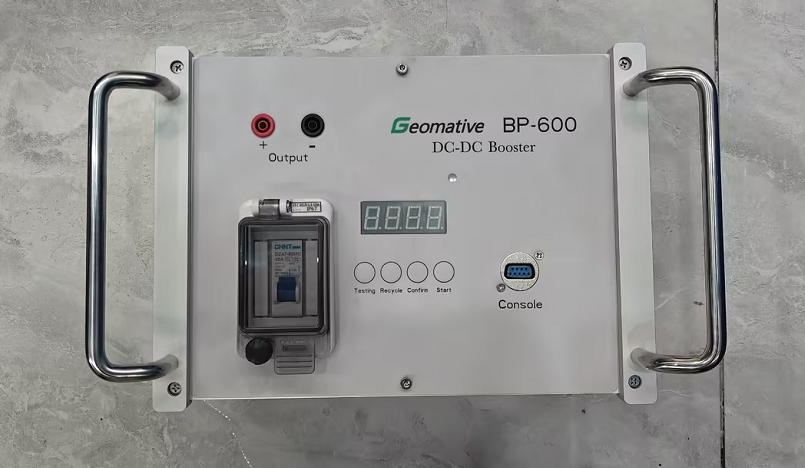

Booster（升压电源）是高密度电法勘探配套的直流升压电源单元，不含内置电池，外接 12~48V DC 或 220V AC 输入实现直流升压输出。BP-600 支持 100/200/300/400/500/600V 六档可选，效率 >90%，-40℃ 极寒适用；BP-1000 支持 0~1000V 可调输出，适合大功率激电勘探场景。
- 规格：600V 六档可选 / 1000V 可调、效率 >90%
- 防护等级：IP65
| 物料代码 | 型号 | 名称 | 电压输入范围 | 输入最大电流 | 效率 | 最大输出电流 | 输出电压档位 | 工作温度 | 工作湿度 | 储存温度 | 储存湿度 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| M0.5005 | BP-600 | 600V直流升压电源 | 12~48V DC | 35A | ＞90% | 0.5A | 100/200/300/400/500/600V 可选 | -40℃~+45℃ | ＜95% | -50℃~+70℃ | ＜95% |
| M0.5006 | BP-1000 | 1000V直流升压电源 | 220V±10% AC | - | >90% | 5 | 0~1000V 可调 | -10℃- 50 ℃ | <95% | -20℃- 60 ℃ | ≤95% |
在实验室连接1维测试环境，创建一维激电测试任务，进行仪器操作培训和教学演示。 特点1：创建一维激电测试任务，进行仪器操作培训和教学演示。 特点2：可测量电流、电压、视电阻率、极化率等参数。 主机：GD-10/20 交换装置：跳线盒 电缆：普通多芯电缆 + 不锈钢电极/不极化电极。
