2D/3D滚动功能
2D滚动，有限电缆完成更长断面测试，测点无重复，提高现场工作效率。3D滚动，小区域组合成大区域，坐标自动转换增加，剖面更加完整。

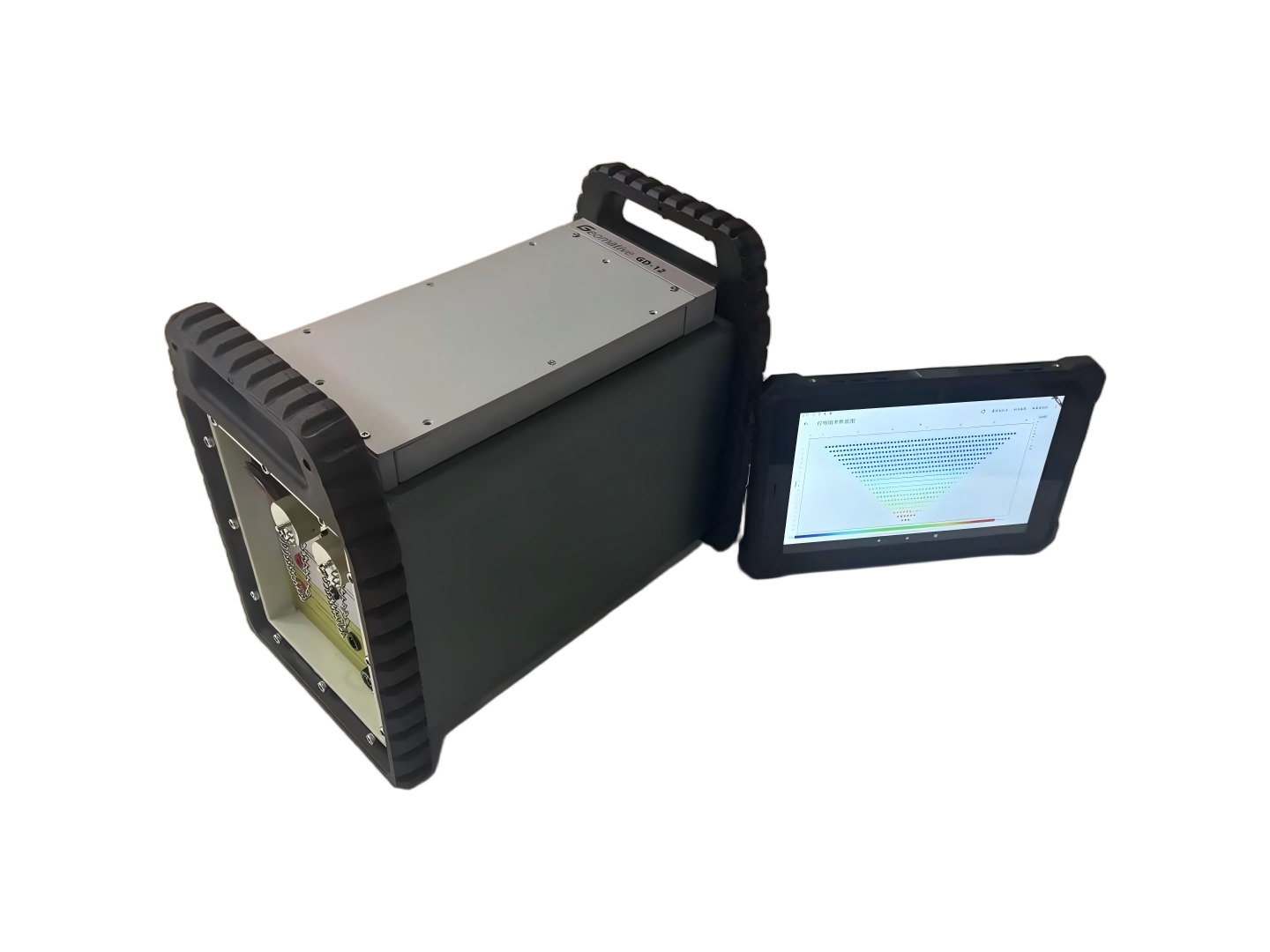

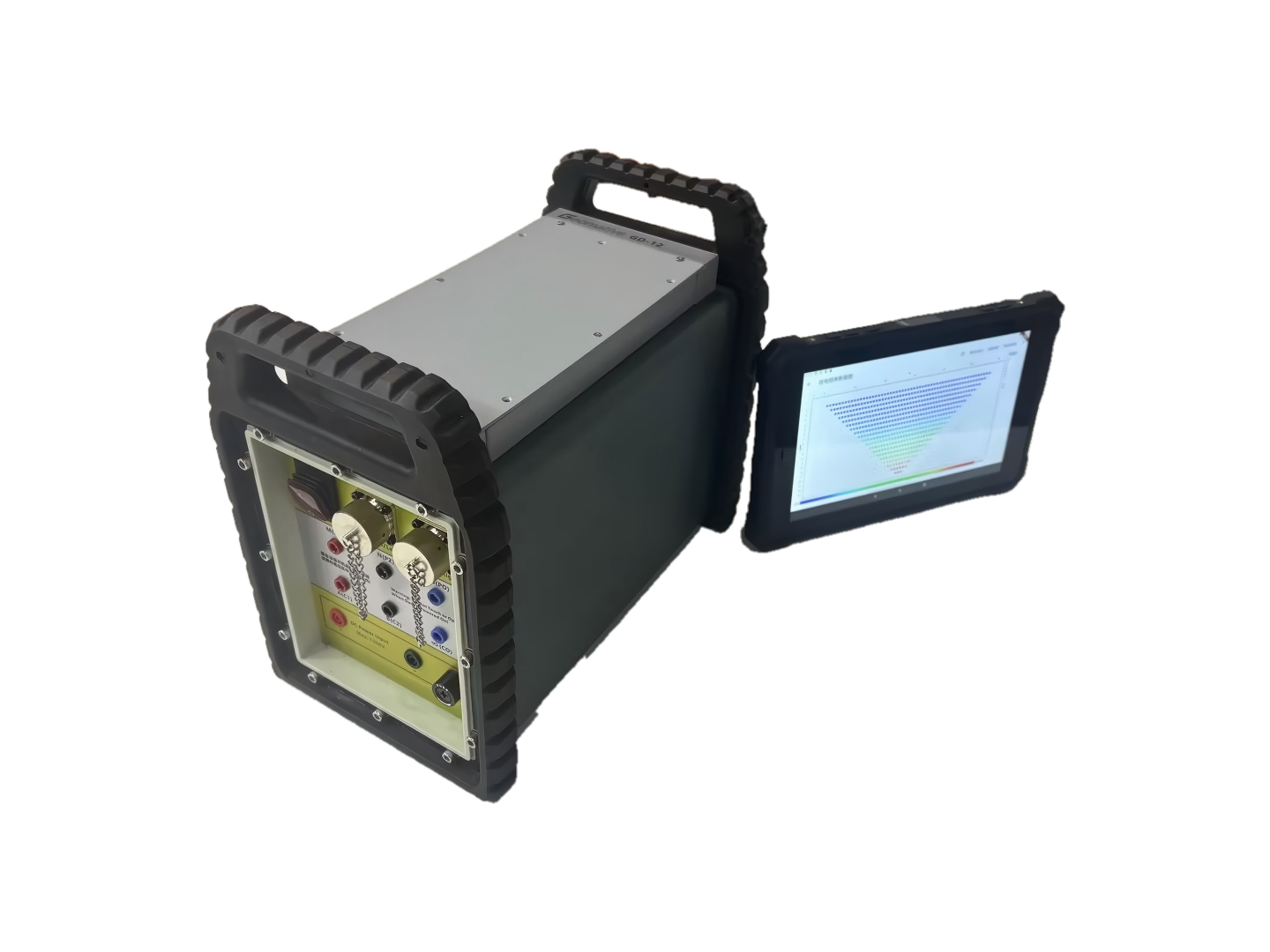

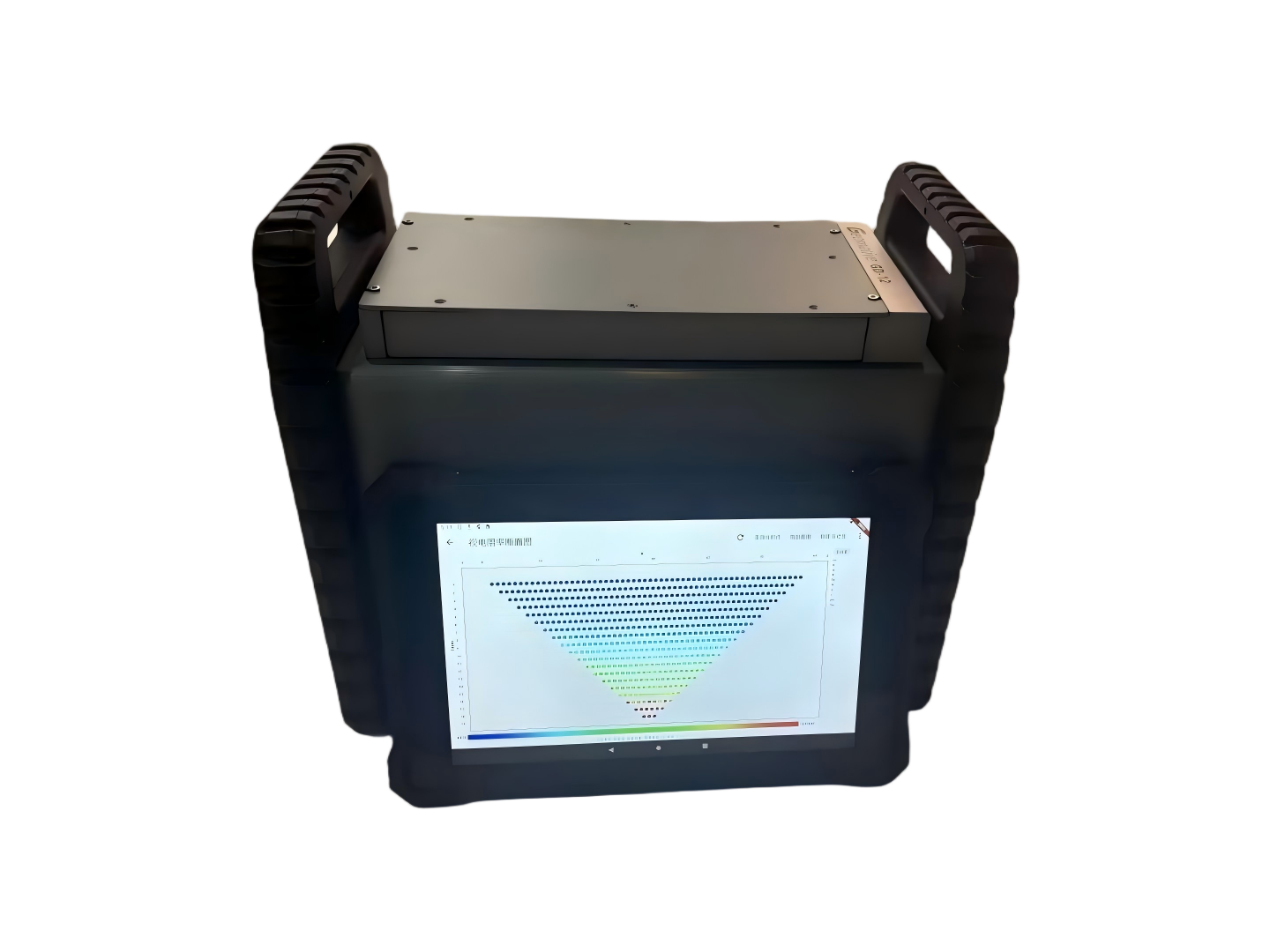

GD-12/22/32 是GD系列新的起点，设备外壳保留了最经典款式。整机对内在（硬件和软件）进行了全面升级，让GD系列全新设备在应对各种高密度场景下都能“得心应手”，搭配全新发布DIGspace数据管理平台，让野外施测及内业处理变得“从从容容”。在大深度测深场景时，支持最大1500V10A的15kW大功率。在长期安全监测场景时，支持接入大于1000个电极。在中深部激电找水找矿场景时，支持 ±2.5 V / ±80 V 双档接收范围以及100%全波形接受，让微弱信号也“无所遁形”。在大面积普查时，支持配置多个独立接收机，每台配置12个单独接收通道，让施工效率成倍提升。
（1）资源勘查：地下水资源探测、地热探测、能源资源探测、金属与非金属矿产资源探测。
（2）工程地质勘查：城市工程探测、洞穴探测、边坡灾害探测、桩基及地基探测。
（3）环境检测：地下污染物变化检测、海水入侵检测、大坝浸润检测、地下罐体泄露检测、垃圾填埋场渗漏检测。
（4）其他：地质填图、考古研究、水面和水下电阻率探测、井地探测、跨孔探测、水陆联合探测。
| GD-12 | GD-22 | GD-32 |
2D滚动，有限电缆完成更长断面测试，测点无重复，提高现场工作效率。3D滚动，小区域组合成大区域，坐标自动转换增加，剖面更加完整。
＞1000道，结合使用场景，适量增加中继电源，完成更大电极数扩展。
配置最新研发的GS接收机，每台接收机可同时采集12组数据，配置多台即可进行数量叠加，采集数据安装GPS时段进行切割同步上云，发射点切换完成即可高效完成整条剖面数据采集。
采集通道支持自定义配置，可指定单一或多个通道独立测量；若个别通道出现故障，可单独屏蔽故障通道，不影响整机正常作业，设备容错性强。
多档位电压测量范围可自由切换，小电压档位可精准捕捉微弱信号、提升信噪比，大电压档位适配高幅值信号采集，兼顾测量精度与适用场景，共有±2.5V与±80V可选。
配备 ±10V 硬件自电补偿 ，有效规避自然电位干扰，防止微弱有效信号被掩盖；搭载硬件自动增益功能，增益区间 1/8~128，自适应不同强度输入信号。
提供 1kHz，250Hz，100Hz,50Hz 多档可选采样率，高采样率可实现精细化数据采集；支持 APP 一键切换 50Hz/60Hz 工频模式，适配不同地区电网环境。
支持时序数据采集实时监控、数据在线反演自动成图；整机防护等级达 IP66，具备过流、过压、短路、高温、防雷等多重保护，适应严苛野外环境；支持 WiFi、网线双模式数据传输，搭配移动端 APP，操作便捷。
原始数据的处理能力: 波形查看、重新计算自动去除坏点 二维转一维 装置合并 在线反演
平台能力: 项目和数据管理 实时三维展示 在线反演
最大12通道并行采集，可扩展独立接收机，野外采集效率成倍提升，工期更短。
≥120dB工频抑制、≥100MΩ输入阻抗、±10V硬件自电补偿，从源头压住噪声。
100%全波形采集、±2.5V、±80V双量程，近场强信号与远场弱信号都不丢，反演更可靠。
结合DIGspace实时上传、噪声剔除、自动出反演图与报告，外业即内业。
15kW/1500V/10A ，搭配滚动测量，深部异常更清晰，长剖面一次布设连续推进。
ERT/IP/测深/水上/在线监测一套搞定，还能24/7在线预警，省设备省预算。
| 参数 | GD-12 | GD-22 | GD-32 |
|---|---|---|---|
| 最大发射电压 | 1200V | 1500V | 1500V |
| 发射电压采样分辨率 | 0.2V | 0.2V | 0.2V |
| 最大发射功率 | 7.2KW | 15KW | 15KW |
| 最大发射电流 | 6A | 10A | 10A |
| 电流测量精度 | 0.001 | 0.001 | 0.001 |
| 电流最高采样分辨率 | 10nA | 10nA | 10nA |
| 脉冲波形 | 标准方波 | 标准方波 | 标准方波 |
| 脉冲宽度 | 0.5s、1s、2s、4s、8s、16s、32s、64s | 0.25s、0.5s、1s、2s、4s、8s、16s、32s、64s、128s、256s | 0.25s、0.5s、1s、2s、4s、8s、16s、32s、64s、128s、256s |
| 接收通道数 | 1通道 | 6通道 | 12通道 |
| 最大支持电极数 | ＞1000个 | ＞1000个 | ＞1000个 |
| 电压测量档位 | ±2.5V | ±2.5V,±80V | ±2.5V,±80V,±600V（需定制） |
| 电压测量精度 | 0.2%+0.3μV（±2.5V） | 0.2%+0.3μV（±2.5V） 0.2%+9.5μV（±80V） | 0.2%+0.3μV（±2.5V） 0.2%+9.5μV（±80V） 0.2%+70μV（±600V） |
| 电压最高采样分辨率 | 2nV | 2nV | 2nV |
| 自电补偿范围 | ±10V | ±10V | ±10V |
| 动态范围 | 140dB | 140dB | 140dB |
| 滤波特性 | 10Hz衰减-0.6dB；50/60Hz衰减-110dB；256Hz衰减-120dB；512Hz衰减-160dB | 10Hz衰减-0.6dB；50/60Hz衰减-110dB；256Hz衰减-120dB；512Hz衰减-160dB | 10Hz衰减-0.6dB；50/60Hz衰减-110dB；256Hz衰减-120dB；512Hz衰减-160dB |
| 增益范围 | 1/8~128，自动增益 | 1/8~128，自动增益 | 1/8~128，自动增益 |
| 线性度 | 0.00001 | 0.00001 | 0.00001 |
| 工频抑制 | 50Hz/60Hz软件可选，≥120dB | 50Hz/60Hz软件可选，≥120dB | 50Hz/60Hz软件可选，≥120dB |
| 采样率 | 50Hz,100Hz,250Hz可选 | 50Hz,100Hz,250Hz,1kHz可选 | 50Hz,100Hz,250Hz,1kHz,33kHz可选 |
| 输入阻抗 | ≥100MΩ | ≥100MΩ | ≥100MΩ |
| A/D转换位数 | 24bit | 24bit | 24bit |
| IP测量波形 | 支持50%Duty Cycle IP测量 | 支持100%Duty Cycle、50%Duty Cycle IP测量 | 支持100%Duty Cycle、50%Duty Cycle IP测量 |
| IP窗口 | 衰减曲线采样可达20个时窗窗口 | 衰减曲线采样可达20个时窗窗口 | 衰减曲线采样可达20个时窗窗口 |
| 迭代次数 | 1-255 | 1-255 | 1-255 |
| 全波形采集 | 否 | 是 | 是 |
