数据连接线
用于传输数据。
- 规格： 防水航空插头
- 芯数：屏蔽镀锡铜丝
防水等级：IP67
订货信息
| 物料代码 | 型号 | 名称 | 插头 |
|---|---|---|---|
| M6.0014 | T-11 | 地面瞬变探头连接线 | 防水航空插头 |
GT-10 Mineral 采用大尺寸发射回线与强电流脉冲，向地下发射一次磁场并观测二次场衰减响应，实现对深部低阻矿体、断裂构造及地热储层的高灵敏度探测。有效探深可达数百米，适用于金属矿勘查、深部地质填图及地热资源调查等中深部勘探场景。
中深部资源勘查（30–600 m，矿产、地下水、油气）；高阻覆盖区（碳酸盐岩、火成岩、冻土）地热与油气调查；环境与灾害监测（充水岩溶、地质构造识别）；海洋、湖泊等水下地质工程调查；多金属矿定位、规模与储量评价；地下水勘查、充水区与电性分层；工程地质调查（隧道、地铁、地下管线、煤田采空区）。

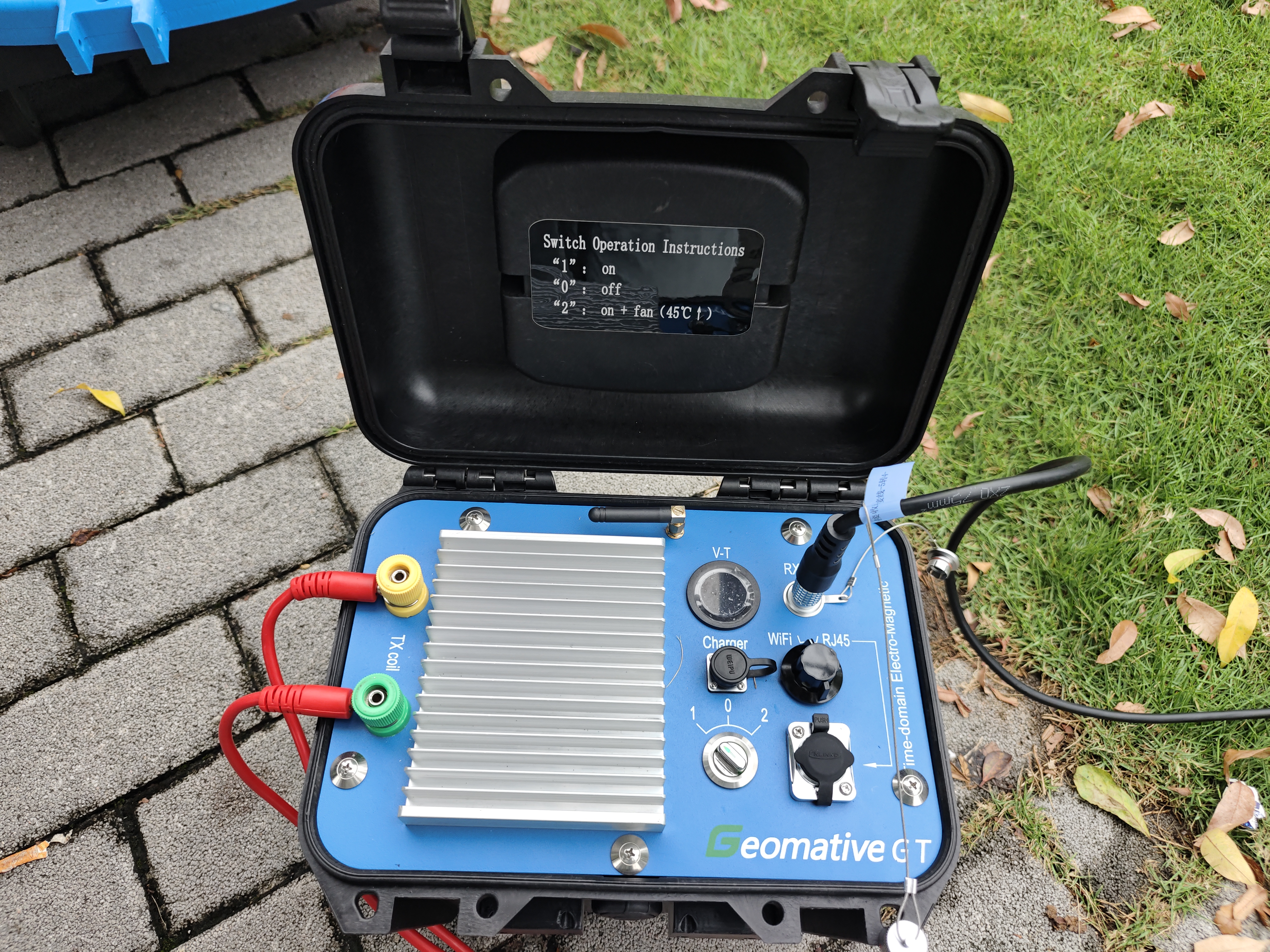

接收机 + 发射机 + 电源三合一，10 kg、403×330×178 mm，内置电池工作 8 小时以上。
输出电流 150A ，最大功率 3.6 kW，双极性方波（占空比 1:1），脉宽 10/20/40 ms。
替代传统重叠回线装置，体积更小、故障率更低，山地与平地都能给出准确结果。
采集、处理、正反演与成果自动输出一体化，支持远程数据管理与实时上传，有线 + 无线双通道。
| 名称 | 接收模块 | 名称 | 发射模块 |
|---|---|---|---|
| A/D转换器 | 32-bit | 发射电压（V） | 36-57 |
| 动态范围 | 160dB | 发射电流（A） | ≥150 |
| 采样率 | 1μs、4μs、16μs | 电流脉冲宽度（ms） | 10、20、40 |
| 采集通道数 | 2 | 发射波形 | 占空比为1:1的双极性方波 |
| 本底噪声 | 1μV | 最大发射功率（KW） | 8.5 |
| 电压测量范围 | -200V-200V | 同步方式 | 电缆同步 |
| 电压测量分辨率 | ≤300nV | 关断时间 | 随供电电流大小以及发送线圈不同而各异，0.5-300μs |
| 测量准确度 | 0.001 | 计算机系统 | (全Windows操作界面) |
| 输入增益范围 | 1/80-8000 | 数据传输 | USB2.0 |
| 最小采样间隔 | 4μs | 存储能力 | ≥30000个测量点 |
| 噪音压制 | >100dB | 尺寸 | 403mm×330mm×178mm（长×宽×高） |
| 通频带 | 0-500kHz | 重量 | 8kg |
| 叠加次数 | 1~200 | 工作温度 | -10℃-50℃ |
| 参数类别 | GT-10 |
|---|---|
| 设备定位 | 智能勘察型瞬变电磁仪（中深部探测） |

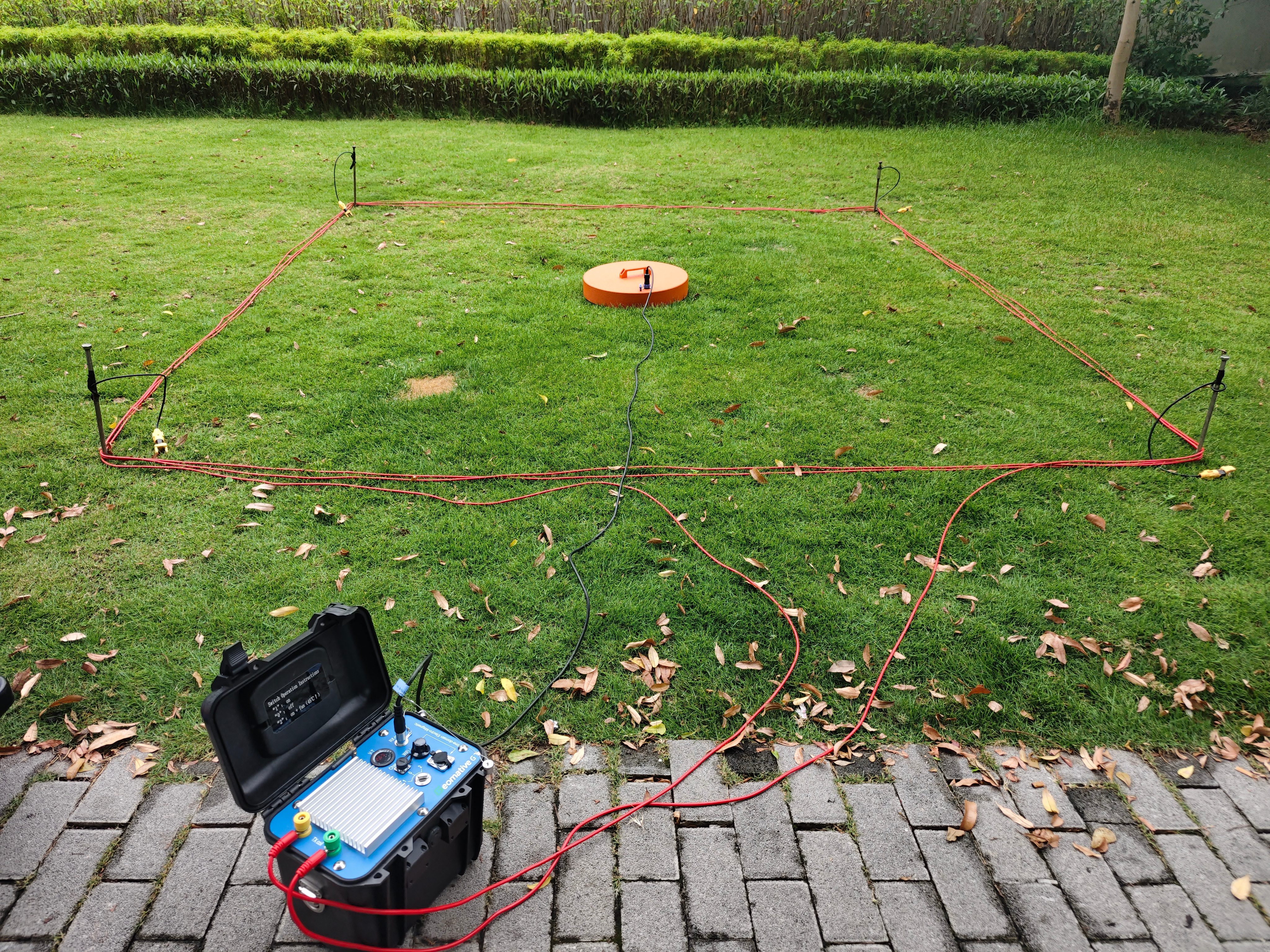

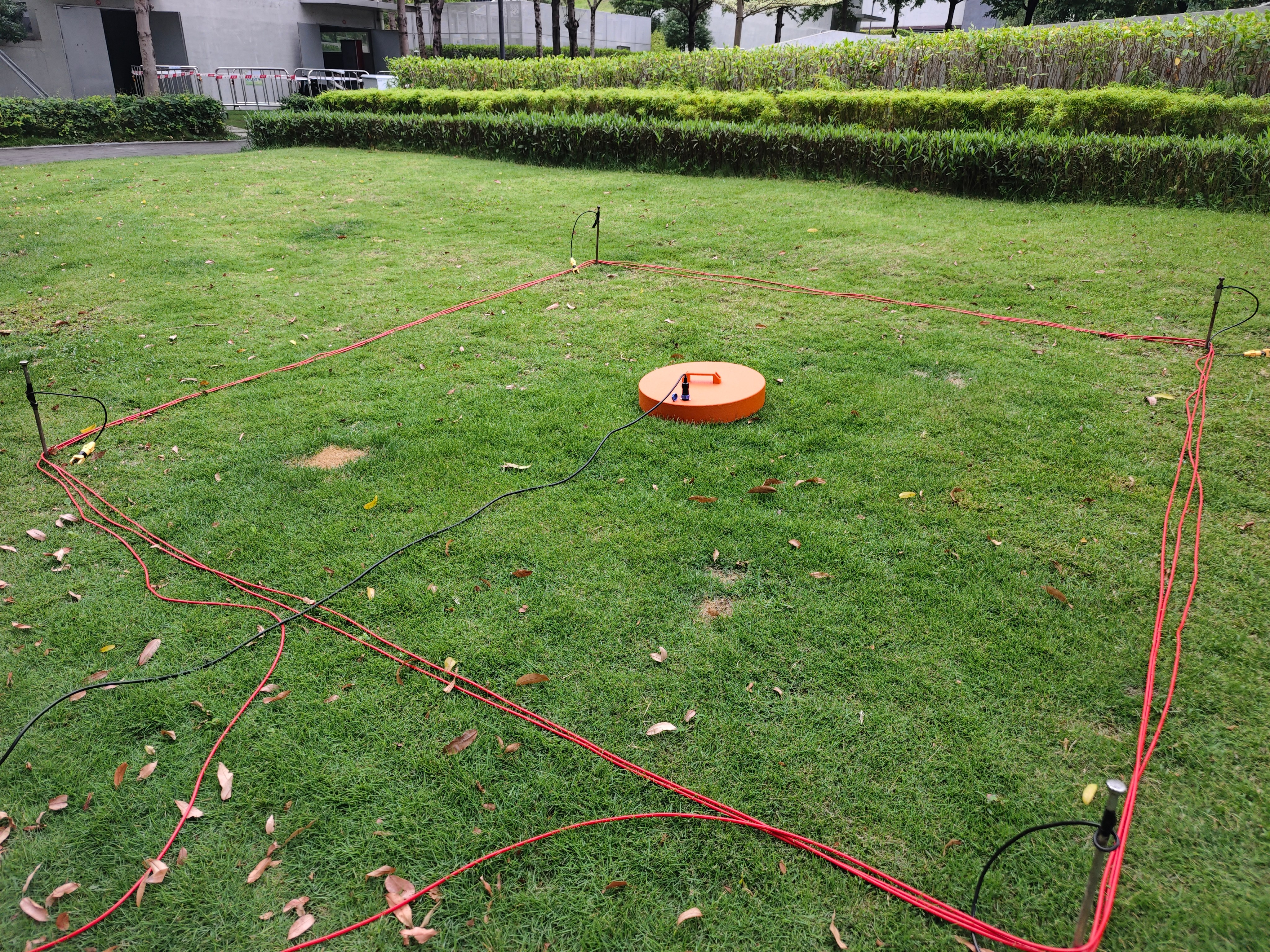

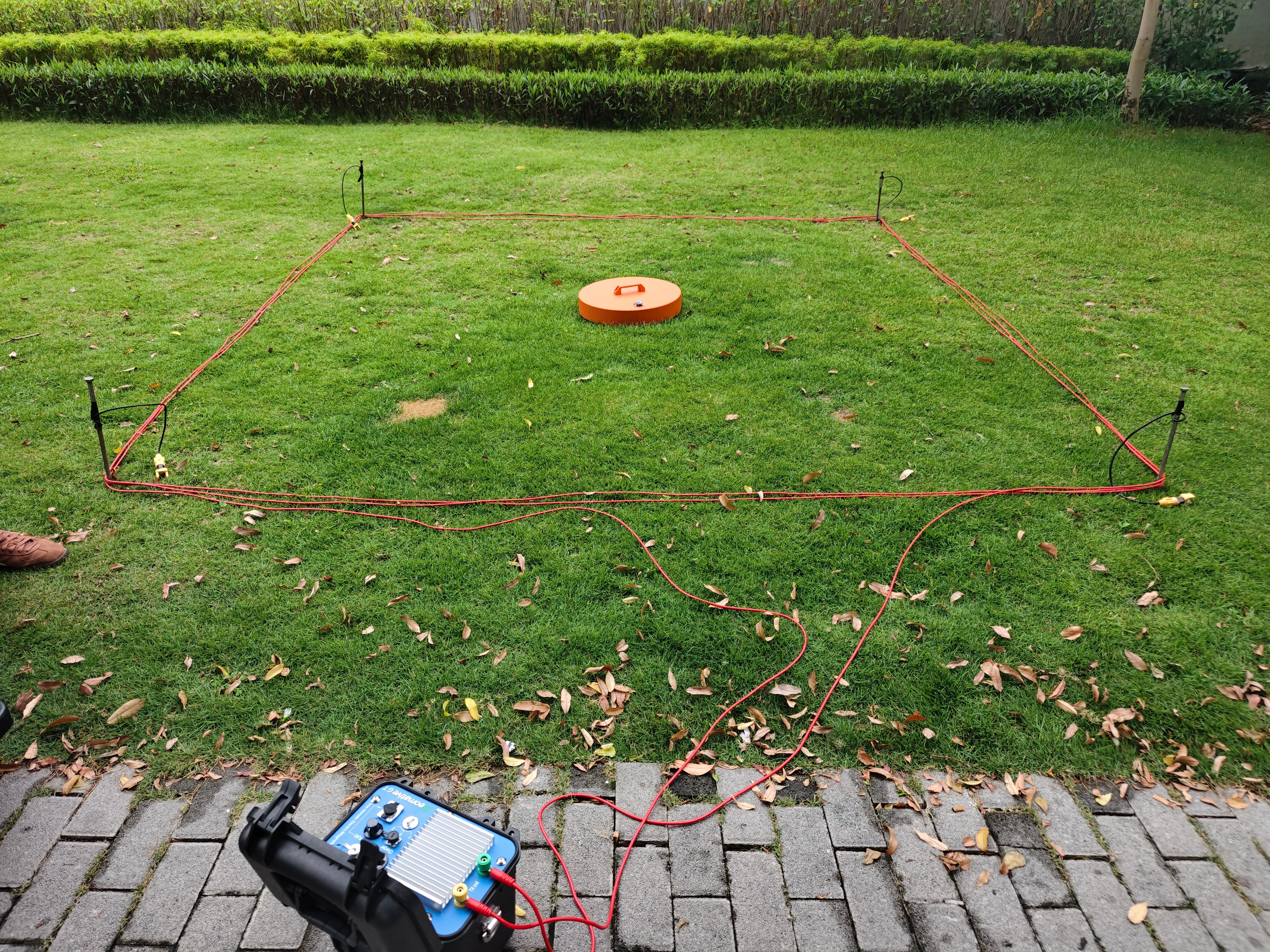

| 标配发射线圈规格 | 3m×3m方形回线；通用适配范围：1m×1m~10m×10m方形线圈 |

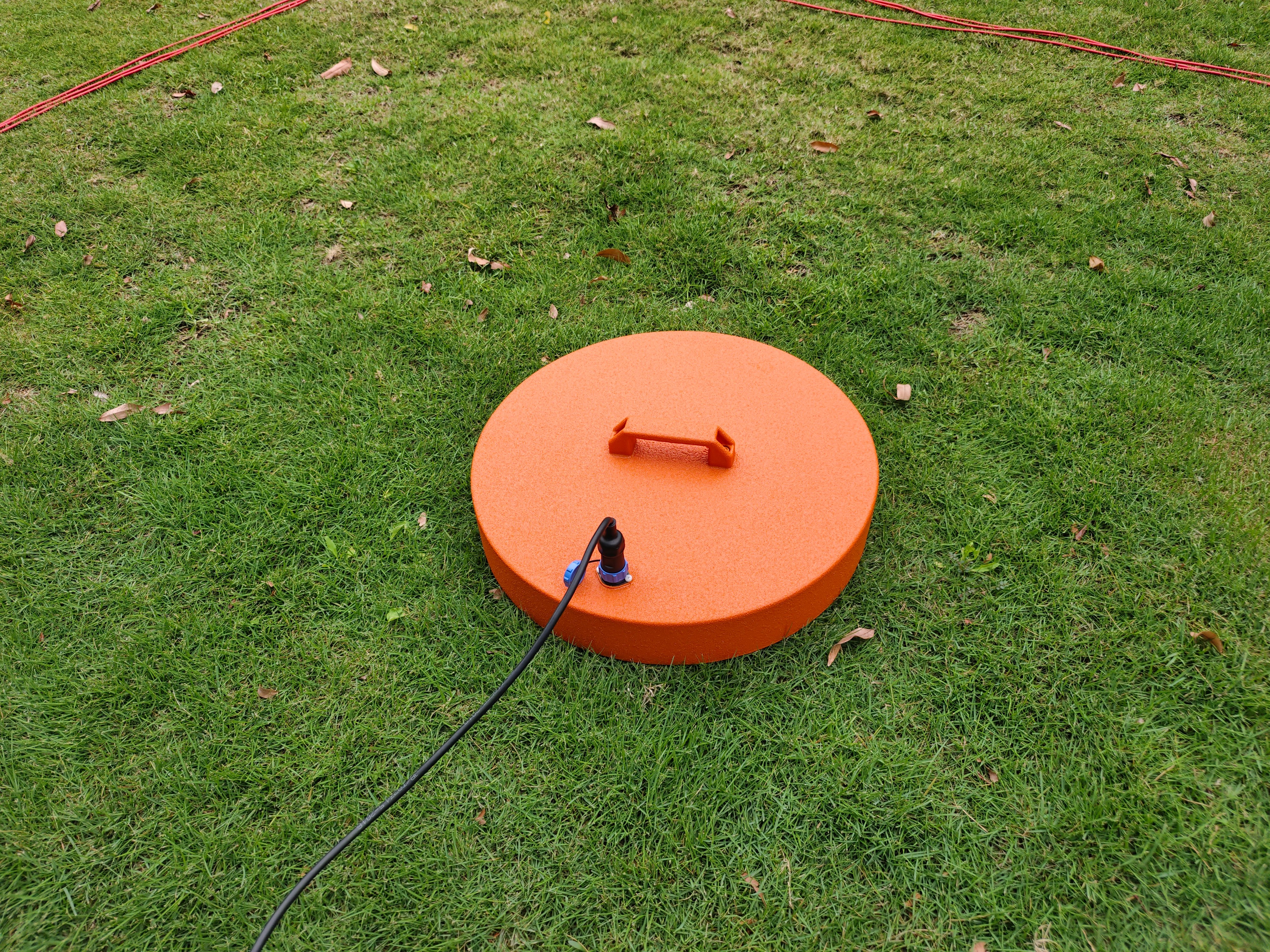

| 标配接收探头/线圈 | 0.45m小型中心接收探头（中心回线装置） |

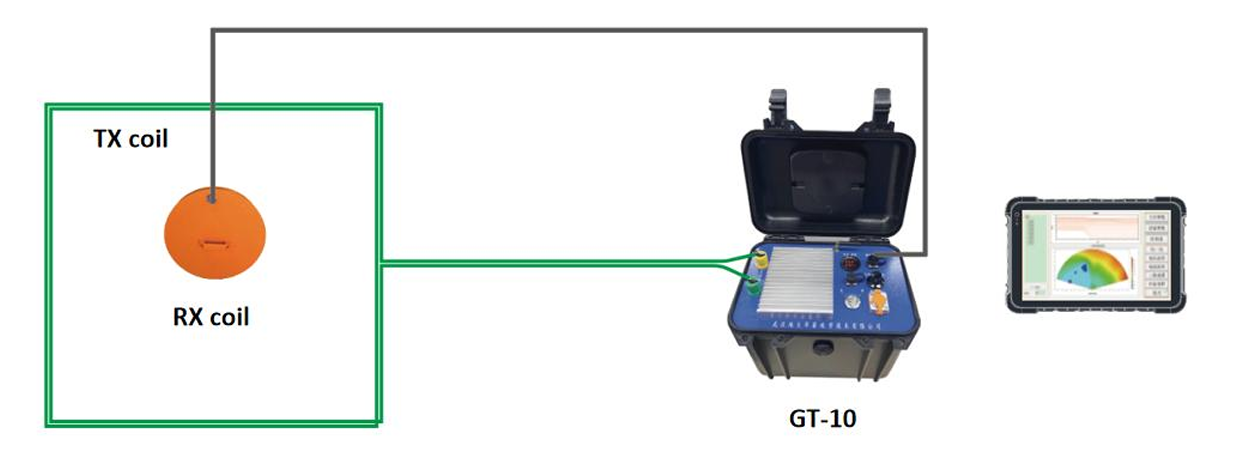

| 主流工作装置 | 中心回线 |
| 适配发射电流 | 大电流适配，支持中深部勘探 |
| 线圈适用场景 | 地面采空区、矿产、水文、中深部工程勘查（30~600m） |
| 结构特点 | 分体式线圈（发射线圈+独立接收探头），布设灵活 |

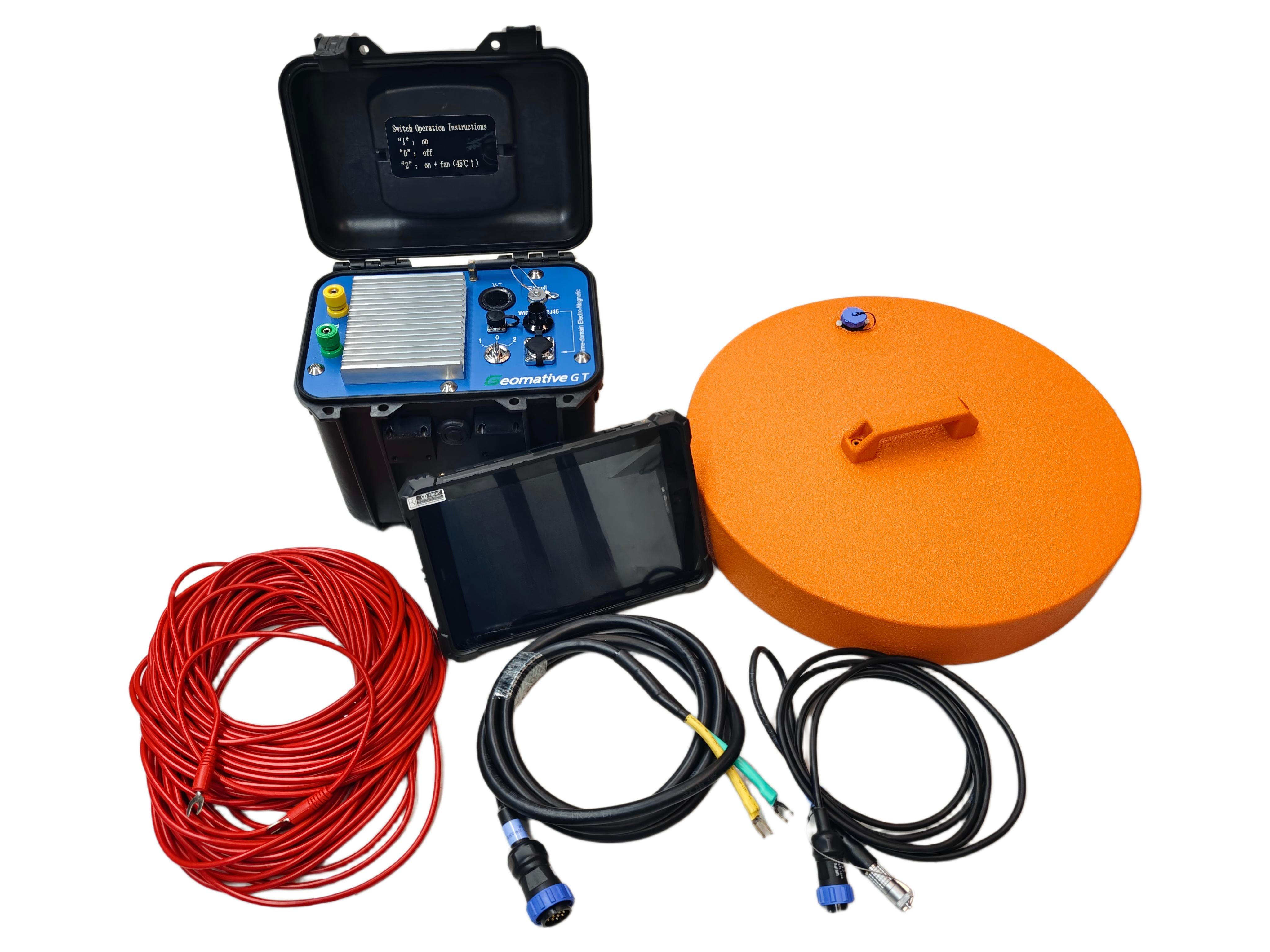

收发一体式主机 × 1
工业平板电脑 × 1
地面瞬变探头 × 1
地面瞬变探头连接线 × 1
发射线圈 × 1
| 物料名称 | 规格型号 | 物料代码 |
|---|---|---|
| GT-10 时域电磁系统标准套件 | GT-10 Kit | M0.0009 |
| 瞬变电磁仪 | GT-10 | M0.2001 |
| 工业平板电脑（含网线） | 亿道 | M6.0001 |

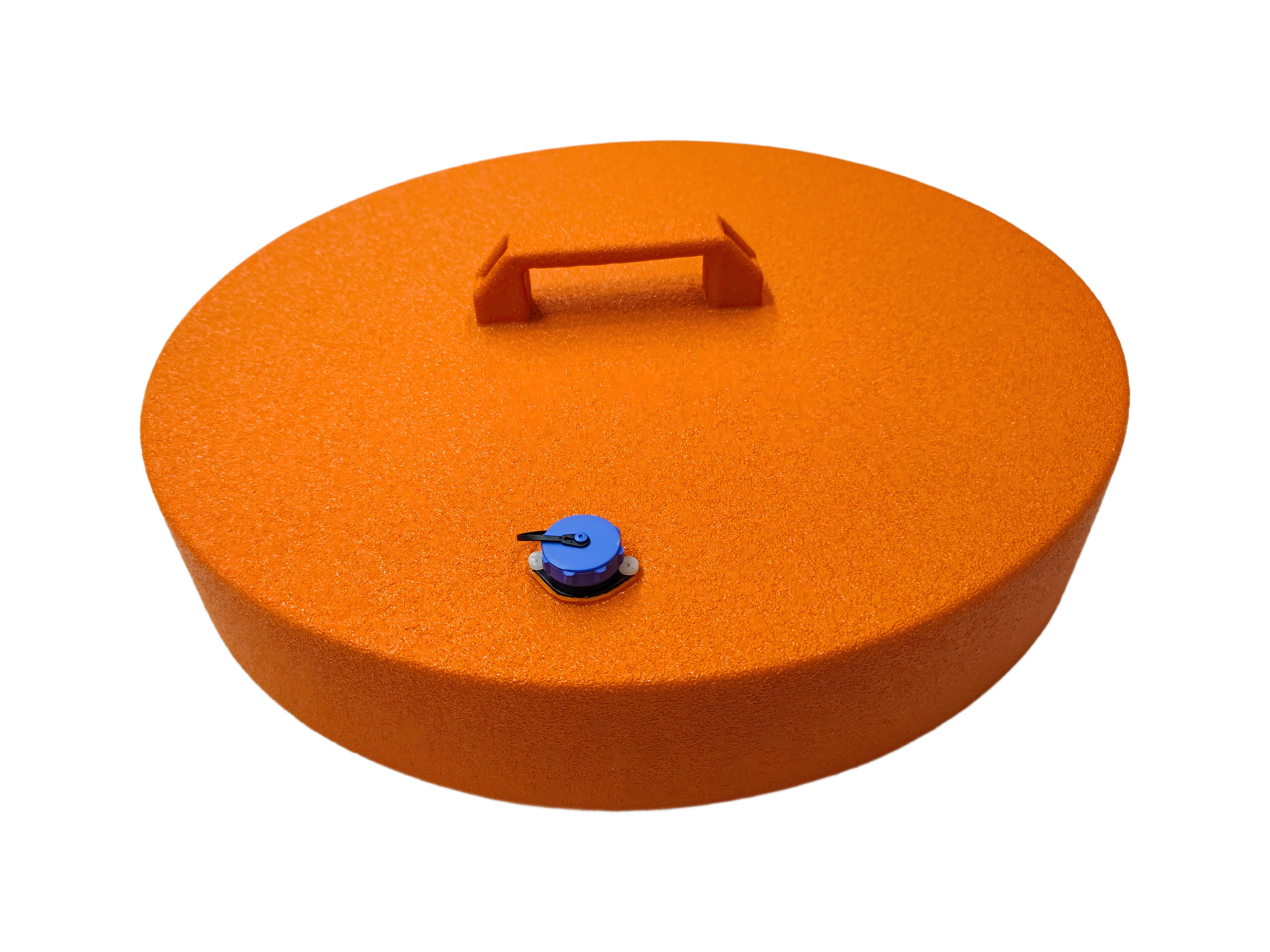

| 地面接收探头 | T-10 | M4.2001 |

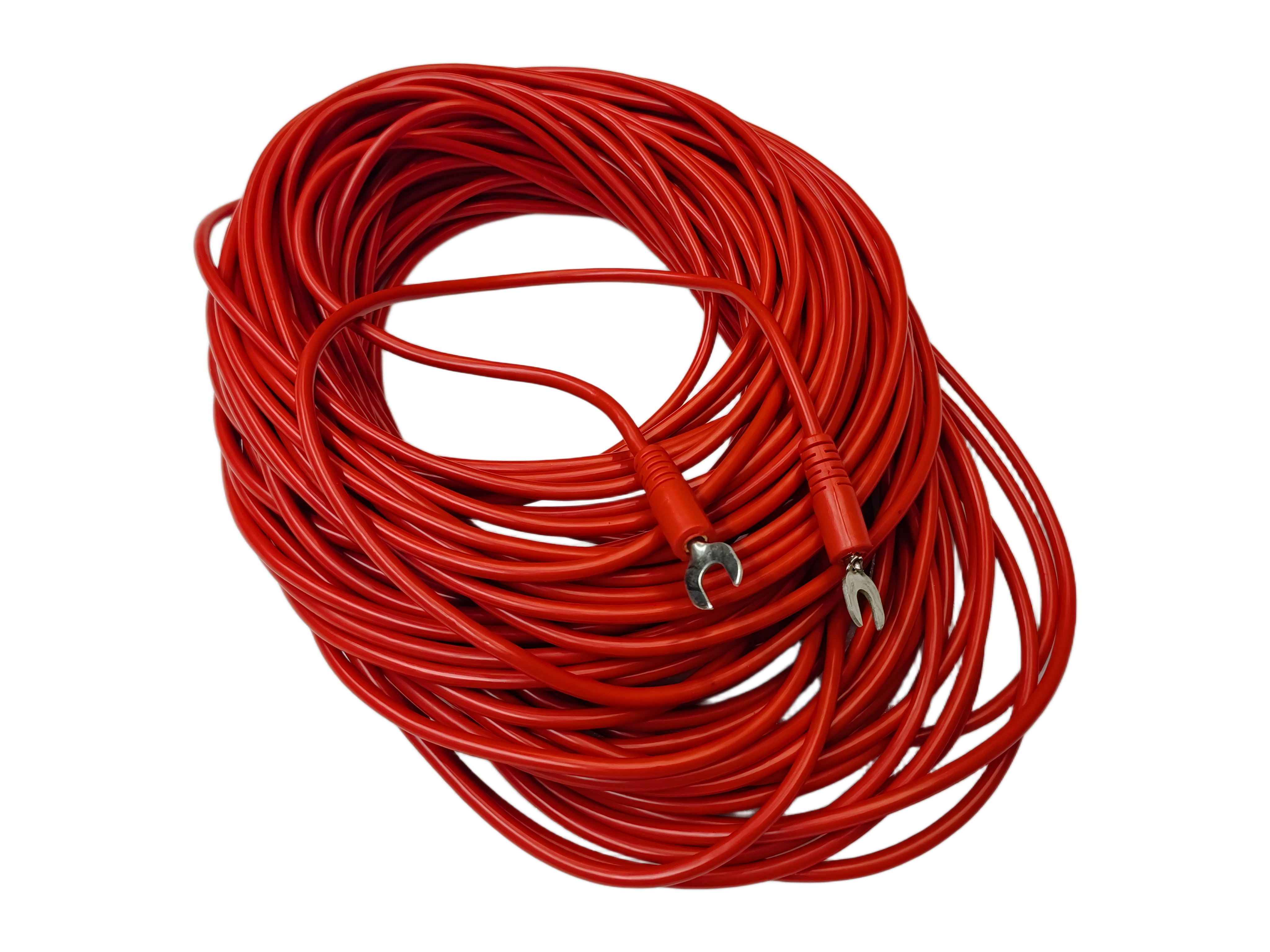

| 发射线圈 | 6mm²*40m | M4.2002 |
| 地面瞬变探头连接线 | T-11 | M6.0014 |
| 处理软件（含加密狗U盘） | TEM处理软件 | M5.1010 |
| 瞬变电磁背包背带 | 双肩 | M6.0006 |
| TEM充电器 | CDQ-5 | M4.1005 |
| TEM平板电脑充电器 | CDQ-6 | M4.1006 |
