用于传输数据。
- 规格：防水航空插头
- 芯数：屏蔽镀锡铜丝
- 防护等级：IP67
订货信息
| 物料代码 | 型号 | 名称 | 插头 |
|---|---|---|---|
| M6.0014 | T-11 | 地面瞬变探头连接线 | 防水航空插头 |
| M6.0016 | T-31 | 反磁通线圈连接线 | 防水航空插头 |

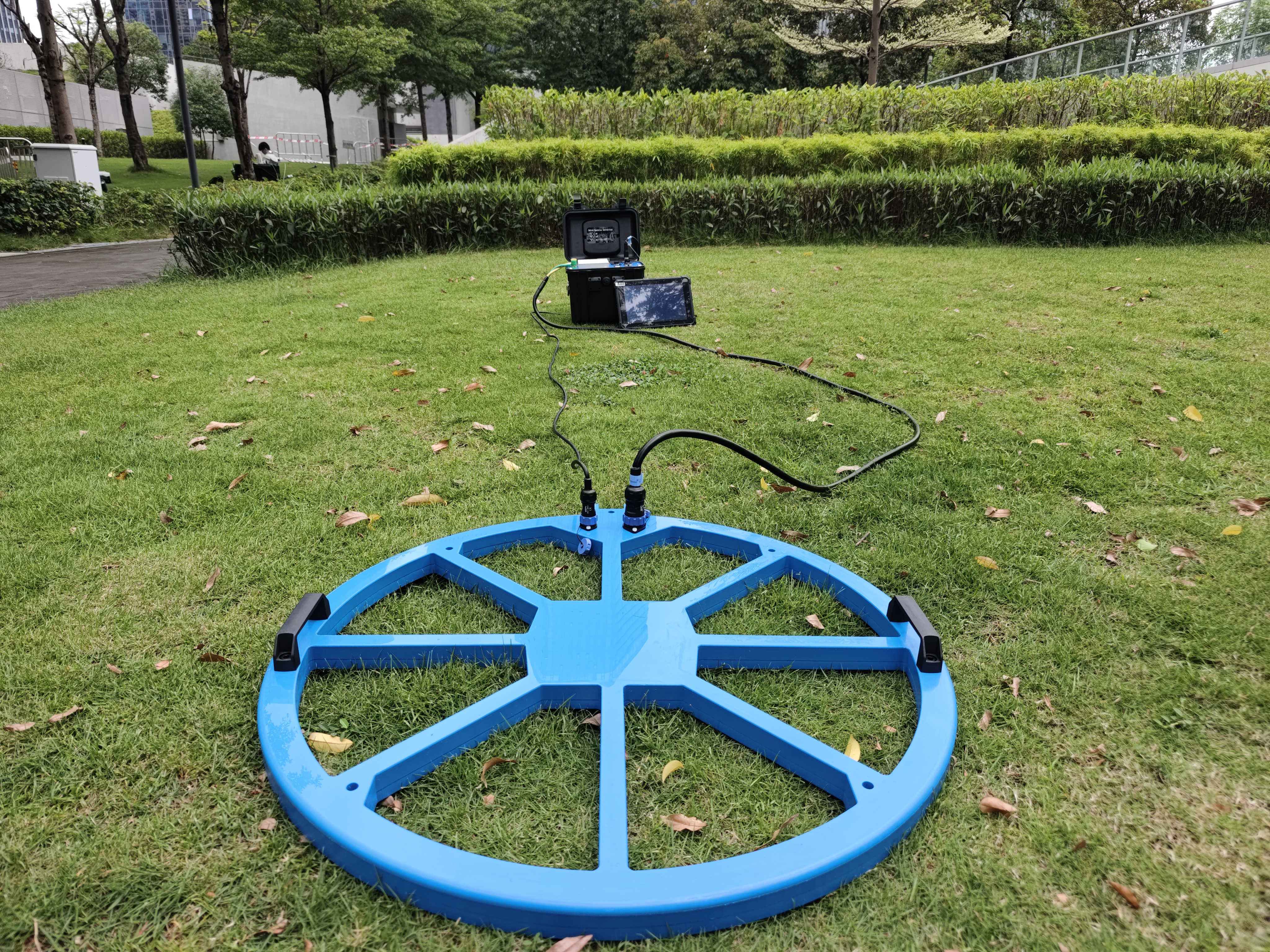

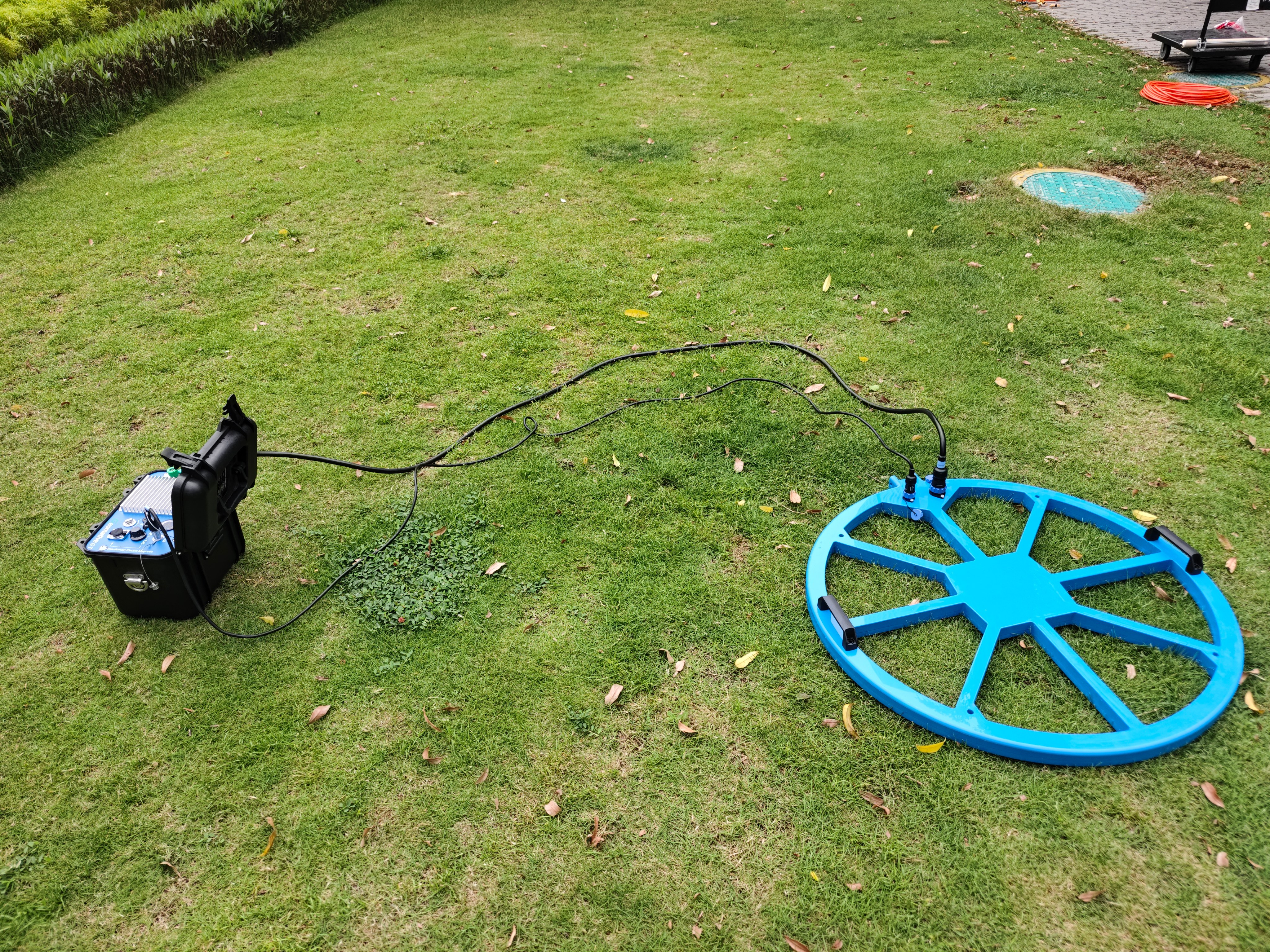

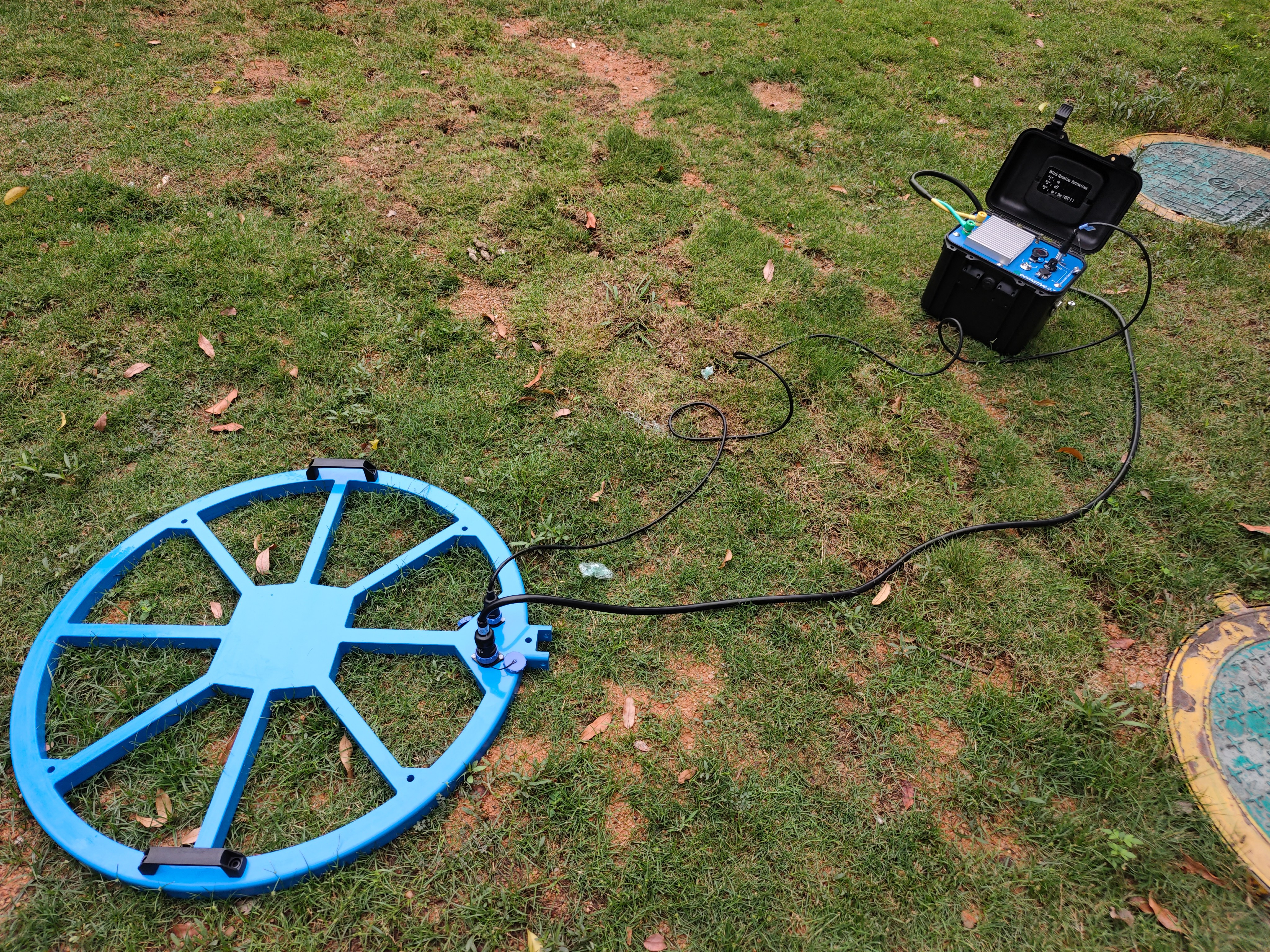

GT-30 Geotech 面向高分辨率浅层勘探需求，通过小尺寸回线与快速关断技术，实现从地表到数十米深度的全深度连续探测，盲区极小。
工程检测：公路、机场跑道、城市道路、铁路与公路隧道底部的溶洞、裂隙、岩溶、软弱层；水库、拦河坝、尾矿坝的渗漏、空洞、蚁穴等安全隐患。
工程勘察：浅部岩溶规模、形态与含水性评价；浅部断裂带规模、产状与含水性；浅部采空区分布范围、埋深与产状等三维特征；多年冻土厚度与埋深。
金属矿勘查：快速评价金属矿矿权前景，探查矿体范围与产状。
其他：考古研究中古墓分布范围与埋深探测、墓内金属器物探查。

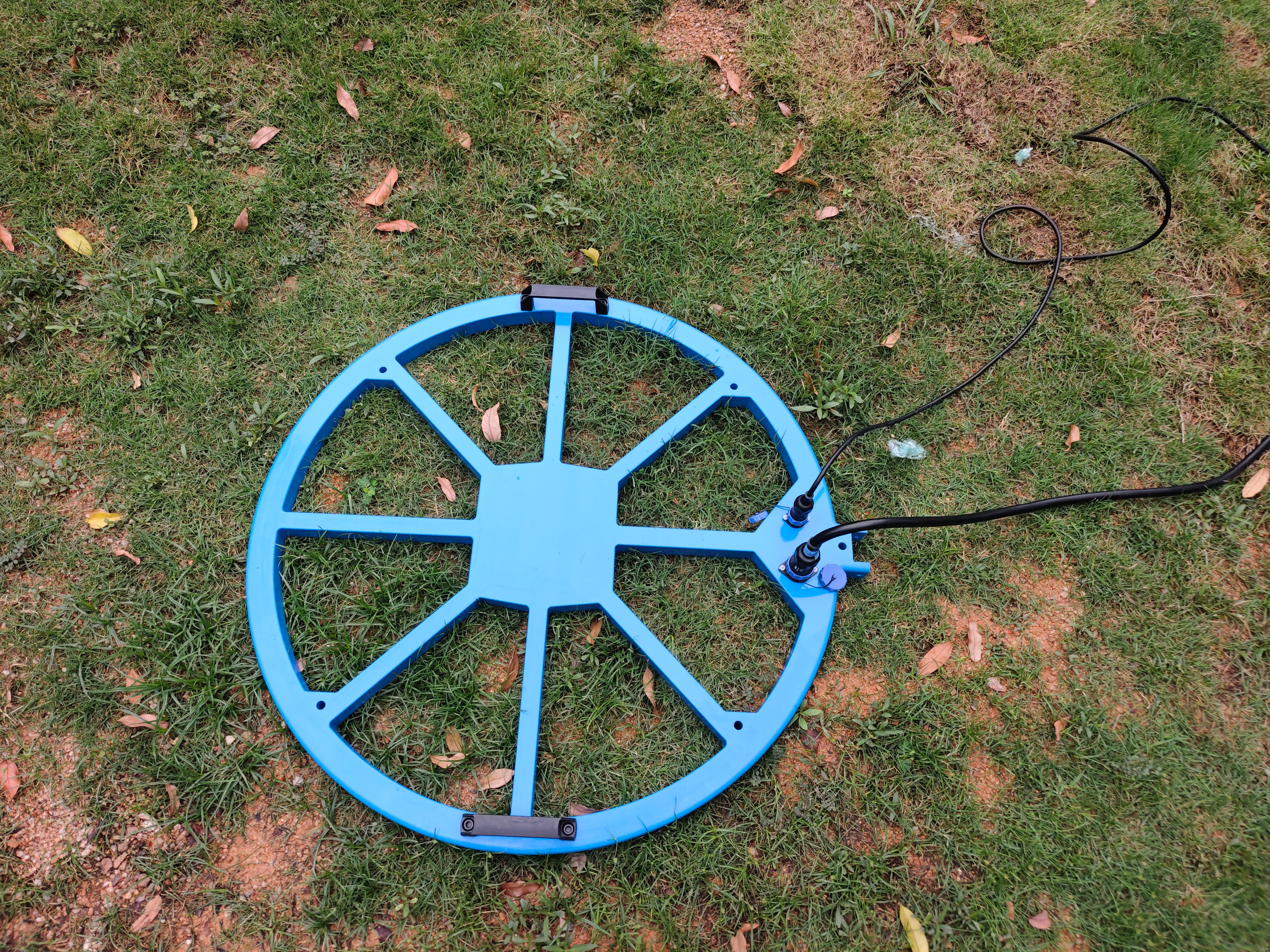

共面等值反磁通收发一体线圈，正反向一次场在接收线圈内部相消，形成零通量区。

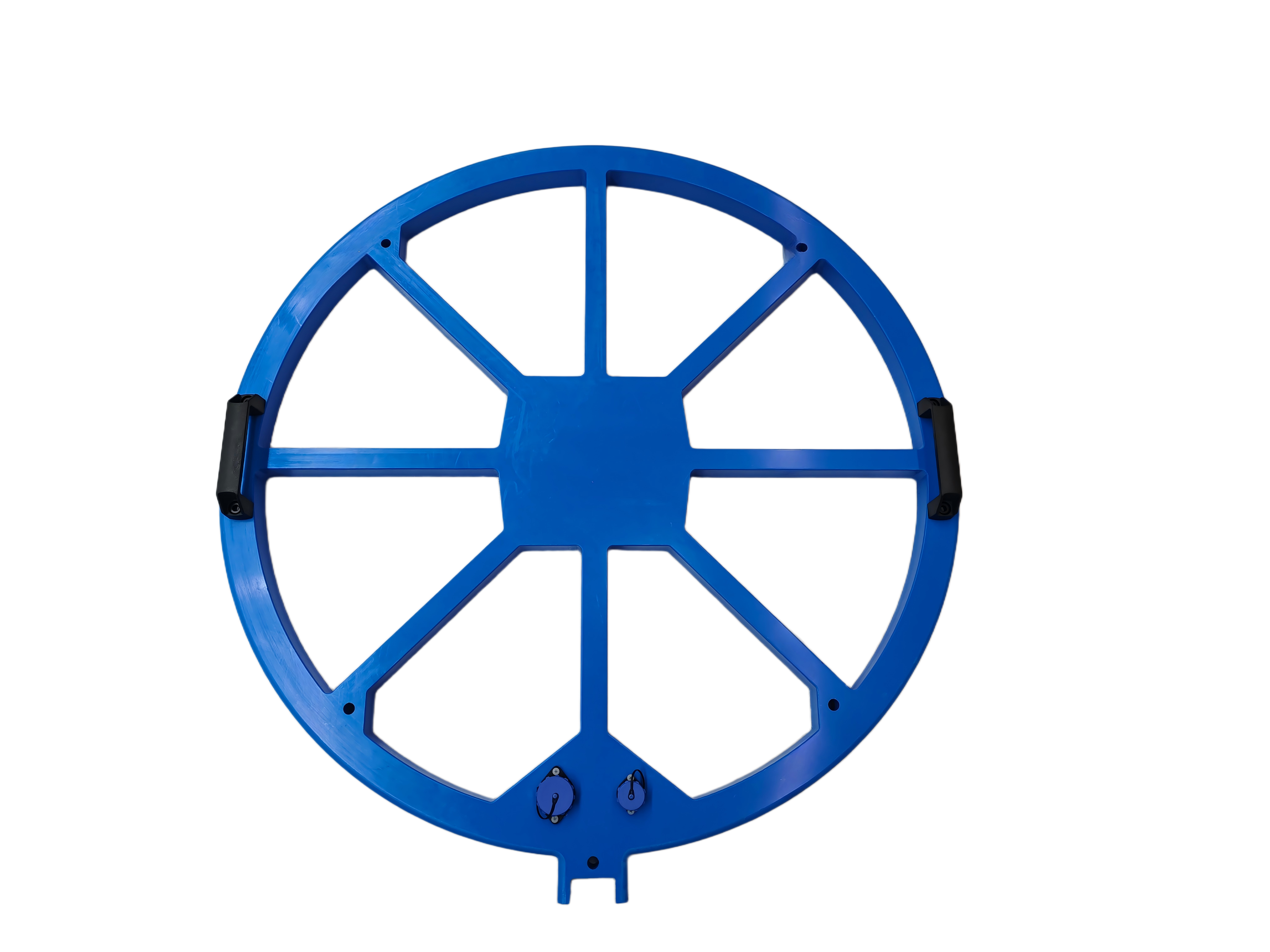

高强度非金属材料整体加工成型，一次场自行抵消，换装置尺寸即可适配不同深度。
可配不同线圈，覆盖煤矿防爆环境、隧道超前预报与地面探测
井下与隧道全空间解释软件系统，一键滤波、一键成图；数据实时上传、保存、解释、成图。
| 名称 | 接收模块 | 名称 | 发射模块 |
|---|---|---|---|
| A/D转换器 | 32-bit | 发射电压（V） | 36-57 |
| 动态范围 | 160dB | 发射电流（A） | ≥150 |
| 采样率 | 1μs、4μs、16μs | 电流脉冲宽度（ms） | 10、20、40 |
| 采集通道数 | 2 | 发射波形 | 占空比为1:1的双极性方波 |
| 本底噪声 | 1μV | 最大发射功率（KW） | 8.5 |
| 电压测量范围 | -200V-200V | 同步方式 | 电缆同步 |
| 电压测量分辨率 | ≤300nV | 关断时间 | 随供电电流大小以及发送线圈不同而各异，0.5-300μs |
| 测量准确度 | 0.001 | 计算机系统 | (全Windows操作界面) |
| 输入增益范围 | 1/80-8000 | 数据传输 | USB2.0 |
| 最小采样间隔 | 4μs | 存储能力 | ≥30000个测量点 |
| 噪音压制 | >100dB | 尺寸 | 403mm×330mm×178mm（长×宽×高） |
| 通频带 | 0-500kHz | 重量 | 8kg |
| 叠加次数 | 1~200 | 工作温度 | -10℃-50℃ |
| 参数类别 | GT-30 |
|---|---|
| 设备定位 | 浅层共面等值反磁通瞬变电磁仪（超浅层无盲区） |
| 标配发射线圈规格 | 发射/接收一体式反磁通线圈（共面等值反磁通结构），无独立分体发射线圈 |
| 标配接收探头/线圈 | 一体式集成接收线圈（内置反磁通补偿结构），与发射线圈共面布局 |
| 主流工作装置 | 共面等值反磁通装置 |
| 适配发射电流 | 适配≥150A大电流工况，兼顾浅层高精度与深部探测 |
| 线圈适用场景 | 浅地表勘察、路基/地基岩溶、工程渗漏、城市物探（最小探测深度1m，最大200m） |
| 结构特点 | 一体化集成线圈，体积小、重量轻，抵消一次场盲区 |

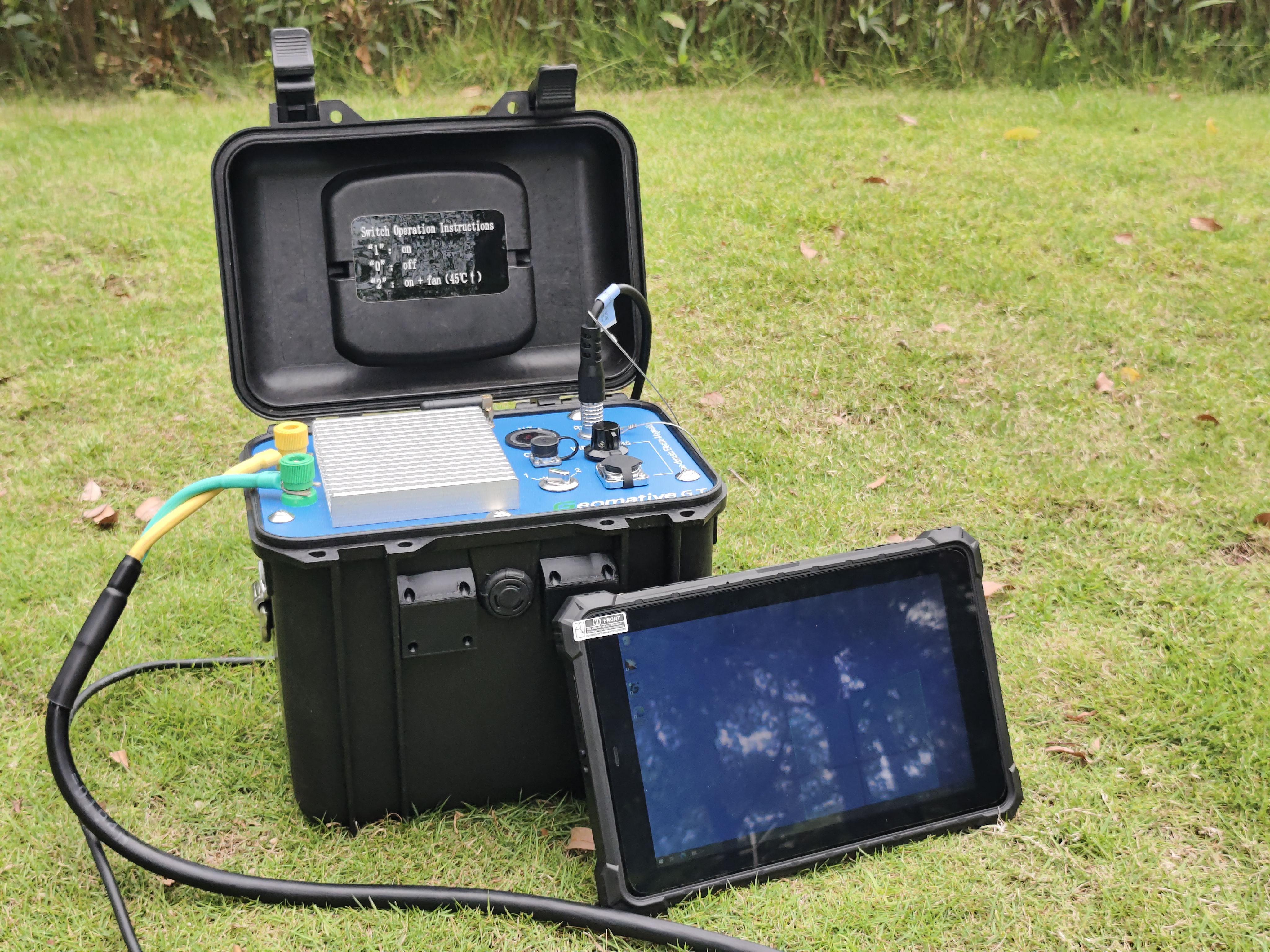

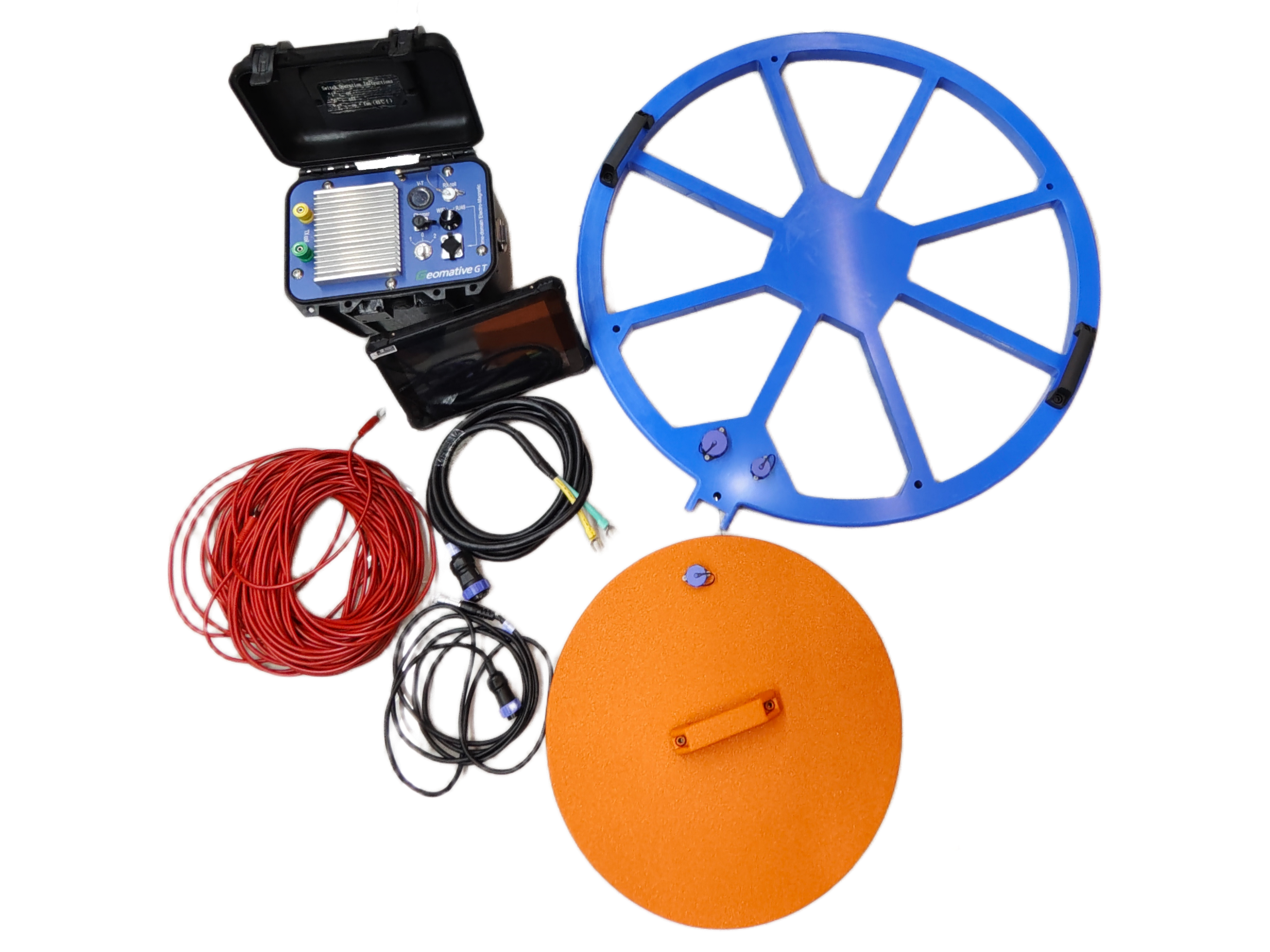

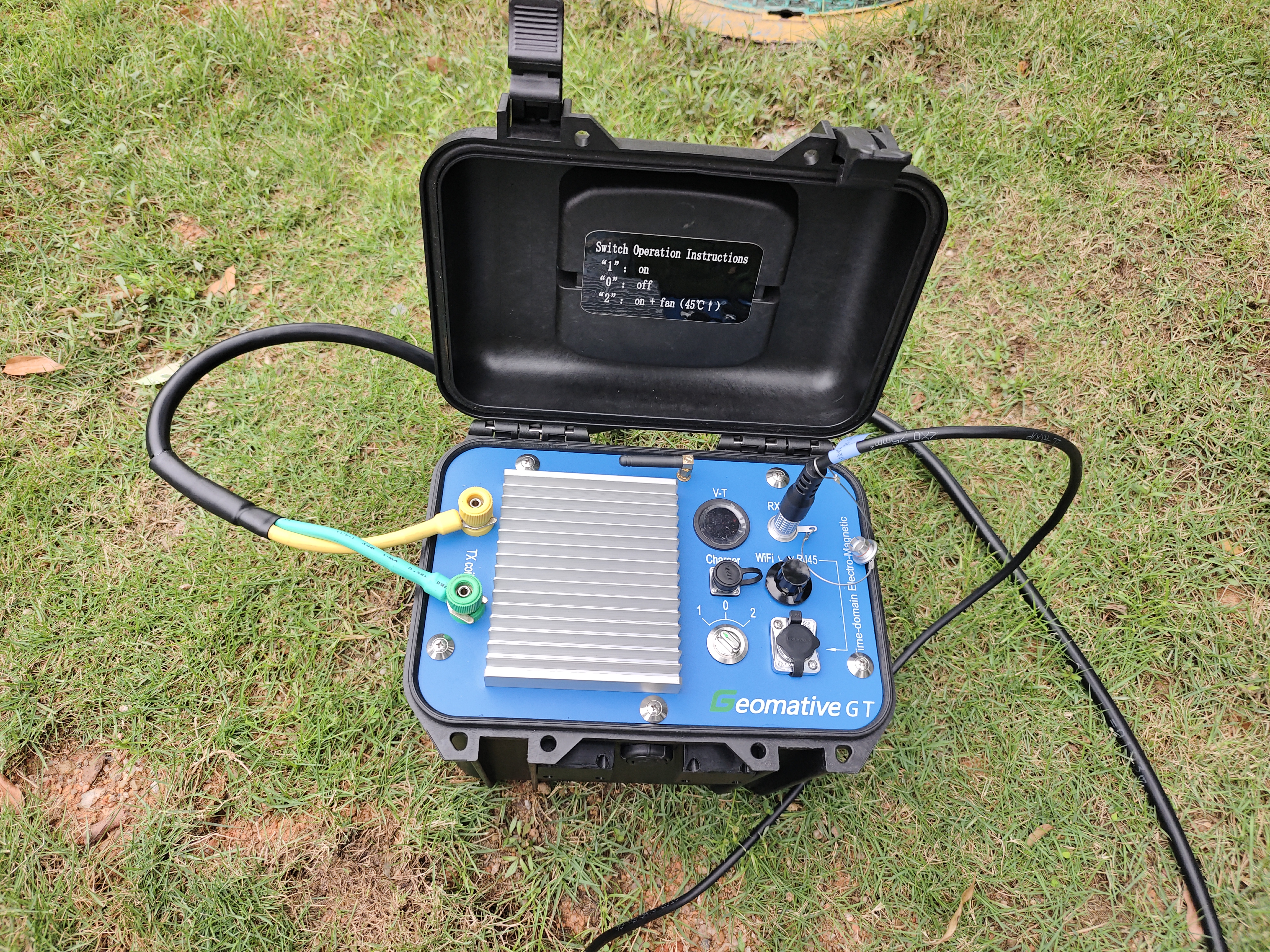

收发一体式主机 × 1
工业平板电脑 × 1
地面瞬变探头 × 1
地面瞬变探头连接线 × 1
发射线圈 × 1
反磁通线圈线圈 × 1
反磁通线圈线圈连接线 × 1
| 物料名称 | 规格型号 | 物料代码 |
|---|---|---|
| GT-30 时域电磁系统标准套件 | GT-30 Kit | M0.0011 |
| 瞬变电磁仪 | GT-30 | M0.2003 |
| 工业平板电脑（含网线） | 亿道 | M6.0001 |
| 反磁通线圈 | T-30 | M4.2004 |
| 反磁通线圈连接线 | T-31 | M6.0016 |
| 处理软件（含加密狗 U 盘） | TEM 处理软件 | M5.1010 |
| 瞬变电磁背包背带 | 双肩 | M6.0006 |
| 地面瞬变探头连接线 | T-11 | M6.0014 |
| TEM充电器 | CDQ-5 | M4.1005 |
| TEM平板电脑充电器 | CDQ-6 | M4.1006 |
| 地面接收探头 | T-10 | M4.2001 |
| 发射线圈 | 6 mm² × 40 m | M4.2002 |
